KR20200115795A - 유기 발광 소자 및 전자 장치 - Google Patents

유기 발광 소자 및 전자 장치 Download PDF

Info

Publication number
KR20200115795A
KR20200115795A KR1020190034492A KR20190034492A KR20200115795A KR 20200115795 A KR20200115795 A KR 20200115795A KR 1020190034492 A KR1020190034492 A KR 1020190034492A KR 20190034492 A KR20190034492 A KR 20190034492A KR 20200115795 A KR20200115795 A KR 20200115795A
Authority
KR
South Korea
Prior art keywords
group
substituted
unsubstituted
compound
independently
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Pending
Application number
KR1020190034492A
Other languages
English (en)
Inventor
김세훈
유재진
Original Assignee
삼성디스플레이 주식회사
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 삼성디스플레이 주식회사 filed Critical 삼성디스플레이 주식회사
Priority to KR1020190034492A priority Critical patent/KR20200115795A/ko
Priority to US16/824,780 priority patent/US20200313096A1/en
Priority to CN202010199238.7A priority patent/CN111755628A/zh
Priority to EP20165051.2A priority patent/EP3739644A3/en
Priority to JP2020055176A priority patent/JP7786868B2/ja
Publication of KR20200115795A publication Critical patent/KR20200115795A/ko
Priority to JP2025101556A priority patent/JP2025128358A/ja
Pending legal-status Critical Current

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D209/00—Heterocyclic compounds containing five-membered rings, condensed with other rings, with one nitrogen atom as the only ring hetero atom
    • C07D209/56—Ring systems containing three or more rings
    • C07D209/80—[b, c]- or [b, d]-condensed
    • C07D209/82—Carbazoles; Hydrogenated carbazoles
    • H01L51/0085—
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H10K85/6572—Polycyclic condensed heteroaromatic hydrocarbons comprising only nitrogen in the heteroaromatic polycondensed ring system, e.g. phenanthroline or carbazole
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D221/00—Heterocyclic compounds containing six-membered rings having one nitrogen atom as the only ring hetero atom, not provided for by groups C07D211/00 - C07D219/00
    • C07D221/02—Heterocyclic compounds containing six-membered rings having one nitrogen atom as the only ring hetero atom, not provided for by groups C07D211/00 - C07D219/00 condensed with carbocyclic rings or ring systems
    • C07D221/20—Spiro-condensed ring systems
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D265/00—Heterocyclic compounds containing six-membered rings having one nitrogen atom and one oxygen atom as the only ring hetero atoms
    • C07D265/28—1,4-Oxazines; Hydrogenated 1,4-oxazines
    • C07D265/34—1,4-Oxazines; Hydrogenated 1,4-oxazines condensed with carbocyclic rings
    • C07D265/38—[b, e]-condensed with two six-membered rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D401/00—Heterocyclic compounds containing two or more hetero rings, having nitrogen atoms as the only ring hetero atoms, at least one ring being a six-membered ring with only one nitrogen atom
    • C07D401/02—Heterocyclic compounds containing two or more hetero rings, having nitrogen atoms as the only ring hetero atoms, at least one ring being a six-membered ring with only one nitrogen atom containing two hetero rings
    • C07D401/10—Heterocyclic compounds containing two or more hetero rings, having nitrogen atoms as the only ring hetero atoms, at least one ring being a six-membered ring with only one nitrogen atom containing two hetero rings linked by a carbon chain containing aromatic rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D403/00—Heterocyclic compounds containing two or more hetero rings, having nitrogen atoms as the only ring hetero atoms, not provided for by group C07D401/00
    • C07D403/14—Heterocyclic compounds containing two or more hetero rings, having nitrogen atoms as the only ring hetero atoms, not provided for by group C07D401/00 containing three or more hetero rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D405/00—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom
    • C07D405/02—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom containing two hetero rings
    • C07D405/04—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom containing two hetero rings directly linked by a ring-member-to-ring-member bond
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D413/00—Heterocyclic compounds containing two or more hetero rings, at least one ring having nitrogen and oxygen atoms as the only ring hetero atoms
    • C07D413/14—Heterocyclic compounds containing two or more hetero rings, at least one ring having nitrogen and oxygen atoms as the only ring hetero atoms containing three or more hetero rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D487/00—Heterocyclic compounds containing nitrogen atoms as the only ring hetero atoms in the condensed system, not provided for by groups C07D451/00 - C07D477/00
    • C07D487/02—Heterocyclic compounds containing nitrogen atoms as the only ring hetero atoms in the condensed system, not provided for by groups C07D451/00 - C07D477/00 in which the condensed system contains two hetero rings
    • C07D487/04—Ortho-condensed systems
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F15/00—Compounds containing elements of Groups 8, 9, 10 or 18 of the Periodic Table
    • C07F15/0006—Compounds containing elements of Groups 8, 9, 10 or 18 of the Periodic Table compounds of the platinum group
    • C07F15/002—Osmium compounds
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F15/00—Compounds containing elements of Groups 8, 9, 10 or 18 of the Periodic Table
    • C07F15/0006—Compounds containing elements of Groups 8, 9, 10 or 18 of the Periodic Table compounds of the platinum group
    • C07F15/0033—Iridium compounds
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F15/00—Compounds containing elements of Groups 8, 9, 10 or 18 of the Periodic Table
    • C07F15/0006—Compounds containing elements of Groups 8, 9, 10 or 18 of the Periodic Table compounds of the platinum group
    • C07F15/0086—Platinum compounds
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F15/00—Compounds containing elements of Groups 8, 9, 10 or 18 of the Periodic Table
    • C07F15/0006—Compounds containing elements of Groups 8, 9, 10 or 18 of the Periodic Table compounds of the platinum group
    • C07F15/0086—Platinum compounds
    • C07F15/0093—Platinum compounds without a metal-carbon linkage
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F5/00—Compounds containing elements of Groups 3 or 13 of the Periodic Table
    • C07F5/02—Boron compounds
    • C07F5/027—Organoboranes and organoborohydrides
    • H01L51/0071—
    • H01L51/5016—
    • H01L51/5024—
    • H01L51/5048—
    • H01L51/52—
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/11—OLEDs or polymer light-emitting diodes [PLED] characterised by the electroluminescent [EL] layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/11—OLEDs or polymer light-emitting diodes [PLED] characterised by the electroluminescent [EL] layers
    • H10K50/12—OLEDs or polymer light-emitting diodes [PLED] characterised by the electroluminescent [EL] layers comprising dopants
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/14—Carrier transporting layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/14—Carrier transporting layers
    • H10K50/15—Hole transporting layers
    • H10K50/155—Hole transporting layers comprising dopants
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/14—Carrier transporting layers
    • H10K50/16—Electron transporting layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/17—Carrier injection layers
    • H10K50/171—Electron injection layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/80—Constructional details
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K59/00—Integrated devices, or assemblies of multiple devices, comprising at least one organic light-emitting element covered by group H10K50/00
    • H10K59/10—OLED displays
    • H10K59/12—Active-matrix OLED [AMOLED] displays
    • H10K59/131—Interconnections, e.g. wiring lines or terminals
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/30—Coordination compounds
    • H10K85/341—Transition metal complexes, e.g. Ru(II)polypyridine complexes
    • H10K85/342—Transition metal complexes, e.g. Ru(II)polypyridine complexes comprising iridium
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/30—Coordination compounds
    • H10K85/341—Transition metal complexes, e.g. Ru(II)polypyridine complexes
    • H10K85/346—Transition metal complexes, e.g. Ru(II)polypyridine complexes comprising platinum
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/654—Aromatic compounds comprising a hetero atom comprising only nitrogen as heteroatom
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/658—Organoboranes
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K11/00—Luminescent materials, e.g. electroluminescent or chemiluminescent
    • C09K11/06—Luminescent materials, e.g. electroluminescent or chemiluminescent containing organic luminescent materials
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1003—Carbocyclic compounds
    • C09K2211/1007—Non-condensed systems
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1029—Heterocyclic compounds characterised by ligands containing one nitrogen atom as the heteroatom
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1029—Heterocyclic compounds characterised by ligands containing one nitrogen atom as the heteroatom
    • C09K2211/1037—Heterocyclic compounds characterised by ligands containing one nitrogen atom as the heteroatom with sulfur
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1044—Heterocyclic compounds characterised by ligands containing two nitrogen atoms as heteroatoms
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1044—Heterocyclic compounds characterised by ligands containing two nitrogen atoms as heteroatoms
    • C09K2211/1055—Heterocyclic compounds characterised by ligands containing two nitrogen atoms as heteroatoms with other heteroatoms
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1092—Heterocyclic compounds characterised by ligands containing sulfur as the only heteroatom
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/18—Metal complexes
    • C09K2211/185—Metal complexes of the platinum group, i.e. Os, Ir, Pt, Ru, Rh or Pd
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K2101/00—Properties of the organic materials covered by group H10K85/00
    • H10K2101/10—Triplet emission
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K2101/00—Properties of the organic materials covered by group H10K85/00
    • H10K2101/20—Delayed fluorescence emission
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K2101/00—Properties of the organic materials covered by group H10K85/00
    • H10K2101/30—Highest occupied molecular orbital [HOMO], lowest unoccupied molecular orbital [LUMO] or Fermi energy values
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K2101/00—Properties of the organic materials covered by group H10K85/00
    • H10K2101/40—Interrelation of parameters between multiple constituent active layers or sublayers, e.g. HOMO values in adjacent layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K59/00—Integrated devices, or assemblies of multiple devices, comprising at least one organic light-emitting element covered by group H10K50/00
    • H10K59/10—OLED displays
    • H10K59/12—Active-matrix OLED [AMOLED] displays

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Physics & Mathematics (AREA)
  • Optics & Photonics (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Spectroscopy & Molecular Physics (AREA)
  • Crystallography & Structural Chemistry (AREA)
  • Inorganic Chemistry (AREA)
  • Microelectronics & Electronic Packaging (AREA)
  • Electroluminescent Light Sources (AREA)

Abstract

유기 발광 소자 및 이를 포함한 전자 장치가 개시된다.

Description

유기 발광 소자 및 전자 장치{ORGANIC LIGHT EMITTING DEVICE AND ELECTRONIC APPARATUS}
유기 발광 소자 및 이를 포함한 전자 장치에 관한 것이다.
유기 발광 소자(organic light emitting device)는 자발광형 소자로서, 종래의 소자에 비하여, 시야각이 넓고 콘트라스트가 우수할 뿐만 아니라, 응답시간이 빠르며, 휘도, 구동전압 및 응답속도 특성이 우수하고 다색화가 가능하다.
상기 유기 발광 소자는 기판 상부에 제1전극이 배치되어 있고, 상기 제1전극 상부에 정공 수송 영역(hole transport region), 발광층, 전자 수송 영역(electron transport region) 및 제2전극이 순차적으로 형성되어 있는 구조를 가질 수 있다. 상기 제1전극으로부터 주입된 정공은 정공 수송 영역을 경유하여 발광층으로 이동하고, 제2전극으로부터 주입된 전자는 전자 수송 영역을 경유하여 발광층으로 이동한다. 상기 정공 및 전자와 같은 캐리어들은 발광층 영역에서 재결합하여 엑시톤(exciton)을 생성한다. 이 엑시톤이 여기 상태에서 기저상태로 변하면서 광이 생성된다.
구동전압이 낮고, 외부 양자 효율이 우수한 유기 발광 소자 이를 포함한 전자 장치를 제공하는 것이다.
일 측면에 따르면, 제1전극;
상기 제1전극에 대향된 제2전극; 및
상기 제1전극과 상기 제2전극 사이에 배치된, 발광층을 포함한 유기층;을 포함하고,
상기 발광층이 호스트 및 인광 도펀트를 포함하고,
상기 호스트가 하기 수식 1 및 수식 2를 만족하고,
상기 호스트 및 상기 인광 도펀트가 하기 수식 3을 만족하는, 유기 발광 소자가 제공된다
<수식 1>
S1(H) - T1(H) ≤ 0.3 eV
<수식 2>
T1(H) ≥ 2.7 eV
<수식 3>
T1(D) ≤ T1(H)
상기 수식 1 내지 3 중,
T1(H)는 상기 호스트의 삼중항 에너지이고,
S1(H)는 상기 호스트의 일중항 에너지이고,
T1(D)는 상기 인광 도펀트의 삼중항 에너지이다.
다른 측면에 따르면, 상기 유기 발광 소자 및 박막 트랜지스터를 포함하고, 상기 유기 발광 소자의 제1전극과 상기 박막 트랜지스터의 소스 전극 및 드레인 전극 중 하나가 전기적으로 접촉되어 있는, 전자 장치가 제공된다.
상기 유기 발광 소자는 저구동 전압 및 높은 외부 양자 효율을 갖는다.
도 1 내지 4는 각각 일 구현예를 따르는 유기 발광 소자의 구조를 개략적으로 나타낸 도면이다.
본 발명은 다양한 변환을 가할 수 있고 여러 가지 구현예를 가질 수 있는 바, 특정 구현예들을 도면에 예시하고 상세한 설명에 상세하게 설명하고자 한다. 본 발명의 효과 및 특징, 그리고 그것들을 달성하는 방법은 도면과 함께 상세하게 후술되어 있는 구현예들을 참조하면 명확해질 것이다. 그러나 본 발명은 이하에서 개시되는 구현예들에 한정되는 것이 아니라 다양한 형태로 구현될 수 있다.
이하, 첨부된 도면을 참조하여 본 발명의 구현예들을 상세히 설명하기로 하며, 도면을 참조하여 설명할 때 동일하거나 대응하는 구성 요소는 동일한 도면부호를 부여하고 이에 대한 중복되는 설명은 생략하기로 한다.
이하의 구현예에서, 단수의 표현은 문맥상 명백하게 다르게 뜻하지 않는 한, 복수의 표현을 포함한다.
이하의 구현예에서, 포함하다 또는 가지다 등의 용어는 명세서상에 기재된 특징, 또는 구성요소가 존재함을 의미하는 것이고, 하나 이상의 다른 특징들 또는 구성요소가 부가될 가능성을 미리 배제하는 것은 아니다.
이하의 구현예에서, 막, 영역, 구성 요소 등의 부분이 다른 부분 위에 또는 상에 있다고 할 때, 다른 부분의 바로 위에 있는 경우뿐만 아니라, 그 중간에 다른 막, 영역, 구성 요소 등이 개재되어 있는 경우도 포함한다.
도면에서는 설명의 편의를 위하여 구성 요소들이 그 크기가 과장 또는 축소될 수 있다. 예컨대, 도면에서 나타난 각 구성의 크기 및 두께는 설명의 편의를 위해 임의로 나타내었으므로, 본 발명이 반드시 도시된 바에 한정되지 않는다.
상기 유기 발광 소자는, 제1전극;
상기 제1전극에 대향된 제2전극; 및
상기 제1전극과 상기 제2전극 사이에 배치된, 발광층을 포함한 유기층;을 포함하고,
상기 발광층이 호스트 및 인광 도펀트를 포함하고,
상기 호스트가 하기 수식 1 및 수식 2를 만족하고,
상기 호스트 및 상기 인광 도펀트가 하기 수식 3을 만족한다:
<수식 1>
S1(H) - T1(H) ≤ 0.3 eV
<수식 2>
T1(H) ≥ 2.7 eV
<수식 3>
T1(D) ≤ T1(H)
상기 수식 1 내지 3 중,
T1(H)는 상기 호스트의 삼중항 에너지이고,
S1(H)는 상기 호스트의 일중항 에너지이고,
T1(D)는 상기 인광 도펀트의 삼중항 에너지이다.
달리 한정되지 않는 한, 상기 호스트의 삼중항 에너지 T1(H)는 상기 호스트의 최저 여기 삼중항 에너지를 의미한다. 또한, 달리 한정되지 않는 한, 상기 호스트의 일중항 에너지 S1(H)는 상기 호스트의 최저 여기 일중항 에너지를 의미한다. 또한, 달리 한정되지 않는 한, 상기 인광 도펀트의 삼중항 에너지 T1(D)는 상기 인광 도펀트의 최저 여기 삼중항 에너지를 의미한다.
상기 유기 발광 소자는 상기 호스트가 전술한 수식 1 및 2를 만족하므로, 상기 호스트의 삼중항 에너지가 높아 상기 호스트의 일중항 에너지와의 에너지 차이인 △Est가 매우 낮으며, 이로 인해 상온에서도 삼중항 여기(excited) 상태로부터 열활성을 통한 일중항 여기 상태로의 역계간전이가 가능하게 된다.
또한, 상기 유기 발광 소자는 상기 호스트 및 상기 인광 도펀트가 전술한 수식 3을 만족하므로, 상기 호스트의 삼중항 에너지가 상기 인광 도펀트의 삼중항 에너지와 같거나 더 크기 때문에, 삼중항 상태의 엑시톤이 발광에 이용될 수 있다. 따라서, 상기 유기 발광 소자의 구동 전압이 낮아지고 발광 효율이 향상될 수 있으며, 높은 외부 양자 효율을 구현할 수 있다.
일 구현예를 따르면, 상기 호스트는 하기 화학식 1로 표시된 헤테로시클릭 화합물을 포함할 수 있다:
<화학식 1>
(Ar1)n1-(L1)m1-(Ar2)n2
상기 화학식 1 중,
L1은 단일결합, C5-C60카보시클릭 그룹 또는 C1-C60헤테로시클릭 그룹이고,
n1 및 n2는 서로 독립적으로, 0 내지 3 중에서 선택된 정수이고, n1 + n2 ≥ 1을 만족하고,
m1은 0 내지 5의 정수이고,
Ar1 및 Ar2는 서로 독립적으로, 하기 화학식 1A 또는 1B로 표시되는 그룹이고,
<화학식 1A>
Figure pat00001
<화학식 1B>
Figure pat00002
상기 화학식 1A 및 1B 중,
Y1 및 Y2는 서로 독립적으로, 단일결합, *-O-*', *-S-*', *-C(R1)(R2)- *', *-N(R1)- *', *-Si(R1)(R2)-*', *-C(=O)-*', *-S(=O)2-*', *-B(R1)-*', *-P(R1)-*' 및 *-P(=O)(R1)(R2)-*' 중에서 선택되고,
k1 및 k2는 서로 독립적으로, 0 또는 1이고, k1 + k2 ≥ 1을 만족하고,
CY1 및 CY2는 서로 독립적으로, C5-C60카보시클릭 그룹 또는 C1-C60헤테로시클릭 그룹이고,
X1 내지 X3은 서로 독립적으로, C 또는 N이고,
X1 내지 X3이 모두 C이면 R30 중 적어도 하나가 시아노기이고,
R1, R2, R10, R20 및 R30은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, 치환 또는 비치환된 C1-C60알킬기, 치환 또는 비치환된 C2-C60알케닐기, 치환 또는 비치환된 C2-C60알키닐기, 치환 또는 비치환된 C1-C60알콕시기, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C1-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C1-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C6-C60아릴옥시기, 치환 또는 비치환된 C6-C60아릴티오기, 치환 또는 비치환된 C1-C60헤테로아릴기, 치환 또는 비치환된 C1-C60헤테로아릴옥시기, 치환 또는 비치환된 C1-C60헤테로아릴티오기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹, 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹, -Si(Q1)(Q2)(Q3), -N(Q1)(Q2), -B(Q1)(Q2), -C(=O)(Q1), -S(=O)2(Q1) 및 -P(=O)(Q1)(Q2) 중에서 선택되고,
a10 및 a20은 서로 독립적으로, 1 내지 10 중에서 선택된 정수이고,
a30은 1 내지 6의 정수이고,
R1 및 R2는 선택적으로(optionally), 서로 결합하여 치환 또는 비치환된 C5-C60카보시클릭 그룹 또는 치환 또는 비치환된 C1-C60헤테로시클릭 그룹을 형성하고,
R10 및 R20는 선택적으로, R10 및 R20 중 적어도 하나와 서로 결합하여 치환 또는 비치환된 C5-C60카보시클릭 그룹 또는 치환 또는 비치환된 C1-C60헤테로시클릭 그룹을 형성하고,
a30이 2 이상인 경우에, 2 이상의 R30이 선택적으로, 서로 결합하여 치환 또는 비치환된 C5-C60카보시클릭 그룹 또는 치환 또는 비치환된 C1-C60헤테로시클릭 그룹을 형성하고,
상기 화학식 1A에서 R10 및 R20 중 적어도 하나가 L1 또는 Ar1과의 결합 사이트이고,
상기 화학식 1B에서 R30 중 적어도 하나가 L1 또는 Ar1과의 결합 사이트이고,
상기 치환된 C5-C60카보시클릭 그룹, 치환된 C1-C60헤테로시클릭 그룹, 치환된 C1-C60알킬기, 치환된 C2-C60알케닐기, 치환된 C2-C60알키닐기, 치환된 C1-C60알콕시기, 치환된 C3-C10시클로알킬기, 치환된 C1-C10헤테로시클로알킬기, 치환된 C3-C10시클로알케닐기, 치환된 C1-C10헤테로시클로알케닐기, 치환된 C6-C60아릴기, 치환된 C6-C60아릴옥시기, 치환된 C6-C60아릴티오기, 치환된 C1-C60헤테로아릴기, 치환된 C1-C60헤테로아릴옥시기, 치환된 C1-C60헤테로아릴티오기, 치환된 1가 비-방향족 축합다환 그룹 및 치환된 1가 비-방향족 헤테로축합다환 그룹의 치환기 중 적어도 하나는,
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -Si(Q11)(Q12)(Q13), -N(Q11)(Q12), -B(Q11)(Q12), -C(=O)(Q11), -S(=O)2(Q11) 및 -P(=O)(Q11)(Q12) 중에서 선택된 적어도 하나로 치환된, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -Si(Q21)(Q22)(Q23), -N(Q21)(Q22), -B(Q21)(Q22), -C(=O)(Q21), -S(=O)2(Q21) 및 -P(=O)(Q21)(Q22) 중에서 선택된 적어도 하나로 치환된, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹; 및
-Si(Q31)(Q32)(Q33), -N(Q31)(Q32), -B(Q31)(Q32), -C(=O)(Q31), -S(=O)2(Q31) 및 -P(=O)(Q31)(Q32);
중에서 선택되고,
상기 Q1 내지 Q3, Q11 내지 Q13, Q21 내지 Q23 및 Q31 내지 Q33은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, 비페닐기 및 터페닐기 중에서 선택된다.
일 구현예를 따르면, 상기 화학식 1A 중 k1 및 k2가 각각 1일 수 있다.
일 구현예를 따르면, 상기 화학식 1A 중 k1가 1이고, k2가 0일 수 있다.
일 구현예를 따르면, 상기 화학식 1A 중 k1가 0이고, k2가 1일 수 있다.
상기 화학식 1A 중, k1이 0인 경우에 -(Y1)k1-이 존재하지 않고, k2가 0인 경우에 -(Y2)k2-가 존재하지 않는다.
일 구현예를 따르면, 상기 화학식 1 중, Ar1 및 Ar2는 서로 독립적으로, 하기 화학식 1(1) 내지 1(4) 중 적어도 하나로 표시되는 그룹일 수 있다:
<화학식 1(1)>
Figure pat00003
<화학식 1(2)>
Figure pat00004
<화학식 1(3)>
Figure pat00005
<화학식 1(4)>
Figure pat00006
상기 화학식 1(1) 내지 1(4) 중,
Y11 내지 Y14는 서로 독립적으로, 단일결합, -O-, -S-, -C(R15)(R16)-, -N(R15)-, Si(R15)(R16)-, -C(=O)-, -S(=O)2-, -B(R15)-, -P(R15)- 및 -P(=O)(R15)(R16)- 중에서 선택되고,
Y15는 N, B 또는 P이고,
CY11 내지 CY14는 서로 독립적으로, 벤젠 그룹, 나프탈렌 그룹, 카바졸 그룹, 디벤조퓨란 그룹, 디벤조티오펜 그룹 및 디벤조실롤 그룹 중에서 선택되고,
R11 내지 R16은 서로 독립적으로, L1 또는 Ar1과의 결합 사이트, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, 치환 또는 비치환된 C1-C60알킬기, 치환 또는 비치환된 C2-C60알케닐기, 치환 또는 비치환된 C2-C60알키닐기, 치환 또는 비치환된 C1-C60알콕시기, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C1-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C1-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C6-C60아릴옥시기, 치환 또는 비치환된 C6-C60아릴티오기, 치환 또는 비치환된 C1-C60헤테로아릴기, 치환 또는 비치환된 C1-C60헤테로아릴옥시기, 치환 또는 비치환된 C1-C60헤테로아릴티오기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹, 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹, -Si(Q1)(Q2)(Q3), -N(Q1)(Q2), -B(Q1)(Q2), -C(=O)(Q1), -S(=O)2(Q1) 및 -P(=O)(Q1)(Q2) 중에서 선택되고,
R11 내지 R16 중 적어도 하나가 L1 또는 Ar1과의 결합 사이트이고,
Q1 내지 Q3는 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, 페닐기, 비페닐기, 터페닐기, 플루오레닐기, 스파이로-바이플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 비페닐기 및 터페닐기 중에서 선택되고;
a11 내지 a14는 서로 독립적으로, 1 내지 6의 정수 중에서 선택될 수 있다.
일 구현예를 따르면, 상기 화학식 1 중 L1은 단일결합, 치환 또는 비치환된 C3-C10시클로알킬렌기, 치환 또는 비치환된 C1-C10헤테로시클로알킬렌기, 치환 또는 비치환된 C3-C10시클로알케닐렌기, 치환 또는 비치환된 C1-C10헤테로시클로알케닐렌기, 치환 또는 비치환된 C6-C60아릴렌기, 치환 또는 비치환된 C1-C60헤테로아릴렌기, 치환 또는 비치환된 2가 비-방향족 축합다환 그룹 및 치환 또는 비치환된 2가 비-방향족 헤테로축합다환 그룹 중에서 선택될 수 있다.
일 구현예를 따르면, 상기 L1은
단일결합, 페닐렌기, 나프틸렌기, 플루오레닐렌기, 스파이로-비플루오레닐렌기, 벤조플루오레닐렌기, 디벤조플루오레닐렌기, 페난트레닐렌기, 안트라세닐렌기, 플루오란테닐렌기, 트리페닐레닐렌기, 파이레닐렌기, 크라이세닐렌기, 페릴레닐렌기, 펜타페닐렌기, 헥사세닐렌기, 펜타세닐렌기, 티오페닐렌기, 퓨라닐렌기, 카바졸일렌기, 인돌일렌기, 이소인돌일렌기, 벤조퓨라닐렌기, 벤조티오페닐렌기, 디벤조퓨라닐렌기, 디벤조티오페닐렌기, 벤조카바졸일렌기, 디벤조카바졸일렌기, 디벤조실롤일렌기, 피리디닐렌기, 이미다졸일렌기, 피라졸일렌기, 티아졸일렌기, 이소티아졸일렌기, 옥사졸일렌기, 이속사졸일렌기, 티아디아졸일렌기, 옥사디아졸일렌기, 피라지닐렌기, 피리미디닐렌기, 피리다지닐렌기, 트리아지닐렌기, 퀴놀리닐렌기, 이소퀴놀리닐렌기, 벤조퀴놀리닐렌기, 프탈라지닐렌기, 나프티리디닐렌기, 퀴녹살리닐렌기, 퀴나졸리닐렌기, 시놀리닐렌기, 페난트리디닐렌기, 아크리디닐렌기, 페난트롤리닐렌기, 페나지닐렌기, 벤조이미다졸일렌기, 이소벤조티아졸일렌기, 벤조옥사졸일렌기, 이소벤조옥사졸일렌기, 트리아졸일렌기, 테트라졸일렌기, 이미다조피리디닐렌기, 이미다조피리미디닐렌기 및 아자카바졸일렌기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 티오페닐기, 퓨라닐기, 카바졸일기, 인돌일기, 이소인돌일기, 벤조퓨라닐기, 벤조티오페닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 디벤조실롤일기, 피리디닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 티아디아졸일기, 옥사디아졸일기, 피라지닐기, 피리미디닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 이미다조피리디닐기, 이미다조피리미디닐기, 아자카바졸일기, -Si(Q31)(Q32)(Q33), -N(Q31)(Q32), -B(Q31)(Q32), -C(=O)(Q31), -S(=O)2(Q31) 및 -P(=O)(Q31)(Q32) 중에서 선택된 적어도 하나로 치환된, 페닐렌기, 나프틸렌기, 플루오레닐렌기, 스파이로-비플루오레닐렌기, 벤조플루오레닐렌기, 디벤조플루오레닐렌기, 페난트레닐렌기, 안트라세닐렌기, 플루오란테닐렌기, 트리페닐레닐렌기, 파이레닐렌기, 크라이세닐렌기, 페릴레닐렌기, 펜타페닐렌기, 헥사세닐렌기, 펜타세닐렌기, 티오페닐렌기, 퓨라닐렌기, 카바졸일렌기, 인돌일렌기, 이소인돌일렌기, 벤조퓨라닐렌기, 벤조티오페닐렌기, 디벤조퓨라닐렌기, 디벤조티오페닐렌기, 벤조카바졸일렌기, 디벤조카바졸일렌기, 디벤조실롤일렌기, 피리디닐렌기, 이미다졸일렌기, 피라졸일렌기, 티아졸일렌기, 이소티아졸일렌기, 옥사졸일렌기, 이속사졸일렌기, 티아디아졸일렌기, 옥사디아졸일렌기, 피라지닐렌기, 피리미디닐렌기, 피리다지닐렌기, 트리아지닐렌기, 퀴놀리닐렌기, 이소퀴놀리닐렌기, 벤조퀴놀리닐렌기, 프탈라지닐렌기, 나프티리디닐렌기, 퀴녹살리닐렌기, 퀴나졸리닐렌기, 시놀리닐렌기, 페난트리디닐렌기, 아크리디닐렌기, 페난트롤리닐렌기, 페나지닐렌기, 벤조이미다졸일렌기, 이소벤조티아졸일렌기, 벤조옥사졸일렌기, 이소벤조옥사졸일렌기, 트리아졸일렌기, 테트라졸일렌기, 이미다조피리디닐렌기, 이미다조피리미디닐렌기 및 아자카바졸일렌기;
중에서 선택되고,
상기 Q31 내지 Q33은 서로 독립적으로, C1-C10알킬기, C1-C10알콕시기, 페닐기, C1-C10알킬기로 치환된 페닐기, 비페닐기, 터페닐기 및 나프틸기 중에서 선택될 수 있다.
일 구현예를 따르면, 상기 L1은 단일결합 또는 하기 화학식 3-1 내지 3-35 중 어느 하나로 표시되는 그룹일 수 있다:
Figure pat00007
Figure pat00008
Figure pat00009
Figure pat00010
상기 화학식 3-1 내지 3-35 중,
Y11은 *-O-*', *-S-*' 또는 *-N(Z15)-*'이고,
Z11 내지 Z15는 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라지노기, 히드라조노기, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기, 디벤조퓨라닐기, 디벤조티오페닐기, 트리아지닐기, 벤조이미다졸일기, 페난트롤리닐기 및 -Si(Q31)(Q32)(Q33) 중에서 선택되고,
상기 Q31 내지 Q33은 서로 독립적으로, C1-C10알킬기, C1-C10알콕시기, 페닐기, 비페닐기, 터페닐기 및 나프틸기 중에서 선택되고,
d2는 0 내지 2 중에서 선택된 정수이고,
d3는 0 내지 3 중에서 선택된 정수이고,
d4는 0 내지 4 중에서 선택된 정수이고,
d5는 0 내지 5 중에서 선택된 정수이고,
d6은 0 내지 6 중에서 선택된 정수이고,
d8은 0 내지 8 중에서 선택된 정수이고,
* 및 *'은 이웃한 원자와의 결합 사이트이다.
일 구현예를 따르면, 상기 화학식 1 중, Ar1 및 Ar2 중 적어도 하나가, 하기 화학식 4-1 내지 4-34 중 어느 하나로 표시되는 그룹일 수 있다:
Figure pat00011
Figure pat00012
Figure pat00013
Figure pat00014
상기 화학식 4-1 내지 4-34 중,
X20은 N, B 또는 P이고,
Y21 및 Y22는 서로 독립적으로, O, S, C(Z26)(Z27), N(Z26) 또는 Si(Z26)(Z27)이고,
Y23 내지 Y26은 서로 독립적으로, 단일결합, O, S, C(Z28)(Z29), N(Z28) 또는 Si(Z28)(Z29)이고,
Z21 내지 Z28은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라지노기, 히드라조노기, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기, 디벤조퓨라닐기, 디벤조티오페닐기, 트리아지닐기, 벤조이미다졸일기, 페난트롤리닐기 및 -Si(Q31)(Q32)(Q33) 중에서 선택되고,
상기 Q31 내지 Q33은 서로 독립적으로, C1-C10알킬기, C1-C10알콕시기, 페닐기, 비페닐기, 터페닐기 및 나프틸기 중에서 선택되고,
g2는 1 또는 2이고,
g3는 1 내지 3의 정수 중에서 선택되고,
g4는 1 내지 4의 정수 중에서 선택되고,
g5는 1 내지 5의 정수 중에서 선택되고,
g7은 1 내지 7의 정수 중에서 선택되고,
g8은 1 내지 8의 정수 중에서 선택되고,
* 은 이웃한 원자와의 결합 사이트이다.
일 구현예를 따르면, 상기 화학식 1 중, Ar1 및 Ar2 중 적어도 하나가, 하기 화학식 10-1 내지 10-44 중 어느 하나로 표시되는 그룹일 수 있다:
Figure pat00015
Figure pat00016
Figure pat00017
Figure pat00018
Figure pat00019
Figure pat00020
상기 화학식 10-1 내지 10-44 중,
Z11 및 Z12는 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라지노기, 히드라조노기, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기, 디벤조퓨라닐기, 디벤조티오페닐기, 트리아지닐기, 벤조이미다졸일기, 페난트롤리닐기 및 -Si(Q31)(Q32)(Q33) 중에서 선택되고,
상기 Q31 내지 Q33은 서로 독립적으로, C1-C10알킬기, C1-C10알콕시기, 페닐기, 비페닐기, 터페닐기 및 나프틸기 중에서 선택되고,
*는 이웃한 원자와의 결합 사이트이다.
일 구현예를 따르면, 상기 R1, R2, R10, R20 및 R30은 서로 독립적으로,
수소, 중수소, -F, -Cl, -Br, -I, 메틸기, 에틸기, n-프로필기, iso-프로필기, n-부틸기, sec-부틸기, iso-부틸기, tert-부틸기, 에테닐기, 프로페닐기, 부테닐기, 메톡시기, 에톡시기, n-프로폭시기, iso-프로폭시기, n-부톡시기, sec-부톡시기, iso-부톡시기, 및 tert-부톡시기;
중수소, -F, -Cl, -Br, -I, 시아노기, 페닐기 및 비페닐기 중에서 선택된 적어도 하나로 치환된, 메틸기, 에틸기, n-프로필기, iso-프로필기, n-부틸기, sec-부틸기, iso-부틸기, tert-부틸기, 메톡시기, 에톡시기, n-프로폭시기, iso-프로폭시기, n-부톡시기, sec-부톡시기, iso-부톡시기 및 tert-부톡시기;
시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 비페닐기, 터페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-바이플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 페릴레닐기, 펜타세닐기, 피롤일기, 티오페닐기, 퓨라닐기, 실롤일기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 인돌일기, 이소인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 이소퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 벤조퀴녹살리닐기, 퀴나졸리닐기, 벤조퀴나졸리닐기, 시놀리닐기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤즈이미다졸일기, 벤조퓨라닐기, 벤조티오페닐기, 벤조실롤일기, 벤조티아졸일기, 벤조이소티아졸일기, 벤조옥사졸일기, 벤조이소옥사졸일기, 트리아졸일기, 테트라졸일기, 티아디아졸일기, 옥사디아졸일기, 트리아지닐기, 카바졸일기, 디벤조퓨라닐기, 디벤조티오페닐기, 디벤조실롤일기, 벤조카바졸일기, 나프토벤조퓨라닐기, 나프토벤조티오페닐기, 나프토벤조실롤일기, 디벤조카바졸일기, 디나프토퓨라닐기, 디나프토티오페닐기, 디나프토실롤일기, 이미다조피리디닐기, 이미다조피리미디닐기, 옥사졸로피리디닐기, 티아졸로피리디닐기, 벤조나프티리디닐기, 아자플루오레닐기, 아자스파이로-바이플루오레닐기, 아자카바졸일기, 아자디벤조퓨라닐기, 아자디벤조티오페닐기, 아자디벤조실롤일기, 인데노피롤일기, 인돌로피롤일기, 인데노카바졸일기 및 인돌로카바졸일기;
중수소, -F, -Cl, -Br, -I, 시아노기, 메틸기, 에틸기, n-프로필기, iso-프로필기, n-부틸기, sec-부틸기, iso-부틸기, tert-부틸기, 메톡시기, 에톡시기, n-프로폭시기, iso-프로폭시기, n-부톡시기, sec-부톡시기, iso-부톡시기, tert-부톡시기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 비페닐기, 터페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-바이플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 페릴레닐기, 펜타세닐기, 피롤일기, 티오페닐기, 퓨라닐기, 실롤일기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 인돌일기, 이소인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 이소퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 벤조퀴녹살리닐기, 퀴나졸리닐기, 벤조퀴나졸리닐기, 시놀리닐기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤즈이미다졸일기, 벤조퓨라닐기, 벤조티오페닐기, 벤조실롤일기, 벤조티아졸일기, 벤조이소티아졸일기, 벤조옥사졸일기, 벤조이소옥사졸일기, 트리아졸일기, 테트라졸일기, 티아디아졸일기, 옥사디아졸일기, 트리아지닐기, 카바졸일기, 디벤조퓨라닐기, 디벤조티오페닐기, 디벤조실롤일기, 벤조카바졸일기, 나프토벤조퓨라닐기, 나프토벤조티오페닐기, 나프토벤조실롤일기, 디벤조카바졸일기, 디나프토퓨라닐기, 디나프토티오페닐기, 디나프토실롤일기, 이미다조피리디닐기, 이미다조피리미디닐기, 옥사졸로피리디닐기, 티아졸로피리디닐기, 벤조나프티리디닐기, 아자플루오레닐기, 아자스파이로-바이플루오레닐기, 아자카바졸일기, 아자디벤조퓨라닐기, 아자디벤조티오페닐기, 아자디벤조실롤일기, 인데노피롤일기, 인돌로피롤일기, 인데노카바졸일기, 인돌로카바졸일기, -Si(Q31)(Q32)(Q33), -N(Q31)(Q32), -B(Q31)(Q32), -C(=O)(Q31), -S(=O)(Q31), -S(=O)2(Q31), -P(=O)(Q31)(Q32) 및 -P(=S)(Q31)(Q32) 중에서 선택된 적어도 하나로 치환된, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 비페닐기, 터페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-바이플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 페릴레닐기, 펜타세닐기, 피롤일기, 티오페닐기, 퓨라닐기, 실롤일기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 인돌일기, 이소인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 이소퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 벤조퀴녹살리닐기, 퀴나졸리닐기, 벤조퀴나졸리닐기, 시놀리닐기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤즈이미다졸일기, 벤조퓨라닐기, 벤조티오페닐기, 벤조실롤일기, 벤조티아졸일기, 벤조이소티아졸일기, 벤조옥사졸일기, 벤조이소옥사졸일기, 트리아졸일기, 테트라졸일기, 티아디아졸일기, 옥사디아졸일기, 트리아지닐기, 카바졸일기, 디벤조퓨라닐기, 디벤조티오페닐기, 디벤조실롤일기, 벤조카바졸일기, 나프토벤조퓨라닐기, 나프토벤조티오페닐기, 나프토벤조실롤일기, 디벤조카바졸일기, 디나프토퓨라닐기, 디나프토티오페닐기, 디나프토실롤일기, 이미다조피리디닐기, 이미다조피리미디닐기, 옥사졸로피리디닐기, 티아졸로피리디닐기, 벤조나프티리디닐기, 아자플루오레닐기, 아자스파이로-바이플루오레닐기, 아자카바졸일기, 아자디벤조퓨라닐기, 아자디벤조티오페닐기, 아자디벤조실롤일기, 인데노피롤일기, 인돌로피롤일기, 인데노카바졸일기 및 인돌로카바졸일기; 및
-N(Q11)(Q12);
중에서 선택될 수 있다.
일 구현예를 따르면, 상기 R1, R2, R10, R20 및 R30은 서로 독립적으로,
수소, 중수소, -F, -Cl, -Br, -I, 메틸기, 에틸기, n-프로필기, iso-프로필기, n-부틸기, sec-부틸기, iso-부틸기, tert-부틸기, 에테닐기, 프로페닐기, 부테닐기, 메톡시기, 에톡시기, n-프로폭시기, iso-프로폭시기, n-부톡시기, sec-부톡시기, iso-부톡시기 및 tert-부톡시기; 및
하기 화학식 5-1 내지 5-26 및 화학식 6-1 내지 6-55 중에서 선택된 어느 하나로 표시된 그룹;
중에서 선택될 수 있다:
Figure pat00021
Figure pat00022
Figure pat00023
Figure pat00024
Figure pat00025
Figure pat00026
Figure pat00027
Figure pat00028
상기 화학식 5-1 내지 5-26 및 화학식 6-1 내지 6-55 중,
Y31은 O, S, C(Z34)(Z35), N(Z34) 또는 Si(Z34)(Z35)이고,
Z31 내지 Z35는 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C20알킬기, C1-C20알케닐기, C1-C20알키닐기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-바이플루오레닐기, 페난트레닐기, 안트라세닐기, 트리페릴레닐기, 피리디닐기, 피리미디닐기, 카바졸일기 및 트리아지닐기 중에서 선택되고,
e2는 1 또는 2이고,
e3는 1 내지 3의 정수 중에서 선택되고,
e4는 1 내지 4의 정수 중에서 선택되고,
e5는 1 내지 5의 정수 중에서 선택되고,
e6은 1 내지 6의 정수 중에서 선택되고,
e7은 1 내지 7의 정수 중에서 선택되고,
e9는 1 내지 9의 정수 중에서 선택되고,
* 은 이웃한 원자와의 결합 사이트이다.
일 구현예에 따르면, 상기 호스트는 하기 화합물 1-1 내지 1-17 중에서 선택된 1종 이상을 포함한, 유기 발광 소자:
<화합물 1-1> <화합물 1-2>

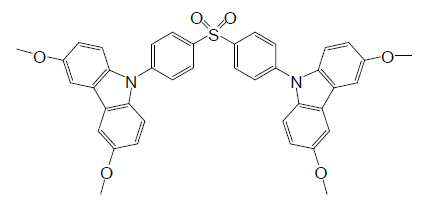

Figure pat00029
Figure pat00030
<화합물 1-3> <화합물 1-4>
Figure pat00031
Figure pat00032
<화합물 1-5> <화합물 1-6>
Figure pat00033
Figure pat00034
<화합물 1-7> <화합물 1-8>
Figure pat00035
Figure pat00036
<화합물 1-9> <화합물 1-10>
Figure pat00037
Figure pat00038
<화합물 1-11> <화합물 1-12>
Figure pat00039
Figure pat00040
<화합물 1-13> <화합물 1-14>
Figure pat00041
Figure pat00042
<화합물 1-15> <화합물 1-16>
Figure pat00043
Figure pat00044
<화합물 1-17>
Figure pat00045
상기 화합물 1-1 내지 1-17 중, Ph는 페닐기를 의미한다.
상기 화학식 1로 표시되는 헤테로시클릭 화합물은 Ar1 및 Ar2이 전술한 바와 같은 구조를 가짐으로써, 화합물 내에 각각 전자수용성 그룹(Electron Withdrawing Group: EWG)과 전자공여성 그룹(Electron Donationg Group: EDG)의 성질을 가지는 치환기를 포함할 수 있다. 이러한 치환기들을 적절한 위치에 도입함으로써, 전체적인 화합물의 일중항 상태와 삼중항 상태의 에너지 차이를 적절히 조절할 수 있다. 이를 통해, 열활성화 지연형광(TADF)을 나타낼 수 있다.
상기 헤테로시클릭 화합물의 일중항(singlet) 에너지(S1)와 삼중항(triplet) 에너지(T1) 사이에는 다음과 같은 식을 만족한다.
△Est = | T1 - S1 | ≤ 0.3eV
즉, 상기 헤테로시클릭 화합물은 전자주개 모이어티와 전자받개 모이어티가 분리됨으로써 분자 내 궤도 겹침(orbital overlap)을 효과적으로 차단할 수 있으며, 이에 따라 분자의 일중항과 삼중항이 겹치지 않도록 하여 매우 낮은 △Est를 가질 수 있다. 따라서, 상온에서도 삼중항 여기(excited) 상태로부터 열활성을 통한 일중항 여기 상태로의 역계간전이가 가능하게 되어 열활성화 지연 형광(Thermally Activated Delayed Fluorescence: TADF)을 나타낼 수 있는 화합물이며, 이로써 삼중항 상태의 엑시톤이 발광에 이용되므로 발광 효율이 향상된다.
나아가, 상기 헤테로시클릭 화합물은 상대적으로 높은 전하(정공 또는 전자) 수송 능력을 가지므로, 상기 화학식 1로 표시되는 헤테로시클릭 화합물을 채용한 유기 발광 소자 중 발광층 내에서의 엑시톤 형성 비율이 향상될 수 있어, 상기 유기 발광 소자는 저구동 전압, 고효율, 장수명 및 높은 최대 양자 효율을 가질 수 있다.
상기 화학식 1로 표시되는 헤테로시클릭 화합물의 합성 방법은 당 기술분야에 알려진 지식으로부터 당업자가 용이하게 인식할 수 있다. 예를 들어, 상기 헤테로시클릭 화합물의 합성 방법에 대해서는, Nature Materials 14, 330-336 (2015), Adv. Mater. (2015), 27(15), 2515-2520, Chem. Sci., 2017, 8, 953-960, ACS Appl. Mater. Interfaces 2017, 9, 24035-24042, 및 Adv. Mater. (2016), 28, 2777-2781 등의 문헌을 참조할 수 있다.본 명세서 중 "(유기층)이 헤테로시클릭 화합물을 (1종 이상) 포함한다"란, "(유기층)이 상기 화학식 1의 범주에 속하는 1종의 헤테로시클릭 화합물 또는 상기 화학식 1의 범주에 속하는 서로 다른 2종 이상의 헤테로시클릭 화합물을 포함할 수 있다"로 해석될 수 있다.
예를 들어, 상기 유기층은, 상기 헤테로시클릭 화합물로서, 상기 화합물 1-1만을 포함할 수 있다. 이 때, 상기 화합물 1-1은 상기 유기 발광 소자의 발광층에 존재할 수 있다. 또는, 상기 유기층은 상기 헤테로시클릭 화합물로서, 상기 화합물 1-1과 화합물 1-2를 포함할 수 있다. 이 때, 상기 화합물 1-1과 화합물 1-2는 동일한 층에 존재(예를 들면, 상기 화합물 1-1과 화합물 1-2는 모두 발광층에 존재할 수 있음)하거나, 서로 다른 층에 존재(예를 들면, 상기 화합물 1-1은 발광층에 존재하고 상기 화합물 1-2는 전자 수송층에 존재할 수 있음)할 수 있다.
일 구현예를 따르면, 상기 호스트는 1종의 상기 헤테로시클릭 화합물로 이루어질(consist of) 수 있다.
일 구현예를 따르면, 상기 인광 도펀트는 하기 화학식 4 및 5 중 어느 하나로 표시되는 유기금속 화합물을 포함할 수 있다:
<화학식 4>
Figure pat00046
<화학식 5>
Figure pat00047
상기 화학식 4 및 5 중,
M4 및 M5는 서로 독립적으로, 백금(Pt), 팔라듐(Pd), 구리(Cu), 은(Ag), 금(Au), 로듐(Rh), 이리듐(Ir), 루테늄(Ru), 오스뮴(Os), 티탄(Ti), 지르코늄(Zr), 하프늄(Hf), 유로퓸(Eu), 테르븀(Tb) 및 툴륨(Tm) 중에서 선택되고;
n51은 1 내지 3의 정수 중에서 선택되고,
Ln52는 유기 리간드이고, n52는 0 내지 2의 정수 중에서 선택되고,
Y41 내지 Y44, Y51 및 Y52는 서로 독립적으로, N 또는 C이고;
A41 내지 A44, A51 및 A52는 서로 독립적으로, C5-C60카보시클릭 그룹 및 C1-C60헤테로시클릭 그룹 중에서 선택되고,
T41 내지 T44, T51 및 T52는 서로 독립적으로, 단일결합, *-O-*' 및 *-S-*' 중에서 선택되고;
L41 내지 L44 및 L51은 서로 독립적으로, 단일결합, *-O-*', *-S-*', *-C(R45)(R46)-*', *-C(R45)=*', *=C(R45)-*', *-C(R45)=C(R45)-*', *-C(=O)-*', *-C(=S)-*', *-C≡C-*', *-B(R45)-*', *-N(R45)-*', *-P(R45)-*', *-Si(R45)(R46)-*', *-P(R45)(R46)-*' 및 *-Ge(R45)(R46)-*' 중에서 선택되고;
m41 내지 m44, m51 및 m52는 0 내지 3의 정수 중에서 선택되고,
R41 내지 R46, R51 및 R52는 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, 치환 또는 비치환된 C1-C20알킬기, 치환 또는 비치환된 C1-C20알콕시기, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C1-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C1-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C6-C60아릴옥시기, 치환 또는 비치환된 C6-C60아릴티오기, 치환 또는 비치환된 C1-C60헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹 및 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹, -Si(Q41)(Q42)(Q43), -N(Q41)(Q42), -B(Q41)(Q42), -C(=O)(Q41), -S(=O)2(Q41) 및 -P(=O)(Q41)(Q42) 중에서 선택되고,
R45와 R41; R45와 R42; R45와 R43; 또는 R45와 R44;는 선택적으로, 서로 결합하여 치환 또는 비치환된 C5-C60카보시클릭 그룹 또는 치환 또는 비치환된 C1-C60헤테로시클릭 그룹을 형성할 수 있고,
b41, b42, b43 및 b44은 서로 독립적으로, 1 내지 8의 정수 중에서 선택되고;
* 및 *'은 이웃한 원자와의 결합 사이트이고,
상기 치환된 C5-C60카보시클릭 그룹, 치환된 C1-C60헤테로시클릭 그룹, 치환된 C1-C60알킬기, 치환된 C2-C60알케닐기, 치환된 C2-C60알키닐기, 치환된 C1-C60알콕시기, 치환된 C3-C10시클로알킬기, 치환된 C1-C10헤테로시클로알킬기, 치환된 C3-C10시클로알케닐기, 치환된 C1-C10헤테로시클로알케닐기, 치환된 C6-C60아릴기, 치환된 C6-C60아릴옥시기, 치환된 C6-C60아릴티오기, 치환된 C1-C60헤테로아릴기, 치환된 1가 비-방향족 축합다환 그룹 및 치환된 1가 비-방향족 헤테로축합다환 그룹의 치환기 중에서 선택된 적어도 하나의 치환기는,
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -Si(Q51)(Q52)(Q53), -N(Q51)(Q52), -B(Q51)(Q52), -C(=O)(Q51), -S(=O)2(Q51) 및 -P(=O)(Q51)(Q52) 중에서 선택된 적어도 하나로 치환된, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -Si(Q61)(Q62)(Q63), -N(Q61)(Q62), -B(Q61)(Q62), -C(=O)(Q61), -S(=O)2(Q61) 및 -P(=O)(Q61)(Q62) 중에서 선택된 적어도 하나로 치환된, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹; 및
-Si(Q71)(Q72)(Q73), -N(Q71)(Q72), -B(Q71)(Q72), -C(=O)(Q71), -S(=O)2(Q71) 및 -P(=O)(Q71)(Q72);
중에서 선택되고,
상기 Q41 내지 Q43, Q51 내지 Q53, Q61 내지 Q63 및 Q71 내지 Q73은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, C1-C60헤테로아릴옥시기, C1-C60헤테로아릴티오기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹; 중수소, -F 및 시아노기 중에서 선택된 적어도 하나로 치환된 C1-C60알킬기; 중수소, -F 및 시아노기 중에서 선택된 적어도 하나로 치환된 C6-C60아릴기; 비페닐기 및 터페닐기 중에서 선택된다.
일 구현예를 따르면, 상기 화학식 4 및 5 중, 상기 M4 및 M5는 서로 독립적으로, Pt, Pd, Cu, Ag, Au, Ir 및 Os 중에서 선택될 수 있다.
일 구현예를 따르면, 상기 화학식 4 및 5 중, 상기 M4 및 M5는 서로 독립적으로, Pt 또는 Ir일 수 있다.
일 구현예를 따르면, M4는 Pt이고, M5는 Ir일 수 있다.
일 구현예를 따르면, 상기 화학식 4 중,
Y41, Y42 및 Y43은 각각 C이고, Y14는 N이거나;
Y41, Y42 및 Y44은 각각 C이고, Y13는 N이거나;
Y41, Y43 및 Y44은 각각 C이고, Y12는 N이거나;
Y42, Y43 및 Y44은 각각 C이고, Y41은 N이거나;
Y41 및 Y44은 각각 C이고, Y42 및 Y43은 각각 N이거나;
Y41 및 Y41는 각각 N이고, Y42 및 Y43은 각각 C이거나;
Y41 및 Y42은 각각 C이고, Y43 및 Y44은 각각 N이거나;
Y41 및 Y42은 각각 N이고, Y43 및 Y44은 각각 C이거나;
Y41 및 Y43은 각각 C이고, Y42 및 Y44은 각각 N이거나; 또는
Y41 및 Y43은 각각 N이고, Y42 및 Y44은 각각 C일 수 있다.
일 구현예를 따르면, 상기 화학식 5 중,
Y51 및 Y52는 각각 C이거나,
Y51은 N이고 Y52는 C이거나,
Y51은 C이고 Y52는 N이거나,
Y51 및 Y52는 각각 N일 수 있다.
일 구현예를 따르면, 상기 화학식 4 및 5 중, A41 내지 A44, A51 및 A52는 서로 독립적으로, 벤젠 그룹, 나프탈렌 그룹, 안트라센 그룹, 페난트렌 그룹, 트리페닐렌 그룹, 파이렌 그룹, 크라이센 그룹, 시클로펜타디엔 그룹, 1,2,3,4-테트라히드로나프탈렌(1,2,3,4-tetrahydronaphthalene) 그룹, 퓨란 그룹, 티오펜 그룹, 실롤 그룹, 인덴 그룹, 플루오렌 그룹, 인돌 그룹, 카바졸 그룹, 벤조퓨란 그룹, 디벤조퓨란 그룹, 벤조티오펜 그룹, 디벤조티오펜 그룹, 벤조실롤 그룹, 디벤조실롤 그룹, 인데노피리딘 그룹, 인돌로피리딘 그룹, 벤조퓨로피리딘 그룹, 벤조티에노피리딘 그룹, 벤조실롤로피리딘 그룹, 인데노피리미딘 그룹, 인돌로피리미딘 그룹, 벤조퓨로피리미딘 그룹, 벤조티에노피리미딘 그룹, 벤조실롤로피리미딘 그룹, 디히드로피리딘 그룹, 피리딘 그룹, 피리미딘 그룹, 피라진 그룹, 피리다진 그룹, 트리아진 그룹, 퀴놀린 그룹, 이소퀴놀린 그룹, 퀴녹살린 그룹, 퀴나졸린 그룹, 페난트롤린 그룹, 피롤 그룹, 피라졸 그룹, 이미다졸 그룹, 2,3-디하이드로이미다졸(2,3-dihydroimidazole) 그룹, 트리아졸 그룹, 2,3-디하이드로트리아졸(2,3-dihydrotriazole) 그룹, 옥사졸 그룹, 이소옥사졸 그룹, 티아졸 그룹, 이소티아졸 그룹, 옥사디아졸 그룹, 티아디아졸 그룹, 벤조피라졸 그룹, 벤즈이미다졸 그룹, 2,3-디하이드로벤즈이미다졸(2,3-dihydrobenzimidazole) 그룹, 이미다조피리딘 그룹, 2,3-디하이드로이미다조피리딘(2,3-dihydroimidazopyridine) 그룹, 이미다조피리미딘 그룹, 2,3-디하이드로이미다조피리미딘(2,3-dihydroimidazopyrimidine) 그룹, 이미다조피라진 그룹, 2,3-디하이드로이미다조피라진(2,3-dihydroimidazopyrazine) 그룹, 벤조옥사졸 그룹, 벤조티아졸 그룹, 벤조옥사디아졸 그룹, 벤조티아디아졸 그룹, 5,6,7,8-테트라히드로이소퀴놀린(5,6,7,8-tetrahydroisoquinoline) 그룹 및 5,6,7,8-테트라히드로퀴놀린(5,6,7,8-tetrahydroquinoline) 중에서 선택될 수 있다.
일 구현예를 따르면, 상기 화학식 4 및 5 중, A41 내지 A44, A51 및 A52는 서로 독립적으로, 하기 화학식 2-1 내지 2-43 중 어느 하나로 표시되는 그룹일 수 있다:
Figure pat00048
Figure pat00049
Figure pat00050
Figure pat00051
Figure pat00052
상기 화학식 2-1 내지 2-43 중,
X21 내지 X23은 서로 독립적으로 C(R24) 및 C-* 중에서 선택되되, X21 내지 X23 중 적어도 둘 이상은 C-*이고,
X24는 N-*이고, X25 및 X26은 서로 독립적으로, C(R24) 및 C-* 중에서 선택되되, X25 및 X26 중 적어도 하나 이상은 C-*이고,
X27 및 X28은 서로 독립적으로 N, N(R25) 및 N-* 중에서 선택되고, X29는 C(R24) 및 C-* 중에서 선택되되, i) X27 및 X28 중 하나 이상은 N-*이고, X29는 C-*이거나, ii) X27 및 X28은 N-*이고 X29는 C(R24)이고,
R21 내지 R25는 서로 독립적으로, 본 명세서 중 R10에 대한 설명을 참조하고,
b21은 1, 2 및 3 중에서 선택되고,
b22는 1, 2, 3, 4 및 5 중에서 선택되고,
b23은 1, 2, 3 및 4 중에서 선택되고,
b24는 1 및 2 중에서 선택되고,
*는 이웃한 원자와의 결합 사이트이다.
일 구현예를 따르면, 상기 화학식 4 중, T41 내지 T44가 모두 단일결합이거나;
T41은 O 및 S 중에서 선택되고, T42 내지 T44는 단일결합이거나;
T42은 O 및 S 중에서 선택되고, T41, T43 및 T44는 단일결합이거나;
T43는 O 및 S 중에서 선택되고, T41, T42 및 T44는 단일결합이거나; 또는
T44는 O 및 S 중에서 선택되고, T41, T42 및 T43는 단일결합일 수 있다.
일 구현예를 따르면, 상기 화학식 4 중, T41 내지 T44가 모두 단일결합일 수 있다.
일 구현예를 따르면, 상기 화학식 5 중 T51 및 T52가 모두 단일결합일 수 있다.
일 구현예를 따르면, Y41과 T41 사이의 결합 또는 Y41과 M4 사이의 결합이 공유 결합 또는 배위 결합이다.
일 구현예를 따르면, Y42와 T42 사이의 결합 또는 Y42와 M4 사이의 결합이 공유 결합 배위 결합이다.
일 구현예를 따르면, Y43과 T43 사이의 결합 또는 Y43과 M4 사이의 결합이 공유 결합 또는 배위 결합이다.
일 구현예를 따르면, Y44와 T44 사이의 결합 또는 Y44와 M4 사이의 결합이 공유 결합 또는 배위 결합이다.
일 구현예를 따르면, Y51과 T51 사이의 결합 또는 Y51과 M5 사이의 결합이 공유 결합 또는 배위 결합이다.
일 구현예를 따르면, Y52와 T52 사이의 결합 또는 Y52와 M5 사이의 결합이 공유 결합 또는 배위 결합이다.
일 구현예를 따르면, L41 내지 L44 및 L51은 서로 독립적으로, 단일결합, *-O-*', *-S-*', *-C(R45)(R46)-*', *-C(R45)=*', *=C(R45)-*', *-C(R45)=C(R45)-*', *-C(=O)-*' 및 *-N(R45)-*' 중에서 선택될 수 있다.
일 구현예를 따르면, 상기 화학식 4 및 5 중, R41 내지 R46, R51 및 R52는 서로 독립적으로,
수소, 중수소, -F, -Cl, -Br, -I, 시아노기, C1-C20알킬기 및 C1-C20알콕시기;
중수소, -F, -Cl, -Br, -I, 시아노기, 페닐기 및 비페닐기 중에서 선택된 적어도 하나로 치환된, C1-C20알킬기 및 C1-C20알콕시기;
시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 비페닐기, 터페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-바이플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 페릴레닐기, 펜타세닐기, 피롤일기, 티오페닐기, 퓨라닐기, 실롤일기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 인돌일기, 이소인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 이소퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 벤조퀴녹살리닐기, 퀴나졸리닐기, 벤조퀴나졸리닐기, 시놀리닐기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤즈이미다졸일기, 벤조퓨라닐기, 벤조티오페닐기, 벤조실롤일기, 벤조티아졸일기, 벤조이소티아졸일기, 벤조옥사졸일기, 벤조이소옥사졸일기, 트리아졸일기, 테트라졸일기, 티아디아졸일기, 옥사디아졸일기, 트리아지닐기, 카바졸일기, 디벤조퓨라닐기, 디벤조티오페닐기, 디벤조실롤일기, 벤조카바졸일기, 나프토벤조퓨라닐기, 나프토벤조티오페닐기, 나프토벤조실롤일기, 디벤조카바졸일기, 디나프토퓨라닐기, 디나프토티오페닐기, 디나프토실롤일기, 이미다조피리디닐기, 이미다조피리미디닐기, 옥사졸로피리디닐기, 티아졸로피리디닐기, 벤조나프티리디닐기, 아자플루오레닐기, 아자스파이로-바이플루오레닐기, 아자카바졸일기, 아자디벤조퓨라닐기, 아자디벤조티오페닐기, 아자디벤조실롤일기, 인데노피롤일기, 인돌로피롤일기, 인데노카바졸일기 및 인돌로카바졸일기;
중수소, -F, -Cl, -Br, -I, 시아노기, C1-C20알킬기, C1-C20알콕시기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 비페닐기, 터페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-바이플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 페릴레닐기, 펜타세닐기, 피롤일기, 티오페닐기, 퓨라닐기, 실롤일기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 인돌일기, 이소인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 이소퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 벤조퀴녹살리닐기, 퀴나졸리닐기, 벤조퀴나졸리닐기, 시놀리닐기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤즈이미다졸일기, 벤조퓨라닐기, 벤조티오페닐기, 벤조실롤일기, 벤조티아졸일기, 벤조이소티아졸일기, 벤조옥사졸일기, 벤조이소옥사졸일기, 트리아졸일기, 테트라졸일기, 티아디아졸일기, 옥사디아졸일기, 트리아지닐기, 카바졸일기, 디벤조퓨라닐기, 디벤조티오페닐기, 디벤조실롤일기, 벤조카바졸일기, 나프토벤조퓨라닐기, 나프토벤조티오페닐기, 나프토벤조실롤일기, 디벤조카바졸일기, 디나프토퓨라닐기, 디나프토티오페닐기, 디나프토실롤일기, 이미다조피리디닐기, 이미다조피리미디닐기, 옥사졸로피리디닐기, 티아졸로피리디닐기, 벤조나프티리디닐기, 아자플루오레닐기, 아자스파이로-바이플루오레닐기, 아자카바졸일기, 아자디벤조퓨라닐기, 아자디벤조티오페닐기, 아자디벤조실롤일기, 인데노피롤일기, 인돌로피롤일기, 인데노카바졸일기, 인돌로카바졸일기, -Si(Q31)(Q32)(Q33), -N(Q31)(Q32), -B(Q31)(Q32), -C(=O)(Q31), -S(=O)(Q31), -S(=O)2(Q31), -P(=O)(Q31)(Q32) 및 -P(=S)(Q31)(Q32) 중에서 선택된 적어도 하나로 치환된, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 비페닐기, 터페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-바이플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 페릴레닐기, 펜타세닐기, 피롤일기, 티오페닐기, 퓨라닐기, 실롤일기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 인돌일기, 이소인돌일기, 인다졸일기, 푸리닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 이소퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 벤조퀴녹살리닐기, 퀴나졸리닐기, 벤조퀴나졸리닐기, 시놀리닐기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤즈이미다졸일기, 벤조퓨라닐기, 벤조티오페닐기, 벤조실롤일기, 벤조티아졸일기, 벤조이소티아졸일기, 벤조옥사졸일기, 벤조이소옥사졸일기, 트리아졸일기, 테트라졸일기, 티아디아졸일기, 옥사디아졸일기, 트리아지닐기, 카바졸일기, 디벤조퓨라닐기, 디벤조티오페닐기, 디벤조실롤일기, 벤조카바졸일기, 나프토벤조퓨라닐기, 나프토벤조티오페닐기, 나프토벤조실롤일기, 디벤조카바졸일기, 디나프토퓨라닐기, 디나프토티오페닐기, 디나프토실롤일기, 이미다조피리디닐기, 이미다조피리미디닐기, 옥사졸로피리디닐기, 티아졸로피리디닐기, 벤조나프티리디닐기, 아자플루오레닐기, 아자스파이로-바이플루오레닐기, 아자카바졸일기, 아자디벤조퓨라닐기, 아자디벤조티오페닐기, 아자디벤조실롤일기, 인데노피롤일기, 인돌로피롤일기, 인데노카바졸일기 및 인돌로카바졸일기; 및
-Si(Q1)(Q2)(Q3), -B(Q1)(Q2), -N(Q1)(Q2), -P(Q1)(Q2), -C(=O)(Q1), -S(=O)(Q1), -S(=O)2(Q1), -P(=O)(Q1)(Q2) 및 -P(=S)(Q1)(Q2) 중에서 선택되고;
Q1 내지 Q3 및 Q31 내지 Q33은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, C1-C60헤테로아릴옥시기, C1-C60헤테로아릴티오기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, 중수소, -F 및 시아노기 중에서 선택된 적어도 하나로 치환된 C1-C60알킬기, 중수소, -F 및 시아노기 중에서 선택된 적어도 하나로 치환된 C6-C60아릴기, 비페닐기 및 터페닐기 중에서 선택될 수 있다.
일 구현예를 따르면, R41 내지 R46, R51 및 R52는 서로 독립적으로,
수소, 중수소, -F, -Cl, -Br, -I, 메틸기, 에틸기, n-프로필기, iso-프로필기, n-부틸기, sec-부틸기, iso-부틸기, tert-부틸기, 에테닐기, 프로페닐기, 부테닐기, 메톡시기, 에톡시기, n-프로폭시기, iso-프로폭시기, n-부톡시기, sec-부톡시기, iso-부톡시기 및 tert-부톡시기; 및
전술한 화학식 5-1 내지 5-26 및 화학식 6-1 내지 6-55 중에서 선택된 어느 하나로 표시된 그룹; 중에서 선택될 수 있다.
일 구현예를 따르면, 상기 화학식 4 및 5 중, R41 내지 R46, R51 및 R52는 서로 독립적으로,
수소, 중수소, -F, -Cl, -Br, -I, 시아노기, C1-C20알킬기 및 C1-C20알콕시기;
중수소, -F, -Cl, -Br, -I, 시아노기, 페닐기 및 비페닐기 중에서 선택된 적어도 하나로 치환된, C1-C20알킬기 및 C1-C20알콕시기; 및
페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-바이플루오레닐기, 카바졸일기, 디벤조퓨라닐기, 디벤조티오페닐기 및 디벤조실롤기; 및
중수소, -F, -Cl, -Br, -I, 시아노기, C1-C20알킬기, C1-C20알콕시기, 페닐기 및 비페닐기 중에서 선택된 적어도 하나로 치환된, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-바이플루오레닐기, 카바졸일기, 디벤조퓨라닐기, 디벤조티오페닐기 및 디벤조실롤기;
중에서 선택될 수 있다.
일 구현예를 따르면, (i) 상기 화학식 4 중,
Y41 및 Y42가 각각 N이고, Y43 및 Y44가 각각 C이고, m43이 0인 경우에,
A43은 6원(6-membered) 헤테로시클릭 그룹일 수 있다.
상기 6원 헤테로시클릭 그룹은 예를 들어, 벤젠 그룹, 피리딘 그룹, 피리미딘 그룹, 피라진 그룹, 피리다진 그룹 및 트리아진 그룹 중에서 선택될 수 있다.
일 구현예를 따르면, (ii) 상기 화학식 5 중,
A51이 피리딘 그룹이고, A52이 벤젠 그룹인 경우에,
R51 및 R52중 적어도 하나가 수소가 아닐 수 있다.
일 구현예를 따르면, 상기 인광 도펀트는 하기 화합물 2-1 내지 2-45 중에서 선택된 1종 이상을 포함할 수 있다.
<화합물 2-1> <화합물 2-2>
Figure pat00053
Figure pat00054
<화합물 2-3> <화합물 2-4>
Figure pat00055
Figure pat00056
<화합물 2-5> <화합물 2-6>
Figure pat00057
Figure pat00058
<화합물 2-7> <화합물 2-8>
Figure pat00059
Figure pat00060
<화합물 2-9> <화합물 2-10>
Figure pat00061
Figure pat00062
<화합물 2-11> <화합물 2-12>
Figure pat00063
Figure pat00064
<화합물 2-13> <화합물 2-14>
Figure pat00065
Figure pat00066
<화합물 2-15> <화합물 2-16>
Figure pat00067
Figure pat00068
<화합물 2-17> <화합물 2-18>
Figure pat00069
Figure pat00070
<화합물 2-19> <화합물 2-20>
Figure pat00071
Figure pat00072
<화합물 2-21> <화합물 2-22>
Figure pat00073
Figure pat00074
<화합물 2-23> <화합물 2-24>
Figure pat00075
Figure pat00076
<화합물 2-25> <화합물 2-26>
Figure pat00077
Figure pat00078
<화합물 2-27> <화합물 2-28>
Figure pat00079
Figure pat00080
<화합물 2-29> <화합물 2-30>
Figure pat00081
Figure pat00082
<화합물 2-31> <화합물 2-32>
Figure pat00083
Figure pat00084
<화합물 2-33> <화합물 2-34>
Figure pat00085
Figure pat00086
<화합물 2-35> <화합물 2-36>
Figure pat00087
Figure pat00088
<화합물 2-37> <화합물 2-38>
Figure pat00089
Figure pat00090
<화합물 2-39> <화합물 2-40>
Figure pat00091
Figure pat00092
<화합물 2-41> <화합물 2-42>
Figure pat00093
Figure pat00094
<화합물 2-43> <화합물 2-44>
Figure pat00095
Figure pat00096
<화합물 2-45>
Figure pat00097
.
상기 유기 발광 소자는 상기 호스트 및 상기 인광 도펀트가 전술한 수식 3을 만족하므로, 상기 호스트의 삼중항 에너지가 상기 인광 도펀트의 삼중항 에너지와 같거나 더 크기 때문에, 삼중항 상태의 엑시톤이 발광에 이용될 수 있다. 따라서, 상기 유기 발광 소자의 구동 전압이 낮아지고 발광 효율이 향상될 수 있으며, 높은 외부 양자 효율을 구현할 수 있다.
일 구현예를 따르면, 상기 발광층 중 상기 호스트의 함량이 상기 인광 도펀트의 함량보다 높을 수 있다.
일 구현예를 따르면, 상기 발광층은 최대 발광 파장이 420nm 이상 475nm 이하인 청색광을 방출할 수 있다.
일 구현예에 따르면, 상기 제1전극이 애노드이고, 상기 제2전극이 캐소드이고, 상기 유기층은 상기 제1전극과 상기 발광층 사이에 배치된 정공 수송 영역 및 상기 발광층과 상기 제2전극 사이에 배치된 전자 수송 영역을 더 포함하고, 상기 정공 수송 영역은, 정공 주입층, 정공 수송층, 발광 보조층, 전자 저지층 또는 이의 임의의 조합을 포함하고,
상기 전자 수송 영역은, 정공 저지층, 전자 수송층, 전자 주입층 또는 이의 임의의 조합을 포함할 수 있다.
일 구현예에 따르면, 상기 유기 발광 소자의 정공 수송 영역이 p-도펀트를 포함하고, 상기 p-도펀트의 LUMO는 -3.5eV 이하일 수 있다.
일 구현예를 따르면, 상기 정공 수송 영역이 전자 저지층을 포함하고, 상기 전자 저지층은 카바졸-함유 화합물을 포함할 수 있다. 일 구현예를 따르면, 상기 전자 저지층은 상기 발광층에 직접 접하는 것일 수 있다.
일 구현예에 따르면, 상기 유기 발광 소자의 전자 수송 영역이 금속-함유 물질, 예를 들어 알칼리 금속, 알칼리 토금속, 희토류 금속, 알칼리 금속 화합물, 알칼리 토금속 화합물, 희토류 금속 화합물, 알칼리 금속 착체, 알칼리 토금속 착체, 희토류 금속 착체, 또는 이들 중 임의의 조합을 더 포함할 수 있다.
일 구현예를 따르면, 상기 전자 수송 영역이 정공 저지층을 포함하고, 상기 정공 저지층은 디벤조티오펜-함유 화합물을 포함할 수 있다. 일 구현예를 따르면, 상기 정공 저지층은 상기 발광층에 직접 접하는 것일 수 있다.
본 명세서 중 "유기층"은 상기 유기 발광 소자 중 제1전극과 제2전극 사이에 개재된 단일 및/또는 복수의 모든 층을 가리키는 용어이다. 상기 "유기층"의 층에 포함된 물질이 유기물로 한정되는 것은 아니다.
[도 1에 대한 설명]
도 1은 본 발명의 일 구현예를 따르는 유기 발광 소자(10)의 단면도를 개략적으로 도시한 것이다. 상기 유기 발광 소자(10)는 제1전극(110), 유기층(150) 및 제2전극(190)을 포함한다.
이하, 도 1을 참조하여 본 발명의 일 구현예를 따르는 유기 발광 소자(10)의 구조 및 제조 방법을 설명하면 다음과 같다.
[제1전극(110)]
도 1의 제1전극(110)의 하부 또는 제2전극(190)의 상부에는 기판이 추가로 배치될 수 있다. 상기 기판으로는, 기계적 강도, 열안정성, 투명성, 표면 평활성, 취급 용이성 및 방수성이 우수한 유리 기판 또는 플라스틱 기판을 사용할 수 있다.
상기 제1전극(110)은, 예를 들면, 기판 상부에, 제1전극용 물질을 증착법 또는 스퍼터링법 등을 이용하여 제공함으로써 형성될 수 있다. 상기 제1전극(110)이 애노드일 경우, 정공 주입이 용이하도록, 제1전극용 물질은, 높은 일함수를 갖는 물질 중에서 선택될 수 있다.
상기 제1전극(110)은 반사형 전극, 반투과형 전극 또는 투과형 전극일 수 있다. 투과형 전극인 제1전극(110)을 형성하기 위하여, 제1전극용 물질은, 산화인듐주석(ITO), 산화인듐아연(IZO), 산화주석(SnO2), 산화아연(ZnO) 및 이의 임의의 조합 중에서 선택될 수 있으나, 이에 한정되는 것은 아니다. 또는, 반투과형 전극 또는 반사형 전극인 제1전극(110)을 형성하기 위하여, 제1전극용 물질은, 마그네슘(Mg), 은(Ag), 알루미늄(Al), 알루미늄-리튬(Al-Li), 칼슘(Ca), 마그네슘-인듐(Mg-In), 마그네슘-은(Mg-Ag) 및 이의 임의의 조합 중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
상기 제1전극(110)은 단일층인 단층 구조 또는 복수의 층을 갖는 다층 구조를 가질 수 있다. 예를 들어, 상기 제1전극(110)은 ITO/Ag/ITO의 3층 구조를 가질 수 있으나, 이에 한정되는 것은 아니다.
[유기층(150)]
상기 제1전극(110) 상부에는 유기층(150)이 배치되어 있다. 상기 유기층(150)은 발광층을 포함한다.
상기 유기층(150)은, 상기 제1전극(110)과 상기 발광층 사이에 개재된 정공 수송 영역(hole transport region) 및 상기 발광층과 상기 제2전극(190) 사이에 개재된 전자 수송 영역(electron transport region)을 더 포함할 수 있다.
[유기층(150) 중 정공 수송 영역]
상기 정공 수송 영역은, i) 단일 물질로 이루어진 단일층으로 이루어진 단층 구조, ii) 복수의 서로 다른 물질로 이루어진 단일층으로 이루어진 단층 구조 또는 iii) 복수의 서로 다른 물질로 이루어진 복수의 층을 갖는 다층 구조를 가질 수 있다.
상기 정공 수송 영역은, 정공 주입층(HIL), 정공 수송층(HTL), 발광 보조층 및 전자 저지층(EBL) 중에서 선택된 적어도 하나의 층을 포함할 수 있다.
예를 들어, 상기 정공 수송 영역은, 복수의 서로 다른 물질로 이루어진 단일층으로 이루어진 단층 구조를 갖거나, 제1전극(110)으로부터 차례로 적층된 정공 주입층/정공 수송층, 정공 주입층/정공 수송층/발광 보조층, 정공 주입층/발광 보조층, 정공 수송층/발광 보조층 또는 정공 주입층/정공 수송층/전자 저지층의 다층 구조를 가질 수 있으나, 이에 한정되는 것은 아니다.
상기 정공 수송 영역은, m-MTDATA, TDATA, 2-TNATA, NPB(NPD), β-NPB, TPD, Spiro-TPD, Spiro-NPB, 메틸화된-NPB, TAPC, HMTPD, TCTA(4,4',4"-tris(N-carbazolyl)triphenylamine (4,4',4"-트리스(N-카바졸일)트리페닐아민)), PANI/DBSA (Polyaniline/Dodecylbenzenesulfonic acid (폴리아닐린/도데실벤젠술폰산)), PEDOT/PSS(Poly(3,4-ethylenedioxythiophene)/Poly(4-styrenesulfonate) (폴리(3,4-에틸렌디옥시티오펜)/폴리(4-스티렌술포네이트))), PANI/CSA (Polyaniline/Camphor sulfonic acid (폴리아닐린/캠퍼술폰산)), PANI/PSS (Polyaniline/Poly(4-styrenesulfonate) (폴리아닐린/폴리(4-스티렌술포네이트)), 하기 화학식 201로 표시되는 화합물 및 하기 화학식 202로 표시되는 화합물 중에서 선택된 적어도 하나를 포함할 수 있다:
Figure pat00098
Figure pat00099
<화학식 201>
Figure pat00100
<화학식 202>
Figure pat00101
상기 화학식 201 및 202 중,
L201 내지 L204는 서로 독립적으로, 치환 또는 비치환된 C3-C10시클로알킬렌기, 치환 또는 비치환된 C1-C10헤테로시클로알킬렌기, 치환 또는 비치환된 C3-C10시클로알케닐렌기, 치환 또는 비치환된 C1-C10헤테로시클로알케닐렌기, 치환 또는 비치환된 C6-C60아릴렌기, 치환 또는 비치환된 C1-C60헤테로아릴렌기, 치환 또는 비치환된 2가 비-방향족 축합다환 그룹 및 치환 또는 비치환된 2가 비-방향족 헤테로축합다환 그룹 중에서 선택되고,
L205은, *-O-*', *-S-*', *-N(Q201)-*', 치환 또는 비치환된 C1-C20알킬렌기, 치환 또는 비치환된 C2-C20알케닐렌기, 치환 또는 비치환된 C3-C10시클로알킬렌기, 치환 또는 비치환된 C1-C10헤테로시클로알킬렌기, 치환 또는 비치환된 C3-C10시클로알케닐렌기, 치환 또는 비치환된 C1-C10헤테로시클로알케닐렌기, 치환 또는 비치환된 C6-C60아릴렌기, 치환 또는 비치환된 C1-C60헤테로아릴렌기, 치환 또는 비치환된 2가 비-방향족 축합다환 그룹 및 치환 또는 비치환된 2가 비-방향족 헤테로축합다환 그룹 중에서 선택되고,
xa1 내지 xa4는 서로 독립적으로, 0 내지 3의 정수 중에서 선택되고,
xa5는 1 내지 10의 정수 중에서 선택되고,
R201 내지 R204 및 Q201은 서로 독립적으로, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C1-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C1-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C6-C60아릴옥시기, 치환 또는 비치환된 C6-C60아릴티오기, 치환 또는 비치환된 C1-C60헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹 및 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹 중에서 선택될 수 있다.
예를 들어, 상기 화학식 202 중 R201과 R202는, 선택적으로(optionally), 단일결합, 디메틸-메틸렌기 또는 디페닐-메틸렌기를 통하여 서로 연결될 수 있고, R203과 R204는, 선택적으로, 단일결합, 디메틸-메틸렌기 또는 디페닐-메틸렌기를 통하여 서로 연결될 수 있다.
일 구현예에 따르면, 상기 화학식 201 및 202 중,
L201 내지 L205는 서로 독립적으로,
페닐렌기, 펜탈레닐렌기, 인데닐렌기, 나프틸렌기, 아줄레닐렌기, 헵탈레닐렌기, 인다세닐렌기, 아세나프틸렌기, 플루오레닐렌기, 스파이로-비플루오레닐렌기, 벤조플루오레닐렌기, 디벤조플루오레닐렌기, 페날레닐렌기, 페난트레닐렌기, 안트라세닐렌기, 플루오란테닐렌기, 트리페닐레닐렌기, 파이레닐렌기, 크라이세닐렌기, 나프타세닐렌기, 피세닐렌기, 페릴레닐렌기, 펜타페닐렌기, 헥사세닐렌기, 펜타세닐렌기, 루비세닐렌기, 코로네닐렌기, 오발레닐렌기, 티오페닐렌기, 퓨라닐렌기, 카바졸일렌기, 인돌일렌기, 이소인돌일렌기, 벤조퓨라닐렌기, 벤조티오페닐렌기, 디벤조퓨라닐렌기, 디벤조티오페닐렌기, 벤조카바졸일렌기, 디벤조카바졸일렌기, 디벤조실롤일렌기 및 피리디닐렌기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C20알킬기, C1-C20알콕시기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 비페닐기, 터페닐기, C1-C10알킬기로 치환된 페닐기, -F로 치환된 페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기, 오발레닐기, 티오페닐기, 퓨라닐기, 카바졸일기, 인돌일기, 이소인돌일기, 벤조퓨라닐기, 벤조티오페닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 디벤조실롤일기, 피리디닐기, -Si(Q31)(Q32)(Q33) 및 -N(Q31)(Q32) 중에서 선택된 적어도 하나로 치환된, 페닐렌기, 펜탈레닐렌기, 인데닐렌기, 나프틸렌기, 아줄레닐렌기, 헵탈레닐렌기, 인다세닐렌기, 아세나프틸렌기, 플루오레닐렌기, 스파이로-비플루오레닐렌기, 벤조플루오레닐렌기, 디벤조플루오레닐렌기, 페날레닐렌기, 페난트레닐렌기, 안트라세닐렌기, 플루오란테닐렌기, 트리페닐레닐렌기, 파이레닐렌기, 크라이세닐렌기, 나프타세닐렌기, 피세닐렌기, 페릴레닐렌기, 펜타페닐렌기, 헥사세닐렌기, 펜타세닐렌기, 루비세닐렌기, 코로네닐렌기, 오발레닐렌기, 티오페닐렌기, 퓨라닐렌기, 카바졸일렌기, 인돌일렌기, 이소인돌일렌기, 벤조퓨라닐렌기, 벤조티오페닐렌기, 디벤조퓨라닐렌기, 디벤조티오페닐렌기, 벤조카바졸일렌기, 디벤조카바졸일렌기, 디벤조실롤일렌기 및 피리디닐렌기;
중에서 선택되고,
상기 Q31 내지 Q33은 서로 독립적으로, C1-C10알킬기, C1-C10알콕시기, 페닐기, 비페닐기, 터페닐기 및 나프틸기 중에서 선택될 수 있다.
다른 구현예에 따르면, xa1 내지 xa4는 서로 독립적으로, 0, 1 또는 2일 수 있다.
또 다른 구현예에 따르면, xa5는 1, 2, 3 또는 4일 수 있다.
또 다른 구현예에 따르면, R201 내지 R204 및 Q201은 서로 독립적으로, 페닐기, 비페닐기, 터페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기, 오발레닐기, 티오페닐기, 퓨라닐기, 카바졸일기, 인돌일기, 이소인돌일기, 벤조퓨라닐기, 벤조티오페닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 디벤조실롤일기 및 피리디닐기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C20알킬기, C1-C20알콕시기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 비페닐기, 터페닐기, C1-C10알킬기로 치환된 페닐기, -F로 치환된 페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기, 오발레닐기, 티오페닐기, 퓨라닐기, 카바졸일기, 인돌일기, 이소인돌일기, 벤조퓨라닐기, 벤조티오페닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 디벤조실롤일기, 피리디닐기, -Si(Q31)(Q32)(Q33) 및 -N(Q31)(Q32) 중에서 선택된 적어도 하나로 치환된, 페닐기, 비페닐기, 터페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기, 오발레닐기, 티오페닐기, 퓨라닐기, 카바졸일기, 인돌일기, 이소인돌일기, 벤조퓨라닐기, 벤조티오페닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 디벤조실롤일기 및 피리디닐기;
중에서 선택될 수 있고,
상기 Q31 내지 Q33에 대한 설명은 본 명세서에 기재된 바를 참조한다.
또 다른 구현예에 따르면, 상기 화학식 201 중 R201 내지 R203 중 적어도 하나는, 서로 독립적으로,
플루오레닐기, 스파이로-비플루오레닐기, 카바졸일기, 디벤조퓨라닐기 및 디벤조티오페닐기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C20알킬기, C1-C20알콕시기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 비페닐기, 터페닐기, C1-C10알킬기로 치환된 페닐기, -F로 치환된 페닐기, 나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 카바졸일기, 디벤조퓨라닐기 및 디벤조티오페닐기 중에서 선택된 적어도 하나로 치환된, 플루오레닐기, 스파이로-비플루오레닐기, 카바졸일기, 디벤조퓨라닐기 및 디벤조티오페닐기;
중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
또 다른 구현예에 따르면, 상기 화학식 202 중 i) R201과 R202은 단일결합을 통하여 서로 연결될 수 있거나, 및/또는 ii) R203과 R204은 단일결합을 통하여 서로 연결될 수 있다.
또 다른 구현예에 따르면, 상기 화학식 202 중 R201 내지 R204 중 적어도 하나는,
카바졸일기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C20알킬기, C1-C20알콕시기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 비페닐기, 터페닐기, C1-C10알킬기로 치환된 페닐기, -F로 치환된 페닐기, 나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 카바졸일기, 디벤조퓨라닐기 및 디벤조티오페닐기 중에서 선택된 적어도 하나로 치환된 카바졸일기;
중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
상기 화학식 201로 표시되는 화합물은 하기 화학식 201A로 표시될 수 있다:
<화학식 201A>
Figure pat00102
예를 들어, 상기 화학식 201로 표시되는 화합물은 하기 화학식 201A(1)로 표시될 수 있으나, 이에 한정되는 것은 아니다:
<화학식 201A(1)>
Figure pat00103
또 다른 예로서, 상기 화학식 201로 표시되는 화합물은 하기 화학식 201A-1로 표시될 수 있으나, 이에 한정되는 것은 아니다:
<화학식 201A-1>
Figure pat00104
한편, 상기 화학식 202로 표시되는 화합물은 하기 화학식 202A로 표시될 수 있다:
<화학식 202A>
Figure pat00105
또 다른 구현예에 따르면, 상기 화학식 202로 표시되는 화합물은 하기 화학식 202A-1로 표시될 수 있다:
<화학식 202A-1>
Figure pat00106
상기 화학식 201A, 201A(1), 201A-1, 202A 및 202A-1 중,
L201 내지 L203, xa1 내지 xa3, xa5 및 R202 내지 R204에 대한 설명은 본 명세서에 기재된 바를 참조하고,
R211 및 R212에 대한 설명은 본 명세서 중 R203에 대한 설명을 참조하고,
R213 내지 R217은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C20알킬기, C1-C20알콕시기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기, 시클로펜테닐기, 시클로헥세닐기, 페닐기, 비페닐기, 터페닐기, C1-C10알킬기로 치환된 페닐기, -F로 치환된 페닐기, 펜탈레닐기, 인데닐기, 나프틸기, 아줄레닐기, 헵탈레닐기, 인다세닐기, 아세나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 나프타세닐기, 피세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 루비세닐기, 코로네닐기, 오발레닐기, 티오페닐기, 퓨라닐기, 카바졸일기, 인돌일기, 이소인돌일기, 벤조퓨라닐기, 벤조티오페닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 디벤조실롤일기 및 피리디닐기 중에서 선택될 수 있다.
상기 정공 수송 영역은 하기 화합물 HT1 내지 HT39 중에서 선택된 적어도 하나의 화합물을 포함할 수 있으나, 이에 한정되는 것은 아니다:
Figure pat00107
Figure pat00108
Figure pat00109
Figure pat00110
Figure pat00111
Figure pat00112
Figure pat00113
상기 정공 수송 영역의 두께는 약 100Å 내지 약 10000Å, 예를 들면, 약 100Å 내지 약 1000Å일 수 있다. 상기 정공 수송 영역이 정공 주입층 및 정공 수송층 중 적어도 하나를 포함한다면, 상기 정공 주입층의 두께는 약 100Å 내지 약 9000Å, 예를 들면, 약 100Å 내지 약 1000Å이고, 상기 정공 수송층의 두께는 약 50Å 내지 약 2000Å, 예를 들면 약 100Å 내지 약 1500Å일 수 있다. 상기 정공 수송 영역, 정공 주입층 및 정공 수송층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 만족스러운 정도의 정공 수송 특성을 얻을 수 있다.
상기 발광 보조층은 발광층에서 방출되는 광의 파장에 따른 광학적 공진 거리를 보상하여 광 방출 효율을 증가시키는 역할을 하는 층이고, 상기 전자 저지층은 전자 수송 영역으로부터의 전자 주입을 방지하는 역할을 하는 층이다. 상기 발광 보조층 및 전자 저지층에는 상술한 바와 같은 물질이 포함될 수 있다.
[p-도펀트]
상기 정공 수송 영역은 상술한 바와 같은 물질 외에, 도전성 향상을 위하여 전하-생성 물질을 더 포함할 수 있다. 상기 전하-생성 물질은 상기 정공 수송 영역 내에 균일하게 또는 불균일하게 분산되어 있을 수 있다.
상기 전하-생성 물질은 예를 들면, p-도펀트일 수 있다.
일 구현예에 따르면, 상기 p-도펀트의 LUMO는 -3.5eV 이하일 수 있다.
상기 p-도펀트는, 퀴논 유도체, 금속 산화물 및 시아노기-함유 화합물 중에서 선택된 적어도 하나를 포함할 수 있으나, 이에 한정되는 것은 아니다.
예를 들어, 상기 p-도펀트는,
TCNQ (Tetracyanoquinodimethane) 및 F4-TCNQ (2,3,5,6-Tetrafluoro-7,7,8,8-tetracyanoquinodimethane) 등과 같은 퀴논 유도체;
텅스텐 산화물 및 몰리브덴 산화물 등과 같은 금속 산화물;
HAT-CN (1,4,5,8,9,11-hexaazatriphenylene-hexacarbonitrile); 및
하기 화학식 221로 표시되는 화합물;
중에서 선택된 적어도 하나를 포함할 수 있으나, 이에 한정되는 것은 아니다:
<HAT-CN> <F4-TCNQ>
Figure pat00114
Figure pat00115
<화학식 221>
Figure pat00116
상기 화학식 221 중,
R221 내지 R223은 서로 독립적으로, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C1-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C1-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C1-C60헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹 및 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹 중에서 선택되되, 상기 R221 내지 R223 중 적어도 하나는 시아노기, -F, -Cl, -Br, -I, -F로 치환된 C1-C20알킬기, -Cl로 치환된 C1-C20알킬기, -Br로 치환된 C1-C20알킬기 및 -I로 치환된 C1-C20알킬기 중에서 선택된 적어도 하나의 치환기를 갖는다.
[유기층(150) 중 발광층]
상기 유기 발광 소자(10)가 풀 컬러 유기 발광 소자일 경우, 발광층은, 개별 부화소별로, 적색 발광층, 녹색 발광층 및 청색 발광층으로 패터닝될 수 있다. 또는, 상기 발광층은, 적색 발광층, 녹색 발광층 및 청색 발광층 중에서 선택된 2 이상의 층이 접촉 또는 이격되어 적층된 구조를 갖거나, 적색광 방출 물질, 녹색광 방출 물질 및 청색광 방출 물질 중에서 선택된 2 이상의 물질이 층구분없이 혼합된 구조를 가져, 백색광을 방출할 수 있다.
상기 발광층은 호스트 및 인광 도펀트를 포함할 수 있다.
상기 발광층 중 도펀트의 함량은 통상적으로 호스트 약 100 중량부에 대하여, 약 0.01 내지 약 40 중량부, 예를 들어 약 0.01 내지 약 15 중량부의 범위에서 선택될 수 있으며, 이에 한정되는 것은 아니다.
상기 발광층의 두께는 약 100Å 내지 약 1000Å, 예를 들면 약 200Å 내지 약 600Å일 수 있다. 상기 발광층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 우수한 발광 특성을 나타낼 수 있다.
[발광층 중 호스트]
상기 호스트는 전술한 헤테로시클릭 화합물을 포함할 수 있다.
일 구현예를 따르면, 상기 호스트는 하기 화학식 301로 표시되는 화합물을 더 포함할 수 있다.
<화학식 301>
[Ar301]xb11-[(L301)xb1-R301]xb21
상기 화학식 301 중,
Ar301은 치환 또는 비치환된 C5-C60카보시클릭 그룹 또는 치환 또는 비치환된 C1-C60헤테로시클릭 그룹이고,
xb11은 1, 2 또는 3이고,
L301은, 치환 또는 비치환된 C3-C10시클로알킬렌기, 치환 또는 비치환된 C1-C10헤테로시클로알킬렌기, 치환 또는 비치환된 C3-C10시클로알케닐렌기, 치환 또는 비치환된 C1-C10헤테로시클로알케닐렌기, 치환 또는 비치환된 C6-C60아릴렌기, 치환 또는 비치환된 C1-C60헤테로아릴렌기, 치환 또는 비치환된 2가 비-방향족 축합다환 그룹 및 치환 또는 비치환된 2가 비-방향족 헤테로축합다환 그룹 중에서 선택되고,
xb1는 0 내지 5의 정수 중에서 선택되고,
R301은, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, 치환 또는 비치환된 C1-C60알킬기, 치환 또는 비치환된 C2-C60알케닐기, 치환 또는 비치환된 C2-C60알키닐기, 치환 또는 비치환된 C1-C60알콕시기, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C1-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C1-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C6-C60아릴옥시기, 치환 또는 비치환된 C6-C60아릴티오기, 치환 또는 비치환된 C1-C60헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹, 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹, -Si(Q301)(Q302)(Q303), -N(Q301)(Q302), -B(Q301)(Q302), -C(=O)(Q301), -S(=O)2(Q301) 및 -P(=O)(Q301)(Q302) 중에서 선택되고,
xb21는 1 내지 5의 정수 중에서 선택되고,
Q301 내지 Q303는 서로 독립적으로, C1-C10알킬기, C1-C10알콕시기, 페닐기, 비페닐기, 터페닐기 및 나프틸기 중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
일 구현예에 따르면, 상기 화학식 301 중 Ar301은,
나프탈렌 그룹, 플루오렌 그룹, 스파이로-비플루오렌 그룹, 벤조플루오렌 그룹, 디벤조플루오렌 그룹, 페날렌 그룹, 페난트렌 그룹, 안트라센 그룹, 플루오란텐 그룹, 트리페닐렌 그룹, 파이렌 그룹, 크라이센 그룹, 나프타센 그룹, 피센 그룹, 페릴렌 그룹, 펜타펜 그룹, 인데노안트라센 그룹, 디벤조퓨란 그룹 및 디벤조티오펜 그룹; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기, -Si(Q31)(Q32)(Q33), -N(Q31)(Q32), -B(Q31)(Q32), -C(=O)(Q31), -S(=O)2(Q31) 및 -P(=O)(Q31)(Q32) 중에서 선택된 적어도 하나로 치환된, 나프탈렌 그룹, 플루오렌 그룹, 스파이로-비플루오렌 그룹, 벤조플루오렌 그룹, 디벤조플루오렌 그룹, 페날렌 그룹, 페난트렌 그룹, 안트라센 그룹, 플루오란텐 그룹, 트리페닐렌 그룹, 파이렌 그룹, 크라이센 그룹, 나프타센 그룹, 피센 그룹, 페릴렌 그룹, 펜타펜 그룹, 인데노안트라센 그룹, 디벤조퓨란 그룹 및 디벤조티오펜 그룹;
중에서 선택되고,
Q31 내지 Q33은 서로 독립적으로, C1-C10알킬기, C1-C10알콕시기, 페닐기, 비페닐기, 터페닐기 및 나프틸기 중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
상기 화학식 301 중 xb11이 2 이상일 경우 2 이상의 Ar301은 단일결합을 통하여 서로 연결될 수 있다.
다른 구현예에 따르면, 상기 화학식 301로 표시되는 화합물은 하기 화학식 301-1 또는 301-2로 표시될 수 있다:
<화학식 301-1>
Figure pat00117
<화학식 301-2>
Figure pat00118
상기 화학식 301-1 내지 301-2 중
A301 내지 A304는 서로 독립적으로, 벤젠, 나프탈렌, 페난트렌, 플루오란텐, 트리페닐렌, 파이렌, 크라이센, 피리딘, 피리미딘, 인덴, 플루오렌, 스파이로-비플루오렌, 벤조플루오렌, 디벤조플루오렌, 인돌, 카바졸, 벤조카바졸, 디벤조카바졸, 퓨란, 벤조퓨란, 디벤조퓨란, 나프토퓨란, 벤조나프토퓨란, 디나프토퓨란, 티오펜, 벤조티오펜, 디벤조티오펜, 나프토티오펜, 벤조나프토티오펜 및 디나프토티오펜 중에서 선택되고,
X301은 O, S 또는 N-[(L304)xb4-R304]이고,
R311 내지 R314는 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기 -Si(Q31)(Q32)(Q33), -N(Q31)(Q32), -B(Q31)(Q32), -C(=O)(Q31), -S(=O)2(Q31) 및 -P(=O)(Q31)(Q32) 중에서 선택되고,
xb22 및 xb23은 서로 독립적으로, 0, 1 또는 2이고,
L301, xb1, R301 및 Q31 내지 Q33에 대한 설명은 본 명세서에 기재된 바를 참조하고,
L302 내지 L304에 대한 설명은 서로 독립적으로, 상기 L301에 대한 설명을 참조하고,
Xb2 내지 xb4에 대한 설명은 서로 독립적으로, 상기 xb1에 대한 설명을 참조하고,
R302 내지 R304에 대한 설명은 서로 독립적으로, 상기 R301에 대한 설명을 참조한다.
예를 들어, 상기 화학식 301, 301-1 및 301-2 중 L301 내지 L304는 서로 독립적으로,
페닐렌기, 나프틸렌기, 플루오레닐렌기, 스파이로-비플루오레닐렌기, 벤조플루오레닐렌기, 디벤조플루오레닐렌기, 페난트레닐렌기, 안트라세닐렌기, 플루오란테닐렌기, 트리페닐레닐렌기, 파이레닐렌기, 크라이세닐렌기, 페릴레닐렌기, 펜타페닐렌기, 헥사세닐렌기, 펜타세닐렌기, 티오페닐렌기, 퓨라닐렌기, 카바졸일렌기, 인돌일렌기, 이소인돌일렌기, 벤조퓨라닐렌기, 벤조티오페닐렌기, 디벤조퓨라닐렌기, 디벤조티오페닐렌기, 벤조카바졸일렌기, 디벤조카바졸일렌기, 디벤조실롤일렌기, 피리디닐렌기, 이미다졸일렌기, 피라졸일렌기, 티아졸일렌기, 이소티아졸일렌기, 옥사졸일렌기, 이속사졸일렌기, 티아디아졸일렌기, 옥사디아졸일렌기, 피라지닐렌기, 피리미디닐렌기, 피리다지닐렌기, 트리아지닐렌기, 퀴놀리닐렌기, 이소퀴놀리닐렌기, 벤조퀴놀리닐렌기, 프탈라지닐렌기, 나프티리디닐렌기, 퀴녹살리닐렌기, 퀴나졸리닐렌기, 시놀리닐렌기, 페난트리디닐렌기, 아크리디닐렌기, 페난트롤리닐렌기, 페나지닐렌기, 벤조이미다졸일렌기, 이소벤조티아졸일렌기, 벤조옥사졸일렌기, 이소벤조옥사졸일렌기, 트리아졸일렌기, 테트라졸일렌기, 이미다조피리디닐렌기, 이미다조피리미디닐렌기 및 아자카바졸일렌기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 티오페닐기, 퓨라닐기, 카바졸일기, 인돌일기, 이소인돌일기, 벤조퓨라닐기, 벤조티오페닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 디벤조실롤일기, 피리디닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 티아디아졸일기, 옥사디아졸일기, 피라지닐기, 피리미디닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 이미다조피리디닐기, 이미다조피리미디닐기, 아자카바졸일기, -Si(Q31)(Q32)(Q33), -N(Q31)(Q32), -B(Q31)(Q32), -C(=O)(Q31), -S(=O)2(Q31) 및 -P(=O)(Q31)(Q32) 중에서 선택된 적어도 하나로 치환된, 페닐렌기, 나프틸렌기, 플루오레닐렌기, 스파이로-비플루오레닐렌기, 벤조플루오레닐렌기, 디벤조플루오레닐렌기, 페난트레닐렌기, 안트라세닐렌기, 플루오란테닐렌기, 트리페닐레닐렌기, 파이레닐렌기, 크라이세닐렌기, 페릴레닐렌기, 펜타페닐렌기, 헥사세닐렌기, 펜타세닐렌기, 티오페닐렌기, 퓨라닐렌기, 카바졸일렌기, 인돌일렌기, 이소인돌일렌기, 벤조퓨라닐렌기, 벤조티오페닐렌기, 디벤조퓨라닐렌기, 디벤조티오페닐렌기, 벤조카바졸일렌기, 디벤조카바졸일렌기, 디벤조실롤일렌기, 피리디닐렌기, 이미다졸일렌기, 피라졸일렌기, 티아졸일렌기, 이소티아졸일렌기, 옥사졸일렌기, 이속사졸일렌기, 티아디아졸일렌기, 옥사디아졸일렌기, 피라지닐렌기, 피리미디닐렌기, 피리다지닐렌기, 트리아지닐렌기, 퀴놀리닐렌기, 이소퀴놀리닐렌기, 벤조퀴놀리닐렌기, 프탈라지닐렌기, 나프티리디닐렌기, 퀴녹살리닐렌기, 퀴나졸리닐렌기, 시놀리닐렌기, 페난트리디닐렌기, 아크리디닐렌기, 페난트롤리닐렌기, 페나지닐렌기, 벤조이미다졸일렌기, 이소벤조티아졸일렌기, 벤조옥사졸일렌기, 이소벤조옥사졸일렌기, 트리아졸일렌기, 테트라졸일렌기, 이미다조피리디닐렌기, 이미다조피리미디닐렌기 및 아자카바졸일렌기;
중에서 선택되고,
상기 Q31 내지 Q33에 대한 설명은 본 명세서에 기재된 바를 참조할 수 있다.
다른 예로서, 상기 화학식 301, 301-1 및 301-2 중 R301 내지 R304는 서로 독립적으로,
페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 티오페닐기, 퓨라닐기, 카바졸일기, 인돌일기, 이소인돌일기, 벤조퓨라닐기, 벤조티오페닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 디벤조실롤일기, 피리디닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 티아디아졸일기, 옥사디아졸일기, 피라지닐기, 피리미디닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 이미다조피리디닐기, 이미다조피리미디닐기 및 아자카바졸일기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 티오페닐기, 퓨라닐기, 카바졸일기, 인돌일기, 이소인돌일기, 벤조퓨라닐기, 벤조티오페닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 디벤조실롤일기, 피리디닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 티아디아졸일기, 옥사디아졸일기, 피라지닐기, 피리미디닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 이미다조피리디닐기, 이미다조피리미디닐기, 아자카바졸일기, -Si(Q31)(Q32)(Q33), -N(Q31)(Q32), -B(Q31)(Q32), -C(=O)(Q31), -S(=O)2(Q31) 및 -P(=O)(Q31)(Q32) 중에서 선택된 적어도 하나로 치환된, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 티오페닐기, 퓨라닐기, 카바졸일기, 인돌일기, 이소인돌일기, 벤조퓨라닐기, 벤조티오페닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 디벤조실롤일기, 피리디닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 티아디아졸일기, 옥사디아졸일기, 피라지닐기, 피리미디닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 이미다조피리디닐기, 이미다조피리미디닐기 및 아자카바졸일기;
중에서 선택되고,
상기 Q31 내지 Q33에 대한 설명은 본 명세서에 기재된 바를 참조할 수 있다.
또 다른 예로서, 상기 호스트는 알칼리토 금속 착체를 더 포함할 수 있다. 예를 들어, 상기 호스트는 Be 착체 (예를 들면, 하기 화합물 H55), Mg 착체 및 Zn 착체 중에서 선택될 수 있다.
상기 호스트는 ADN (9,10-Di(2-naphthyl)anthracene), MADN (2-Methyl-9,10-bis(naphthalen-2-yl)anthracene), TBADN (9,10-di-(2-naphthyl)-2-t-butyl-anthracene), CBP (4,4′-bis(N-carbazolyl)-1,1′-biphenyl), mCP (1,3-di-9-carbazolylbenzene) 및 TCP (1,3,5-tri(carbazol-9-yl)benzene) 중에서 선택된 적어도 하나를 더 포함할 수 있으나, 이에 한정되는 것은 아니다.
[유기층(150) 중 발광층에 포함된 인광 도펀트]
상기 인광 도펀트는 전술한 유기금속 화합물을 포함할 수 있다.
일 구현예를 따르면, 상기 인광 도펀트는 하기 화학식 401로 표시되는 화합물을 더 포함할 수 있다.
<화학식 401>
M(L401)xc1(L402)xc2
<화학식 402>
Figure pat00119
상기 화학식 401 및 402 중,
M은 이리듐(Ir), 백금(Pt), 팔라듐(Pd), 오스뮴(Os), 티탄(Ti), 지르코늄(Zr), 하프늄(Hf), 유로퓸(Eu), 테르븀(Tb), 로듐(Rh) 및 툴륨(Tm) 중에서 선택되고,
L401은 상기 화학식 402로 표시되는 리간드 중에서 선택되고, xc1은 1, 2 또는 3이고, xc1이 2 이상일 경우 2 이상의 L401은 서로 동일하거나 상이하고,
L402는 유기 리간드이고, xc2는 0 내지 4의 정수 중에서 선택되고, xc2가 2 이상일 경우 2 이상의 L402는 서로 동일하거나 상이하고,
X401 내지 X404는 서로 독립적으로, 질소 또는 탄소이고,
X401과 X403은 단일결합 또는 이중 결합을 통하여 연결되고, X402와 X404는 단일결합 또는 이중 결합을 통하여 연결되고,
A401 및 A402는 서로 독립적으로, C5-C60카보시클릭 그룹 또는 C1-C60헤테로시클릭 그룹이고,
X405는 단일결합, *-O-*', *-S-*', *-C(=O)-*', *-N(Q411)-*', *-C(Q411)(Q412)-*', *-C(Q411)=C(Q412)-*', *-C(Q411)=*' 또는 *=C(Q411)=*'이고, 상기 Q411 및 Q412는, 수소, 중수소, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기 또는 나프틸기이고,
X406은 단일결합, O 또는 S이고,
R401 및 R402는 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, 치환 또는 비치환된 C1-C20알킬기, 치환 또는 비치환된 C1-C20알콕시기, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C1-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C1-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C6-C60아릴옥시기, 치환 또는 비치환된 C6-C60아릴티오기, 치환 또는 비치환된 C1-C60헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹 및 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹, -Si(Q401)(Q402)(Q403), -N(Q401)(Q402), -B(Q401)(Q402), -C(=O)(Q401), -S(=O)2(Q401) 및 -P(=O)(Q401)(Q402) 중에서 선택되고, 상기 Q401 내지 Q403은 서로 독립적으로, C1-C10알킬기, C1-C10알콕시기, C6-C20아릴기 및 C1-C20헤테로아릴기 중에서 선택되고,
xc11 및 xc12는 서로 독립적으로, 0 내지 10의 정수 중에서 선택되고,
상기 화학식 402 중 * 및 *'은 상기 화학식 401 중 M과의 결합 사이트이다.
일 구현예에 따르면, 상기 화학식 402 중 A401 및 A402는 서로 독립적으로, 벤젠 그룹, 나프탈렌 그룹, 플루오렌 그룹, 스파이로-바이플루오렌 그룹, 인덴 그룹, 피롤 그룹, 티오펜 그룹, 퓨란(furan) 그룹, 이미다졸 그룹, 피라졸 그룹, 티아졸 그룹, 이소티아졸 그룹, 옥사졸 그룹, 이속사졸(isoxazole) 그룹, 피리딘 그룹, 피라진 그룹, 피리미딘 그룹, 피리다진 그룹, 퀴놀린 그룹, 이소퀴놀린 그룹, 벤조퀴놀린 그룹, 퀴녹살린 그룹, 퀴나졸린 그룹, 카바졸 그룹, 벤조이미다졸 그룹, 벤조퓨란(benzofuran) 그룹, 벤조티오펜 그룹, 이소벤조티오펜 그룹, 벤조옥사졸 그룹, 이소벤조옥사졸 그룹, 트리아졸 그룹, 테트라졸 그룹, 옥사디아졸 그룹, 트리아진 그룹, 디벤조퓨란(dibenzofuran) 그룹 및 디벤조티오펜 그룹 중에서 선택될 수 있다.
다른 구현예에 따르면, 상기 화학식 402 중 i) X401은 질소이고, X402는 탄소이거나, 또는 ii) X401과 X402가 모두 질소일 수 있다.
또 다른 구현예에 따르면, 상기 화학식 402 중 R401 및 R402는 서로 독립적으로,
수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C20알킬기 및 C1-C20알콕시기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, 페닐기, 나프틸기, 시클로펜틸기, 시클로헥실기, 아다만틸기, 노르보나닐기 및 노르보네닐기 중에서 선택된 적어도 하나로 치환된, C1-C20알킬기 및 C1-C20알콕시기;
시클로펜틸기, 시클로헥실기, 아다만틸기, 노르보나닐기, 노르보네닐기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기, 디벤조퓨라닐기 및 디벤조티오페닐기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C20알킬기, C1-C20알콕시기, 시클로펜틸기, 시클로헥실기, 아다만틸기, 노르보나닐기, 노르보네닐기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기, 디벤조퓨라닐기 및 디벤조티오페닐기 중에서 선택된 적어도 하나로 치환된, 시클로펜틸기, 시클로헥실기, 아다만틸기, 노르보나닐기, 노르보네닐기 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기, 디벤조퓨라닐기 및 디벤조티오페닐기; 및
-Si(Q401)(Q402)(Q403), -N(Q401)(Q402), -B(Q401)(Q402), -C(=O)(Q401), -S(=O)2(Q401) 및 -P(=O)(Q401)(Q402);
중에서 선택되고,
상기 Q401 내지 Q403은 서로 독립적으로, C1-C10알킬기, C1-C10알콕시기, 페닐기, 비페닐기 및 나프틸기 중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
또 다른 구현예에 따르면, 상기 화학식 401 중 xc1이 2 이상일 경우, 2 이상의 L401 중 2개의 A401은 선택적으로(optionally), 연결기인 X407을 통하여 서로 연결되거나, 2개의 A402는 선택적으로, 연결기인 X408을 통하여 서로 연결될 수 있다 (하기 화합물 PD1 내지 PD4 및 PD7 참조). 상기 X407 및 X408은 서로 독립적으로, 단일결합, *-O-*', *-S-*', *-C(=O)-*', *-N(Q413)-*', *-C(Q413)(Q414)-*' 또는 *-C(Q413)=C(Q414)-*' (여기서, Q413 및 Q414는 서로 독립적으로, 수소, 중수소, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기 또는 나프틸기임)일 수 있으나, 이에 한정되는 것은 아니다.
상기 화학식 401 중 L402는 임의의 1가, 2가 또는 3가의 유기 리간드일 수 있다. 예를 들어, 상기 L402는 할로겐, 디케톤 (예를 들면, 아세틸아세토네이트), 카르복실산(예를 들면, 피콜리네이트), -C(=O), 이소니트릴, -CN 및 포스포러스 (예를 들면, 포스핀(phosphine), 포스파이트(phosphite)) 중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
또는, 상기 인광 도펀트는 예를 들어, 하기 화합물 PD1 내지 PD25 중에서 선택된 어느 하나를 더 포함할 수 있으나, 이에 한정되는 것은 아니다:
Figure pat00120
Figure pat00121
Figure pat00122
[유기층(150) 중 전자 수송 영역]
상기 전자 수송 영역은 i) 단일 물질로 이루어진 단일층으로 이루어진 단층 구조, ii) 복수의 서로 다른 물질로 이루어진 단일층으로 이루어진 단층 구조 또는 iii) 복수의 서로 다른 물질로 이루어진 복수의 층을 갖는 다층 구조를 가질 수 있다.
상기 전자 수송 영역은, 버퍼층, 정공 저지층, 전자 조절층, 전자 수송층(ETL) 및 전자 주입층 중에서 선택된 적어도 하나의 층을 포함할 수 있으나, 이에 한정되는 것은 아니다.
예를 들어, 상기 전자 수송 영역은, 발광층으로부터 차례로 적층된 전자 수송층/전자 주입층, 정공 저지층/전자 수송층/전자 주입층, 전자 조절층/전자 수송층/전자 주입층, 또는 버퍼층/전자 수송층/전자 주입층 등의 구조를 가질 수 있으나, 이에 한정되는 것은 아니다.
상기 전자 수송 영역(예를 들면, 상기 전자 수송 영역 중 버퍼층, 정공 저지층, 전자 조절층 또는 전자 수송층)은, π 전자 결핍성 함질소 고리를 적어도 하나 포함한 금속-비함유 화합물을 포함할 수 있다.
상기 "π 전자 결핍성 함질소 고리"는, 고리-형성 모이어티로서, 적어도 하나의 *-N=*' 모이어티를 갖는 C1-C60헤테로시클릭 그룹을 의미한다.
예를 들어, 상기 "π 전자 결핍성 함질소 고리"는, i) 적어도 하나의 *-N=*' 모이어티를 갖는 5원 내지 7원 헤테로모노시클릭 그룹이거나, ii) 적어도 하나의 *-N=*' 모이어티를 갖는 5원 내지 7원 헤테로모노시클릭 그룹 중 2 이상이 서로 축합되어 있는 헤테로폴리시클릭 그룹이거나, 또는 iii) 적어도 하나의 *-N=*' 모이어티를 갖는 5원 내지 7원 헤테로모노시클릭 그룹 중 적어도 하나와, 적어도 하나의 C5-C60카보시클릭 그룹이 서로 축합되어 있는 헤테로폴리시클릭 그룹일 수 있다.
상기 π 전자 결핍성 함질소 고리의 구체예로는, 이미다졸, 피라졸, 티아졸, 이소티아졸, 옥사졸, 이속사졸, 피리딘, 피라진, 피리미딘, 피리다진, 인다졸, 푸린(purine), 퀴놀린, 이소퀴놀린, 벤조퀴놀린, 프탈라진, 나프티리딘, 퀴녹살린, 퀴나졸린, 시놀린, 페난트리딘, 아크리딘, 페난트롤린, 페나진, 벤조이미다졸, 이소벤조티아졸, 벤조옥사졸, 이소벤조옥사졸, 트리아졸, 테트라졸, 옥사디아졸, 트리아진, 티아디아졸, 이미다조피리딘, 이미다조피리미딘, 아자카바졸 등을 들 수 있으나, 이에 한정되는 것은 아니다.
예를 들어, 상기 전자 수송 영역은 하기 화학식 601로 표시되는 화합물을 포함할 수 있다.
<화학식 601>
[Ar601]xe11-[(L601)xe1-R601]xe21
상기 화학식 601 중,
Ar601은 치환 또는 비치환된 C5-C60카보시클릭 그룹 또는 치환 또는 비치환된 C1-C60헤테로시클릭 그룹이고,
xe11은 1, 2 또는 3이고,
L601은, 치환 또는 비치환된 C3-C10시클로알킬렌기, 치환 또는 비치환된 C1-C10헤테로시클로알킬렌기, 치환 또는 비치환된 C3-C10시클로알케닐렌기, 치환 또는 비치환된 C1-C10헤테로시클로알케닐렌기, 치환 또는 비치환된 C6-C60아릴렌기, 치환 또는 비치환된 C1-C60헤테로아릴렌기, 치환 또는 비치환된 2가 비-방향족 축합다환 그룹 및 치환 또는 비치환된 2가 비-방향족 헤테로축합다환 그룹 중에서 선택되고,
xe1는 0 내지 5의 정수 중에서 선택되고,
R601은, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C1-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C1-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C6-C60아릴옥시기, 치환 또는 비치환된 C6-C60아릴티오기, 치환 또는 비치환된 C1-C60헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹, 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹, -Si(Q601)(Q602)(Q603), - -C(=O)(Q601), -S(=O)2(Q601) 및 -P(=O)(Q601)(Q602) 중에서 선택되고,
상기 Q601 내지 Q603은 서로 독립적으로, C1-C10알킬기, C1-C10알콕시기, 페닐기, 비페닐기, 터페닐기 또는 나프틸기이고,
xe21는 1 내지 5의 정수 중에서 선택된다.
일 구현예에 따르면, 상기 xe11개의 Ar601 및 xe21개의 R601 중 적어도 하나는, 상술한 바와 같은 π 전자 결핍성 함질소 고리를 포함할 수 있다.
일 구현예에 따르면, 상기 화학식 601 중 고리 Ar601은,
벤젠 그룹, 나프탈렌 그룹, 플루오렌 그룹, 스파이로-비플루오렌 그룹, 벤조플루오렌 그룹, 디벤조플루오렌 그룹, 페날렌 그룹, 페난트렌 그룹, 안트라센 그룹, 플루오란텐 그룹, 트리페닐렌 그룹, 파이렌 그룹, 크라이센 그룹, 나프타센 그룹, 피센 그룹, 페릴렌 그룹, 펜타펜 그룹, 인데노안트라센 그룹, 디벤조퓨란 그룹, 디벤조티오펜 그룹, 카바졸 그룹, 이미다졸 그룹, 피라졸 그룹, 티아졸 그룹, 이소티아졸 그룹, 옥사졸 그룹, 이속사졸 그룹, 피리딘 그룹, 피라진 그룹, 피리미딘 그룹, 피리다진 그룹, 인다졸 그룹, 푸린 그룹, 퀴놀린 그룹, 이소퀴놀린 그룹, 벤조퀴놀린 그룹, 프탈라진 그룹, 나프티리딘 그룹, 퀴녹살린 그룹, 퀴나졸린 그룹, 시놀린 그룹, 페난트리딘 그룹, 아크리딘 그룹, 페난트롤린 그룹, 페나진 그룹, 벤조이미다졸 그룹, 이소벤조티아졸 그룹, 벤조옥사졸 그룹, 이소벤조옥사졸 그룹, 트리아졸 그룹, 테트라졸 그룹, 옥사디아졸 그룹, 트리아진 그룹, 티아디아졸 그룹, 이미다조피리딘 그룹, 이미다조피리미딘 그룹 및 아자카바졸 그룹; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기, -Si(Q31)(Q32)(Q33), -S(=O)2(Q31) 및 -P(=O)(Q31)(Q32) 중에서 선택된 적어도 하나로 치환된, 벤젠 그룹, 나프탈렌 그룹, 플루오렌 그룹, 스파이로-비플루오렌 그룹, 벤조플루오렌 그룹, 디벤조플루오렌 그룹, 페날렌 그룹, 페난트렌 그룹, 안트라센 그룹, 플루오란텐 그룹, 트리페닐렌 그룹, 파이렌 그룹, 크라이센 그룹, 나프타센 그룹, 피센 그룹, 페릴렌 그룹, 펜타펜 그룹, 인데노안트라센 그룹, 디벤조퓨란 그룹, 디벤조티오펜 그룹, 카바졸 그룹, 이미다졸 그룹, 피라졸 그룹, 티아졸 그룹, 이소티아졸 그룹, 옥사졸 그룹, 이속사졸 그룹, 피리딘 그룹, 피라진 그룹, 피리미딘 그룹, 피리다진 그룹, 인다졸 그룹, 푸린 그룹, 퀴놀린 그룹, 이소퀴놀린 그룹, 벤조퀴놀린 그룹, 프탈라진 그룹, 나프티리딘 그룹, 퀴녹살린 그룹, 퀴나졸린 그룹, 시놀린 그룹, 페난트리딘 그룹, 아크리딘 그룹, 페난트롤린 그룹, 페나진 그룹, 벤조이미다졸 그룹, 이소벤조티아졸 그룹, 벤조옥사졸 그룹, 이소벤조옥사졸 그룹, 트리아졸 그룹, 테트라졸 그룹, 옥사디아졸 그룹, 트리아진 그룹, 티아디아졸 그룹, 이미다조피리딘 그룹, 이미다조피리미딘 그룹 및 아자카바졸 그룹;
중에서 선택될 수 있고,
상기 Q31 내지 Q33은 서로 독립적으로, C1-C10알킬기, C1-C10알콕시기, 페닐기, 비페닐기, 터페닐기 및 나프틸기 중에서 선택될 수 있다.
상기 화학식 601 중 xe11이 2 이상일 경우 2 이상의 Ar601은 단일결합을 통하여 서로 연결될 수 있다.
다른 구현예에 따르면, 상기 화학식 601 중 Ar601은 안트라센 그룹일 수 있다.
또 다른 구현예에 따르면, 상기 601로 표시되는 화합물은 하기 화학식 601-1로 표시될 수 있다:
<화학식 601-1>
Figure pat00123
상기 화학식 601-1 중,
X614는 N 또는 C(R614)이고, X615는 N 또는 C(R615)이고, X616은 N 또는 C(R616)이고, X614 내지 X616 중 적어도 하나는 N이고,
L611 내지 L613은 서로 독립적으로, 상기 L601에 대한 설명을 참조하고,
xe611 내지 xe613은 서로 독립적으로, 상기 xe1에 대한 설명을 참조하고,
R611 내지 R613은 서로 독립적으로, 상기 R601에 대한 설명을 참조하고,
R614 내지 R616은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기 및 나프틸기 중에서 선택될 수 있다.
일 구현예에 따르면, 상기 화학식 601 및 601-1 중 L601 및 L611 내지 L613은 서로 독립적으로,
페닐렌기, 나프틸렌기, 플루오레닐렌기, 스파이로-비플루오레닐렌기, 벤조플루오레닐렌기, 디벤조플루오레닐렌기, 페난트레닐렌기, 안트라세닐렌기, 플루오란테닐렌기, 트리페닐레닐렌기, 파이레닐렌기, 크라이세닐렌기, 페릴레닐렌기, 펜타페닐렌기, 헥사세닐렌기, 펜타세닐렌기, 티오페닐렌기, 퓨라닐렌기, 카바졸일렌기, 인돌일렌기, 이소인돌일렌기, 벤조퓨라닐렌기, 벤조티오페닐렌기, 디벤조퓨라닐렌기, 디벤조티오페닐렌기, 벤조카바졸일렌기, 디벤조카바졸일렌기, 디벤조실롤일렌기, 피리디닐렌기, 이미다졸일렌기, 피라졸일렌기, 티아졸일렌기, 이소티아졸일렌기, 옥사졸일렌기, 이속사졸일렌기, 티아디아졸일렌기, 옥사디아졸일렌기, 피라지닐렌기, 피리미디닐렌기, 피리다지닐렌기, 트리아지닐렌기, 퀴놀리닐렌기, 이소퀴놀리닐렌기, 벤조퀴놀리닐렌기, 프탈라지닐렌기, 나프티리디닐렌기, 퀴녹살리닐렌기, 퀴나졸리닐렌기, 시놀리닐렌기, 페난트리디닐렌기, 아크리디닐렌기, 페난트롤리닐렌기, 페나지닐렌기, 벤조이미다졸일렌기, 이소벤조티아졸일렌기, 벤조옥사졸일렌기, 이소벤조옥사졸일렌기, 트리아졸일렌기, 테트라졸일렌기, 이미다조피리디닐렌기, 이미다조피리미디닐렌기 및 아자카바졸일렌기; 및
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 티오페닐기, 퓨라닐기, 카바졸일기, 인돌일기, 이소인돌일기, 벤조퓨라닐기, 벤조티오페닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 디벤조실롤일기, 피리디닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 티아디아졸일기, 옥사디아졸일기, 피라지닐기, 피리미디닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 이미다조피리디닐기, 이미다조피리미디닐기 및 아자카바졸일기 중에서 선택된 적어도 하나로 치환된, 페닐렌기, 나프틸렌기, 플루오레닐렌기, 스파이로-비플루오레닐렌기, 벤조플루오레닐렌기, 디벤조플루오레닐렌기, 페난트레닐렌기, 안트라세닐렌기, 플루오란테닐렌기, 트리페닐레닐렌기, 파이레닐렌기, 크라이세닐렌기, 페릴레닐렌기, 펜타페닐렌기, 헥사세닐렌기, 펜타세닐렌기, 티오페닐렌기, 퓨라닐렌기, 카바졸일렌기, 인돌일렌기, 이소인돌일렌기, 벤조퓨라닐렌기, 벤조티오페닐렌기, 디벤조퓨라닐렌기, 디벤조티오페닐렌기, 벤조카바졸일렌기, 디벤조카바졸일렌기, 디벤조실롤일렌기, 피리디닐렌기, 이미다졸일렌기, 피라졸일렌기, 티아졸일렌기, 이소티아졸일렌기, 옥사졸일렌기, 이속사졸일렌기, 티아디아졸일렌기, 옥사디아졸일렌기, 피라지닐렌기, 피리미디닐렌기, 피리다지닐렌기, 트리아지닐렌기, 퀴놀리닐렌기, 이소퀴놀리닐렌기, 벤조퀴놀리닐렌기, 프탈라지닐렌기, 나프티리디닐렌기, 퀴녹살리닐렌기, 퀴나졸리닐렌기, 시놀리닐렌기, 페난트리디닐렌기, 아크리디닐렌기, 페난트롤리닐렌기, 페나지닐렌기, 벤조이미다졸일렌기, 이소벤조티아졸일렌기, 벤조옥사졸일렌기, 이소벤조옥사졸일렌기, 트리아졸일렌기, 테트라졸일렌기, 이미다조피리디닐렌기, 이미다조피리미디닐렌기 및 아자카바졸일렌기;
중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
다른 구현예에 따르면, 상기 화학식 601 및 601-1 중 xe1 및 xe611 내지 xe613은 서로 독립적으로, 0, 1 또는 2일 수 있다.
또 다른 구현예에 따르면, 상기 화학식 601 및 601-1 중 R601 및 R611 내지 R613은 서로 독립적으로,
페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 티오페닐기, 퓨라닐기, 카바졸일기, 인돌일기, 이소인돌일기, 벤조퓨라닐기, 벤조티오페닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 디벤조실롤일기, 피리디닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 티아디아졸일기, 옥사디아졸일기, 피라지닐기, 피리미디닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 이미다조피리디닐기, 이미다조피리미디닐기 및 아자카바졸일기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 티오페닐기, 퓨라닐기, 카바졸일기, 인돌일기, 이소인돌일기, 벤조퓨라닐기, 벤조티오페닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 디벤조실롤일기, 피리디닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 티아디아졸일기, 옥사디아졸일기, 피라지닐기, 피리미디닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 이미다조피리디닐기, 이미다조피리미디닐기 및 아자카바졸일기 중에서 선택된 적어도 하나로 치환된, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 크라이세닐기, 페릴레닐기, 펜타페닐기, 헥사세닐기, 펜타세닐기, 티오페닐기, 퓨라닐기, 카바졸일기, 인돌일기, 이소인돌일기, 벤조퓨라닐기, 벤조티오페닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 벤조카바졸일기, 디벤조카바졸일기, 디벤조실롤일기, 피리디닐기, 이미다졸일기, 피라졸일기, 티아졸일기, 이소티아졸일기, 옥사졸일기, 이속사졸일기, 티아디아졸일기, 옥사디아졸일기, 피라지닐기, 피리미디닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 프탈라지닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 시놀리닐기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 벤조이미다졸일기, 이소벤조티아졸일기, 벤조옥사졸일기, 이소벤조옥사졸일기, 트리아졸일기, 테트라졸일기, 이미다조피리디닐기, 이미다조피리미디닐기 및 아자카바졸일기; 및
-S(=O)2(Q601) 및 -P(=O)(Q601)(Q602);
중에서 선택되고,
상기 Q601 및 Q602에 대한 설명은 본 명세서에 기재된 바를 참조한다.
상기 전자 수송 영역은 하기 화합물 ET1 내지 ET36 중에서 선택된 적어도 하나의 화합물을 포함할 수 있으나, 이에 한정되는 것은 아니다:
Figure pat00124
Figure pat00125
Figure pat00126
Figure pat00127
Figure pat00128
Figure pat00129
Figure pat00130
Figure pat00131
Figure pat00132
Figure pat00133
Figure pat00134
Figure pat00135
또는, 상기 전자 수송 영역은 BCP(2,9-Dimethyl-4,7-diphenyl-1,10-phenanthroline), Bphen(4,7-Diphenyl-1,10-phenanthroline), Alq3, BAlq, TAZ(3-(Biphenyl-4-yl)-5-(4-tert-butylphenyl)-4-phenyl-4H-1,2,4-triazole) 및 NTAZ 중에서 선택된 적어도 하나의 화합물을 포함할 수 있다.
Figure pat00136
상기 버퍼층, 정공 저지층 또는 전자 조절층의 두께는 서로 독립적으로, 약 20Å 내지 약 1000Å, 예를 들면 약 30Å 내지 약 300Å일 수 있다. 상기 버퍼층, 정공 저지층 또는 전자 조절층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 우수한 정공 저지 특성 또는 전자 조절 특성을 얻을 수 있다.
상기 전자 수송층의 두께는 약 100Å 내지 약 1000Å, 예를 들면 약 150Å 내지 약 500Å일 수 있다. 상기 전자 수송층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 만족스러운 정도의 전자 수송 특성을 얻을 수 있다.
상기 전자 수송 영역(예를 들면, 상기 전자 수송 영역 중 전자 수송층)은 상술한 바와 같은 물질 외에, 금속-함유 물질을 더 포함할 수 있다.
상기 금속-함유 물질은 알칼리 금속 착체 및 알칼리 토금속 착체 중에서 선택된 적어도 하나를 포함할 수 있다. 상기 알칼리 금속 착체의 금속 이온은, Li 이온, Na 이온, K 이온, Rb 이온 및 Cs 이온 중에서 선택될 수 있고, 상기 알칼리 토금속 착체의 금속 이온은 Be 이온, Mg 이온, Ca 이온, Sr 이온 및 Ba 이온 중에서 선택될 수 있다. 상기 알칼리 금속 착체 및 알칼리 토금속 착체의 금속 이온에 배위된 리간드는, 서로 독립적으로, 히드록시퀴놀린, 히드록시이소퀴놀린, 히드록시벤조퀴놀린, 히드록시아크리딘, 히드록시페난트리딘, 히드록시페닐옥사졸, 히드록시페닐티아졸, 히드록시디페닐옥사디아졸, 히드록시디페닐티아디아졸, 히드록시페닐피리딘, 히드록시페닐벤조이미다졸, 히드록시페닐벤조티아졸, 비피리딘, 페난트롤린 및 시클로펜타다이엔 중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
예를 들면, 상기 금속-함유 물질은 Li 착체를 포함할 수 있다. 상기 Li 착체는, 예를 들면, 하기 화합물 ET-D1(리튬 퀴놀레이트, LiQ) 또는 ET-D2을 포함할 수 있다.
Figure pat00137
상기 전자 수송 영역은, 제2전극(190)으로부터의 전자 주입을 용이하게 하는 전자 주입층을 포함할 수 있다. 상기 전자 주입층은 상기 제2전극(190)과 직접(directly) 접촉할 수 있다.
상기 전자 주입층은 i) 단일 물질로 이루어진 단일층으로 이루어진 단층 구조, ii) 복수의 서로 다른 물질로 이루어진 단일층으로 이루어진 단층 구조 또는 iii) 복수의 서로 다른 물질로 이루어진 복수의 층을 갖는 다층 구조를 가질 수 있다.
상기 전자 주입층은 알칼리 금속, 알칼리 토금속, 희토류 금속, 알칼리 금속 화합물, 알칼리 토금속 화합물, 희토류 금속 화합물, 알칼리 금속 착체, 알칼리 토금속 착체, 희토류 금속 착체 또는 이들 중 임의의 조합을 포함할 수 있다.
상기 알칼리 금속은, Li, Na, K, Rb 및 Cs 중에서 선택될 수 있다. 일 구현예에 따르면, 상기 알칼리 금속은 Li, Na 또는 Cs일 수 있다. 다른 구현예에 따르면, 상기 알칼리 금속은 Li 또는 Cs일 수 있으나, 이에 한정되는 것은 아니다.
상기 알칼리 토금속은, Mg, Ca, Sr, 및 Ba 중에서 선택될 수 있다.
상기 희토류 금속은 Sc, Y, Ce, Tb, Yb 및 Gd 중에서 선택될 수 있다.
상기 알칼리 금속 화합물, 알칼리 토금속 화합물 및 상기 희토류 금속 화합물은, 상기 알칼리 금속, 상기 알칼리 토금속 및 희토류 금속의 산화물 및 할로겐화물(예를 들면, 불화물, 염화물, 브롬화물, 요오드화물 등) 중에서 선택될 수 있다.
상기 알칼리 금속 화합물은, Li2O, Cs2O, K2O 등과 같은 알칼리 금속 산화물 및 LiF, NaF, CsF, KF, LiI, NaI, CsI, KI 등과 같은 알칼리 금속 할로겐화물 중에서 선택될 수 있다. 일 구현예에 따르면, 상기 알칼리 금속 화합물은, LiF, Li2O, NaF, LiI, NaI, CsI, KI 중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
상기 알칼리 토금속 화합물은, BaO, SrO, CaO, BaxSr1-xO(0<x<1), BaxCa1-xO(0<x<1) 등과 같은 알칼리 토금속 화합물 중에서 선택될 수 있다. 일 구현예에 따르면, 상기 알칼리 토금속 화합물은, BaO, SrO 및 CaO 중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
상기 희토류 금속 화합물은, YbF3, ScF3, ScO3, Y2O3, Ce2O3, GdF3, 및 TbF3 중에서 선택될 수 있다. 일 구현예에 따르면, 상기 희토류 금속 화합물은 YbF3, ScF3, TbF3, YbI3, ScI3, TbI3 중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
상기 알칼리 금속 착체, 알칼리 토금속 착체 및 희토류 금속 착체는, 상술한 바와 같은 알칼리 금속, 알칼리 토금속 및 희토류 금속의 이온을 포함하고, 상기 알칼리 금속 착체, 알칼리 토금속 착체 및 희토류 금속 착체의 금속 이온에 배위된 리간드는, 서로 독립적으로, 히드록시퀴놀린, 히드록시이소퀴놀린, 히드록시벤조퀴놀린, 히드록시아크리딘, 히드록시페난트리딘, 히드록시페닐옥사졸, 히드록시페닐티아졸, 히드록시디페닐옥사디아졸, 히드록시디페닐티아디아졸, 히드록시페닐피리딘, 히드록시페닐벤조이미다졸, 히드록시페닐벤조티아졸, 비피리딘, 페난트롤린 및 시클로펜타다이엔 중에서 선택될 수 있으나, 이에 한정되는 것은 아니다.
상기 전자 주입층은 상술한 바와 같은 알칼리 금속, 알칼리 토금속, 희토류 금속, 알칼리 금속 화합물, 알칼리 토금속 화합물, 희토류 금속 화합물, 알칼리 금속 착체, 알칼리 토금속 착체, 희토류 금속 착체 또는 이들 중 임의의 조합만으로 이루어져 있거나, 상기 유기물을 더 포함할 수 있다. 상기 전자 주입층이 유기물을 더 포함할 경우, 상기 알칼리 금속, 알칼리 토금속, 희토류 금속, 알칼리 금속 화합물, 알칼리 토금속 화합물, 희토류 금속 화합물, 알칼리 금속 착체, 알칼리 토금속 착체, 희토류 금속 착체 또는 이들 중 임의의 조합은 상기 유기물로 이루어진 매트릭스에 균일 또는 불균일하게 분산되어 있을 수 있다.
상기 전자 주입층의 두께는 약 1Å 내지 약 100Å, 약 3Å 내지 약 90Å일 수 있다. 상기 전자 주입층의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승없이 만족스러운 정도의 전자 주입 특성을 얻을 수 있다.
[제2전극(190)]
상술한 바와 같은 유기층(150) 상부에는 제2전극(190)이 배치되어 있다. 상기 제2전극(190)은 전자 주입 전극인 캐소드(cathode)일 수 있는데, 이 때, 상기 제2전극(190)용 물질로는 낮은 일함수를 가지는 금속, 합금, 전기전도성 화합물 및 이들의 조합(combination)을 사용할 수 있다.
상기 제2전극(190)은, 리튬(Li), 은(Ag), 마그네슘(Mg), 알루미늄(Al), 알루미늄-리튬(Al-Li), 칼슘(Ca), 마그네슘-인듐(Mg-In), 마그네슘-은(Mg-Ag), ITO 및 IZO 중에서 선택된 적어도 하나를 포함할 수 있으나, 이에 한정되는 것은 아니다. 상기 제2전극(190)은 투과형 전극, 반투과형 전극 또는 반사형 전극일 수 있다.
상기 제2전극(190)은 단일층인 단층 구조 또는 복수의 층을 갖는 다층 구조를 가질 수 있다.
[도 2 내지 4에 대한 설명]
한편, 도 2의 유기 발광 소자(20)는 제1캡핑층(210), 제1전극(110), 유기층(150) 및 제2전극(190)이 차례로 적층된 구조를 갖고, 도 3의 유기 발광 소자(30)는 제1전극(110), 유기층(150), 제2전극(190) 및 제2캡핑층(220)이 차례로 적층된 구조를 갖고, 도 4의 유기 발광 소자(40)는 제1캡핑층(210), 제1전극(110), 유기층(150), 제2전극(190) 및 제2캡핑층(220)이 차례로 적층된 구조를 갖는다.
도 2 내지 4 중 제1전극(110), 유기층(150) 및 제2전극(190)에 대한 설명은 도 1에 대한 설명을 참조한다.
유기 발광 소자(20, 40)의 유기층(150) 중 발광층에서 생성된 광은 반투과형 전극 또는 투과형 전극인 제1전극(110) 및 제1캡핑층(210)을 지나 외부로 취출될 수 있고, 유기 발광 소자(30, 40)의 유기층(150) 중 발광층에서 생성된 광은 반투과형 전극 또는 투과형 전극인 제2전극(190) 및 제2캡핑층(220)을 지나 외부로 취출될 수 있다.
상기 제1캡핑층(210) 및 제2캡핑층(220)은 보강 간섭의 원리에 의하여 외부 발광 효율을 향상시키는 역할을 할 수 있다.
상기 제1캡핑층(210) 및 제2캡핑층(220)은 서로 독립적으로, 유기물로 이루어진 유기 캡핑층, 무기물로 이루어진 무기 캡핑층, 또는 유기물 및 무기물을 포함한 복합 캡핑층일 수 있다.
상기 제1캡핑층(210) 및 제2캡핑층(220) 중 적어도 하나는, 서로 독립적으로, 카보시클릭 화합물, 헤테로시클릭 화합물, 아민계 화합물, 포르핀 유도체 (porphine derivatives), 프탈로시아닌 유도체 (phthalocyanine derivatives), 나프탈로시아닌 유도체 (naphthalocyanine derivatives), 알칼리 금속 착체 및 알칼리 토금속 착체 중에서 선택된 적어도 하나의 물질을 포함할 수 있다. 상기 카보시클릭 화합물, 헤테로시클릭 화합물 및 아민계 화합물은, 선택적으로, O, N, S, Se, Si, F, Cl, Br 및 I 중에서 선택된 적어도 하나의 원소를 포함한 치환기로 치환될 수 있다. 일 구현예에 따르면, 상기 제1캡핑층(210) 및 제2캡핑층(220) 중 적어도 하나는, 서로 독립적으로, 아민계 화합물을 포함할 수 있다.
다른 구현예에 따르면, 상기 제1캡핑층(210) 및 제2캡핑층(220) 중 적어도 하나는, 서로 독립적으로, 상기 화학식 201로 표시되는 화합물 또는 상기 화학식 202로 표시되는 화합물을 포함할 수 있다.

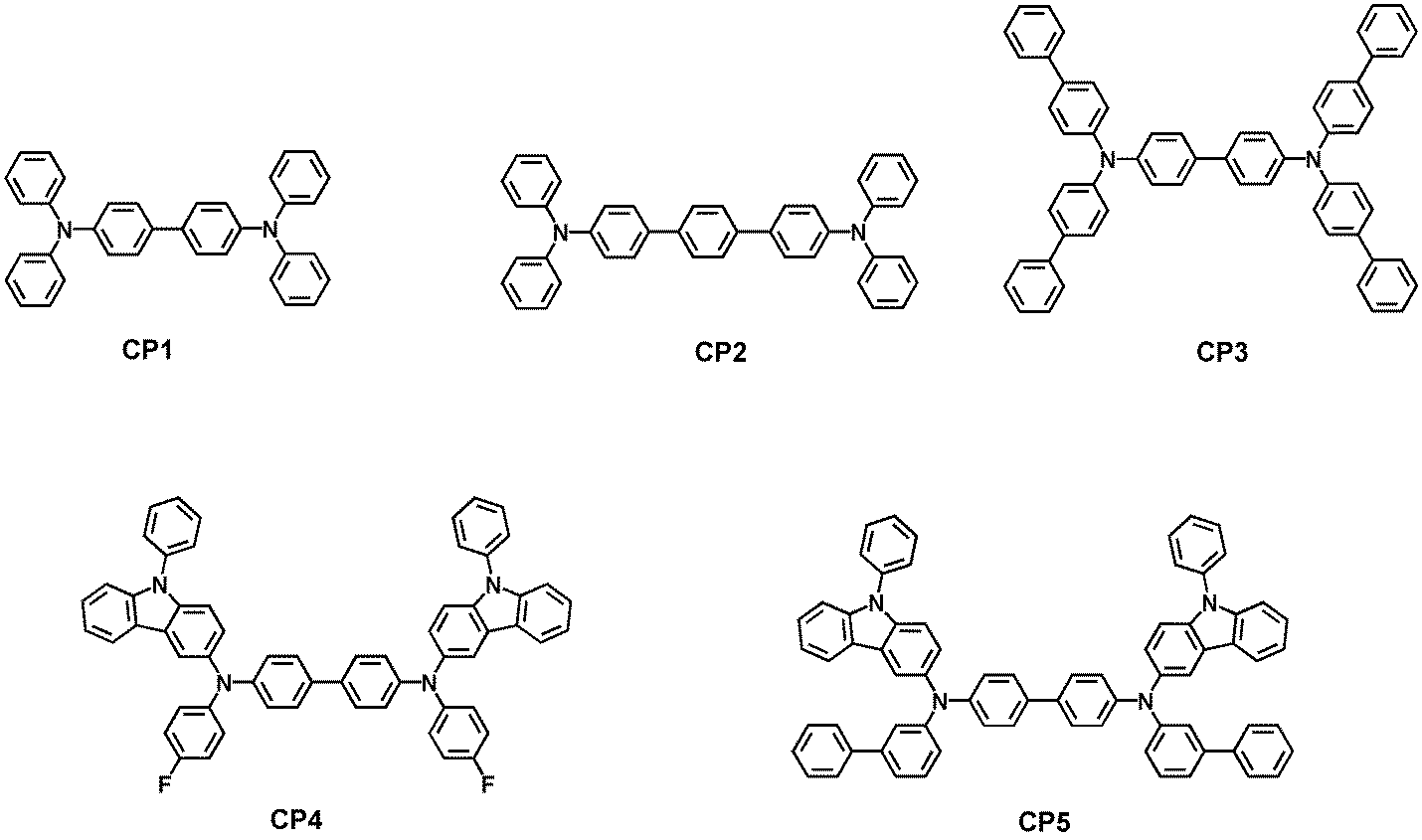

또 다른 구현예에 따르면, 상기 제1캡핑층(210) 및 제2캡핑층(220) 중 적어도 하나는, 서로 독립적으로, 상기 화합물 HT28 내지 HT33 및 하기 화합물 CP1 내지 CP5 중에서 선택된 화합물을 포함할 수 있으나, 이에 한정되는 것은 아니다.
Figure pat00138
이상, 상기 유기 발광 소자를 도 1 내지 4를 참조하여 설명하였으나, 이에 한정되는 것은 아니다.
상기 정공 수송 영역에 포함된 각 층, 발광층 및 전자 수송 영역에 포함된 각 층은 각각, 진공 증착법, 스핀 코팅법, 캐스트법, LB법(Langmuir-Blodgett), 잉크젯 프린팅법, 레이저 프린팅법, 레이저 열전사법(Laser Induced Thermal Imaging, LITI) 등과 같은 다양한 방법을 이용하여, 소정 영역에 형성될 수 있다.
진공 증착법에 의하여 상기 정공 수송 영역에 포함된 각 층, 발광층 및 전자 수송 영역에 포함된 각 층을 각각 형성할 경우, 증착 조건은, 예를 들면, 약 100 내지 약 500℃의 증착 온도, 약 10-8 내지 약 10-3 torr의 진공도 및 약 0.01 내지 약 100Å/sec의 증착 속도 범위 내에서, 형성하고자 하는 층에 포함될 재료 및 형성하고자 하는 층의 구조를 고려하여 선택될 수 있다.
스핀 코팅법에 의하여 상기 정공 수송 영역에 포함된 각 층, 발광층 및 전자 수송 영역에 포함된 각 층을 각각 형성할 경우, 코팅 조건은, 예를 들면, 약 2000rpm 내지 약 5000rpm의 코팅 속도 및 약 80℃ 내지 200℃의 열처리 온도 범위 내에서, 형성하고자 하는 층에 포함될 재료 및 형성하고자 하는 층의 구조를 고려하여 선택될 수 있다.
[치환기의 일반적인 정의]
본 명세서 중 C1-C60알킬기는, 탄소수 1 내지 60의 선형 또는 분지형 지방족 탄화수소 1가(monovalent) 그룹을 의미하며, 구체적인 예에는, 메틸기, 에틸기, 프로필기, 이소부틸기, sec-부틸기, ter-부틸기, 펜틸기, iso-아밀기, 헥실기 등이 포함된다. 본 명세서 중 C1-C60알킬렌기는 상기 C1-C60알킬기와 동일한 구조를 갖는 2가(divalent) 그룹을 의미한다.
본 명세서 중 C2-C60알케닐기는, 상기 C2-C60알킬기의 중간 또는 말단에 하나 이상의 탄소 이중 결합을 포함한 탄화수소 그룹을 의미하며, 이의 구체적인 예에는, 에테닐기, 프로페닐기, 부테닐기 등이 포함된다. 본 명세서 중 C2-C60알케닐렌기는 상기 C2-C60알케닐기와 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 C2-C60알키닐기는, 상기 C2-C60알킬기의 중간 또는 말단에 하나 이상의 탄소 삼중 결합을 포함한 탄화수소 그룹을 의미하며, 이의 구체적인 예에는, 에티닐기, 프로피닐기, 등이 포함된다. 본 명세서 중 C2-C60알키닐렌기는 상기 C2-C60알키닐기와 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 C1-C60알콕시기는, -OA101(여기서, A101은 상기 C1-C60알킬기임)의 화학식을 갖는 1가 그룹을 의미하며, 이의 구체적인 예에는, 메톡시기, 에톡시기, 이소프로필옥시기 등이 포함된다.
본 명세서 중 C3-C10시클로알킬기는, 탄소수 3 내지 10의 1가 포화 탄화수소 모노시클릭 그룹을 의미하며, 이의 구체예에는 시클로프로필기, 시클로부틸기, 시클로펜틸기, 시클로헥실기, 시클로헵틸기 등이 포함된다. 본 명세서 중 C3-C10시클로알킬렌기는 상기 C3-C10시클로알킬기와 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 C1-C10헤테로시클로알킬기는, N, O, Si, P 및 S 중에서 선택된 적어도 하나의 헤테로 원자를 고리-형성 원자로서 포함한 탄소수 1 내지 10의 1가 모노시클릭 그룹을 의미하며, 이의 구체예에는 1,2,3,4-옥사트리아졸리디닐기(1,2,3,4-oxatriazolidinyl), 테트라히드로퓨라닐기(tetrahydrofuranyl), 테트라히드로티오페닐기 등이 포함된다. 본 명세서 중 C1-C10헤테로시클로알킬렌기는 상기 C1-C10헤테로시클로알킬기와 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 C3-C10시클로알케닐기는 탄소수 3 내지 10의 1가 모노시클릭 그룹으로서, 고리 내에 적어도 하나의 이중 결합을 가지나, 방향족성(aromaticity)을 갖지 않는 그룹을 의미하며, 이의 구체예에는 시클로펜테닐기, 시클로헥세닐기, 시클로헵테닐기 등이 포함된다. 본 명세서 중 C3-C10시클로알케닐렌기는 상기 C3-C10시클로알케닐기와 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 C1-C10헤테로시클로알케닐기는 N, O, Si, P 및 S 중에서 선택된 적어도 하나의 헤테로 원자를 고리-형성 원자로서 포함한 탄소수 1 내지 10의 1가 모노시클릭 그룹으로서, 고리 내에 적어도 하나의 이중 결합을 갖는다. 상기 C1-C10헤테로시클로알케닐기의 구체예에는, 4,5-디히드로-1,2,3,4-옥사트리아졸일기, 2,3-디히드로퓨라닐기, 2,3-디히드로티오페닐기 등이 포함된다. 본 명세서 중 C1-C10헤테로시클로알케닐렌기는 상기 C1-C10헤테로시클로알케닐기와 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 C6-C60아릴기는 탄소수 6 내지 60개의 카보시클릭 방향족 시스템을 갖는 1가(monovalent) 그룹을 의미하며, C6-C60아릴렌기는 탄소수 6 내지 60개의 카보시클릭 방향족 시스템을 갖는 2가(divalent) 그룹을 의미한다. 상기 C6-C60아릴기의 구체예에는, 페닐기, 나프틸기, 안트라세닐기, 페난트레닐기, 파이레닐기, 크라이세닐기 등을 포함된다. 상기 C6-C60아릴기 및 C6-C60아릴렌기가 2 이상의 고리를 포함할 경우, 상기 2 이상의 고리들은 서로 축합될 수 있다.
본 명세서 중 C1-C60헤테로아릴기는 N, O, Si, P 및 S 중에서 선택된 적어도 하나의 헤테로 원자를 고리-형성 원자로서 포함하고 탄소수 1 내지 60개의 헤테로시클릭 방향족 시스템을 갖는 1가 그룹을 의미하고, C1-C60헤테로아릴렌기는 N, O, Si, P 및 S 중에서 선택된 적어도 하나의 헤테로 원자를 고리-형성 원자로서 포함하고 탄소수 1 내지 60개의 헤테로시클릭 방향족 시스템을 갖는 2가 그룹을 의미한다. 상기 C1-C60헤테로아릴기의 구체예에는, 피리디닐기, 피리미디닐기, 피라지닐기, 피리다지닐기, 트리아지닐기, 퀴놀리닐기, 이소퀴놀리닐기 등이 포함되다. 상기 C1-C60헤테로아릴기 및 C1-C60헤테로아릴렌기가 2 이상의 고리를 포함할 경우, 2 이상의 고리들은 서로 축합될 수 있다.
본 명세서 중 C6-C60아릴옥시기는 -OA102(여기서, A102는 상기 C6-C60아릴기임)를 가리키고, 상기 C6-C60아릴티오기(arylthio)는 -SA103(여기서, A103은 상기 C6-C60아릴기임)를 가리킨다.
본 명세서 중 C1-C60헤테로아릴옥시기(heteroaryloxy)는 -OA104(여기서, A104는 상기 C1-C60헤테로아릴기임)를 가리키고, 상기 C1-C60헤테로아릴티오기(heteroarylthio)는 -SA105(여기서, A105는 상기 C1-C60헤테로아릴기임)를 가리킨다.
본 명세서 중 1가 비-방향족 축합다환 그룹(non-aromatic condensed polycyclic group)은 2 이상의 고리가 서로 축합되어 있고, 고리 형성 원자로서 탄소만을 포함하고, 분자 전체가 비-방향족성(non-aromaticity)을 갖는 1가 그룹(예를 들면, 탄소수 8 내지 60을 가짐)을 의미한다. 상기 1가 비-방향족 축합다환 그룹의 구체예에는, 플루오레닐기 등이 포함되다. 본 명세서 중 2가 비-방향족 축합다환 그룹은 상기 1가 비-방향족 축합다환 그룹과 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 1가 비-방향족 헤테로축합다환 그룹(non-aromatic condensed heteropolycyclic group)은 2 이상의 고리가 서로 축합되어 있고, 고리 형성 원자로서 탄소 외에 N, O, Si, P 및 S 중에서 선택된 적어도 하나의 헤테로 원자를 포함하고, 분자 전체가 비-방향족성을 갖는 1가 그룹(예를 들면, 탄소수 1 내지 60을 가짐)을 의미한다. 상기 1가 비-방향족 헤테로축합다환 그룹의 구체예에는, 카바졸일기 등이 포함된다. 본 명세서 중 2가 비-방향족 헤테로축합다환 그룹은 상기 1가 비-방향족 헤테로축합다환 그룹과 동일한 구조를 갖는 2가 그룹을 의미한다.
본 명세서 중 C5-C60카보시클릭 그룹이란, 고리-형성 원자로서 탄소만을 포함한 탄소수 5 내지 60의 모노시클릭 또는 폴리시클릭 그룹을 의미한다. 상기 C5-C60카보시클릭 그룹은 방향족 카보시클릭 그룹 또는 비-방향족 카보시클릭 그룹일 수 있다. 상기 C5-C60카보시클릭 그룹은 벤젠과 같은 고리, 페닐기와 같은 1가 그룹 또는 페닐렌기와 같은 2가 그룹일 수 있다. 또는, 상기 C5-C60카보시클릭 그룹에 연결된 치환기에 개수에 따라, 상기 C5-C60카보시클릭 그룹은 3가 그룹 또는 4가 그룹일 수 있는 등 다양한 변형이 가능하다.
본 명세서 중 C1-C60헤테로시클릭 그룹이란, 상기 C5-C60카보시클릭 그룹과 동일한 구조를 갖되, 고리-형성 원자로서, 탄소(탄소수는 1 내지 60일 수 있음) 외에, N, O, Si, P 및 S 중에서 선택된 적어도 하나의 헤테로 원자를 포함한 그룹을 의미한다.
본 명세서 중, 상기 치환된 C5-C60카보시클릭 그룹, 치환된 C1-C60헤테로시클릭 그룹, 치환된 C3-C10시클로알킬렌기, 치환된 C1-C10헤테로시클로알킬렌기, 치환된 C3-C10시클로알케닐렌기, 치환된 C1-C10헤테로시클로알케닐렌기, 치환된 C6-C60아릴렌기, 치환된 C1-C60헤테로아릴렌기, 치환된 2가 비-방향족 축합다환 그룹, 치환된 2가 비-방향족 헤테로축합다환 그룹, 치환된 C1-C60알킬기, 치환된 C2-C60알케닐기, 치환된 C2-C60알키닐기, 치환된 C1-C60알콕시기, 치환된 C3-C10시클로알킬기, 치환된 C1-C10헤테로시클로알킬기, 치환된 C3-C10시클로알케닐기, 치환된 C1-C10헤테로시클로알케닐기, 치환된 C6-C60아릴기, 치환된 C6-C60아릴옥시기, 치환된 C6-C60아릴티오기, 치환된 C1-C60헤테로아릴기, 치환된 C1-C60헤테로아릴옥시기, 치환된 C1-C60헤테로아릴티오기, 치환된 1가 비-방향족 축합다환 그룹 및 치환된 1가 비-방향족 헤테로축합다환 그룹의 치환기 중 적어도 하나는,
중수소(-D), -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -Si(Q11)(Q12)(Q13), -N(Q11)(Q12), -B(Q11)(Q12), -C(=O)(Q11), -S(=O)2(Q11) 및 -P(=O)(Q11)(Q12) 중에서 선택된 적어도 하나로 치환된, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹;
중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -Si(Q21)(Q22)(Q23), -N(Q21)(Q22), -B(Q21)(Q22), -C(=O)(Q21), -S(=O)2(Q21) 및 -P(=O)(Q21)(Q22) 중에서 선택된 적어도 하나로 치환된, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹; 및
-Si(Q31)(Q32)(Q33), -N(Q31)(Q32), -B(Q31)(Q32), -C(=O)(Q31), -S(=O)2(Q31) 및 -P(=O)(Q31)(Q32);
중에서 선택되고,
상기 Q11 내지 Q13, Q21 내지 Q23 및 Q31 내지 Q33은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, 비페닐기 및 터페닐기 중에서 선택될 수 있다.
본 명세서 중 "Ph"은 페닐기를 의미하고, "Me"은 메틸기를 의미하고, "Et"은 에틸기를 의미하고, "ter-Bu" 또는 "But"은 tert-부틸기를 의미하고, "OMe"는 메톡시기를 의미한다.
본 명세서 중 "비페닐기"는 "페닐기로 치환된 페닐기"를 의미한다. 상기 "비페닐기"는, 치환기가 "C6-C60아릴기"인 "치환된 페닐기"에 속한다.
본 명세서 중 "터페닐기"는 "비페닐기로 치환된 페닐기"를 의미한다. 상기 "터페닐기"는, 치환기가 "C6-C60아릴기로 치환된 C6-C60아릴기"인 "치환된 페닐기"에 속한다.
본 명세서 중 * 및 *'은, 다른 정의가 없는 한, 해당 화학식 중 이웃한 원자와의 결합 사이트를 의미한다.
이하에서, 합성예 및 실시예를 들어, 본 발명의 일 구현예를 따르는 화합물 및 유기 발광 소자에 대하여 보다 구체적으로 설명한다. 하기 합성예 중 "A 대신 B를 사용하였다"란 표현 중 A의 몰당량과 B의 몰당량은 서로 동일하다.
[실시예]
평가예 1: 에너지 레벨 측정
상기 호스트 화합물 1-1 및 1-6과 비교 화합물 A 내지 C, CBP, mCP 및 ADN에 대하여, 톨루엔과 각 화합물의 혼합물(톨루엔 3 mL에 각 화합물 1 mg을 녹임)을 석영 셀에 넣은 후 액체 질소(77 K)에 넣고 포토루미네센스 측정기기를 이용하여 포토루미네센스 스펙트럼을 측정하고 이를 일반 상온 포토루미네센스 스펙트럼과 비교하여 저온에서만 관측되는 피크만을 분석하여 이로부터 일중항(S1) 에너지 레벨, 삼중항(T1) 에너지 레벨 및 ΔEst 값을 측정하여 하기 표 1에 나타내었다.
또한, 같은 방법으로 상기 인광 도펀트 화합물 2-5, 2-7, 2-10, 2-11 및 2-12의 삼중항(T1) 에너지 레벨을 측정하여 하기 표 1에 나타내었다.
화합물 S1 (eV) T1 (eV) △Est (eV)
화합물 1-1 3.02 2.85 0.17
화합물 1-6 3.00 2.75 0.25
화합물 A 2.96 2.65 0.31
화합물 B 2.91 2.54 0.37
화합물 C 2.93 2.58 0.35
CBP 3.10 2.58 0.52
mCP 3.50 2.90 0.60
ADN 3.00 1.80 1.20
화합물 2-5 - 2.80 -
화합물 2-7 - 2.85 -
화합물 2-10 - 2.78 -
화합물 2-11 - 2.78 -
화합물 2-12 - 2.70 -
<화합물 1-1> <화합물 1-6>
Figure pat00139
Figure pat00140
<화합물 2-5> <화합물 2-7>
Figure pat00141
Figure pat00142
<화합물 2-10> <화합물 2-11>
Figure pat00143
Figure pat00144
<화합물 2-12> <화합물 A>
Figure pat00145
Figure pat00146
<화합물 B> <화합물 C>
Figure pat00147
Figure pat00148
실시예 1
OLED용 글라스(삼성-코닝사 제품) 기판인 ITO 유리 기판(25 ㅧ 25 mm, 15 Ω/□)을, 증류수 및 이소프로판올을 사용하여 초음파 세척을 순차적으로 실시한 후, UV 오존 세정을 30분간 실시하였다. 세정 후의 투명 전극 라인 부착 유리 기판을 진공 증착 장치의 기판 홀더에 장착하고, ITO 전극(애노드) 상에 HATCN (1,4,5,8,9,11-hexaazatriphenylene-hexacarbonitrile)을 증착하여 10nm 두께의 정공 주입층을 형성하였다. 형성하고, 상기 정공 주입층 상에 NPB (N,N'-bis(naphthalen-1-yl)-N,N'-bis(phenyl)benzidine)를 증착하여 40nm 두께의 정공 수송층을 형성하였다.
상기 정공수송층 상부에 TrisPCz (9,9′,9″-triphenyl-9H,9′H,9″H-3,3′:6′3″-tercarbazole)를 증착하여 10nm 두께의 전자 저지층을 형성하고, 상기 전자 저지층 상에 화합물 1-1 및 화합물 2-5를 중량비 9:1로 공증착하여 25nm 두께의 발광층을 형성하였다.
상기 발광층 상에 mCBT (9,9′-(2,8-dibenzothiophenediyl)bis-9H-carbazole)를 증착하여 10nm 두께의 정공 저지층을 형성하고, 상기 정공 저지층 상에 BByTP (2,7-di(2,2′-bipyridin-5-yl)triphenylene)를 증착하여 40nm 두께의 전자 수송층을 형성하였다.
전자 수송층 상부에 LiF를 증착하여 1nm 두께의 전자 주입층을 형성한 다음, 상기 전자 주입층 상에 Al을 증착하여 100nm 두께의 캐소드를 형성함으로써, 유기 발광 소자를 제작하였다. 증착에 사용한 장비는 선익시스템사의 Suicel plus 200 증착기를 사용하였다.
<HAT-CN> <NPB>
Figure pat00149
Figure pat00150
<TriPCz> <mCBT>
Figure pat00151
Figure pat00152
<BByTP>
Figure pat00153
실시예 2 내지 6 및 비교예 1 내지 6
발광층 형성시 상기 화합물 7 대신 표 2에 기재된 화합물을 각각 사용한 것을 제외하고는, 실시예 1과 동일하게 하여 유기 발광 소자를 제작하였다.
평가예 2
상기 실시예 1 내지 7 및 비교예 1 내지 3에서 제작한 유기 발광 소자에 대하여 전류밀도 10 mA/cm2에서의 구동 전압, 효율, 색순도를 하기 방법을 이용하여 측정하여 그 결과를 표 2에 나타내었다:
- 색좌표: 전류-전압계(Kethley SMU 236)에서 전원을 공급하고, 휘도계 PR650을 이용하여 측정하였다.
- 휘도: 전류-전압계(Kethley SMU 236)에서 전원을 공급하고, 휘도계 PR650을 이용하여 측정하였다.
- 효율: 전류-전압계(Kethley SMU 236)에서 전원을 공급하고, 휘도계 PR650을 이용하여 측정하였다.
발광층 구동전압
(V)		 외부 양자효율(%) 색좌표
호스트 도펀트 CIEx CIEy
실시예 1 화합물 1-1 화합물 2-5 4.2 20.1 0.15 0.18
실시예 2 화합물 1-1 화합물 2-7 4.3 17.5 0.16 0.12
실시예 3 화합물 1-1 화합물 2-10 4.1 17.8 0.14 0.23
실시예 4 화합물 1-1 화합물 2-11 4.2 20.5 0.15 0.12
실시예 5 화합물 1-1 화합물 2-12 4.4 18.8 0.18 0.31
실시예 6 화합물 1-6 화합물 2-12 4.2 19.4 0.18 0.28
비교예 1 화합물 A 화합물 2-5 4.2 12.8 0.15 0.24
비교예 2 화합물 B 화합물 2-5 4.5 11.2 0.15 0.22
비교예 3 화합물 C 화합물 2-5 4.4 11.5 0.16 0.24
비교예 4 CBP 화합물 2-5 5.2 15.4 0.17 0.20
비교예 5 mCP 화합물 2-5 5.4 18.7 0.16 0.18
비교예 6 ADN 화합물 2-5 6.8 2.5 0.22 0.25
<화합물 A> <화합물 B>
Figure pat00154
Figure pat00155
<화합물 C>
Figure pat00156
표 1 및 2를 참조하여, 본 발명의 일 구현예에 따른 유기 발광 소자는 전술한 수식 1 내지 3을 만족하며, 상기 수식 1 내지 3을 만족하지 않는 화합물 A 내지 C를 이용한 경우에 비하여 구동 전압이 낮고, 외부 양자 효율이 우수한 것을 확인하였다.
또한, 본 발명의 유기 발광 소자는 청색 발광을 나타내는 것을 확인하였다.
즉, 본 발명의 일 구현예에 따른 유기 발광 소자는 구동 전압이 낮고, 외부 양자 효율이 우수하며 청색 발광에 적합함을 알 수 있다.
본 발명에 대해 상기 합성예 및 실시예를 참고하여 설명하였으나, 이는 예시적인 것에 불과하며, 본 발명에 속하는 기술 분야의 통상의 지식을 가진 자라면 이로부터 다양한 변형 및 균등한 타 실시예가 가능하다는 점을 이해할 것이다. 따라서 본 발명의 진정한 기술적 보호범위는 첨부된 특허청구범위의 기술적 사상에 의해 정해져야 할 것이다.
10, 20, 30, 40: 유기 발광 소자
110: 제1전극
150: 유기층
190: 제2전극
210: 제1캡핑층
220: 제2캡핑층

Claims (20)

  1. 제1전극;
    상기 제1전극에 대향된 제2전극; 및
    상기 제1전극과 상기 제2전극 사이에 배치된, 발광층을 포함한 유기층;을 포함하고,
    상기 발광층이 호스트 및 인광 도펀트를 포함하고,
    상기 호스트가 하기 수식 1 및 수식 2를 만족하고,
    상기 호스트 및 상기 인광 도펀트가 하기 수식 3을 만족하는, 유기 발광 소자:
    <수식 1>
    S1(H) - T1(H) ≤ 0.3 eV
    <수식 2>
    T1(H) ≥ 2.7 eV
    <수식 3>
    T1(D) ≤ T1(H)
    상기 수식 1 내지 3 중,
    T1(H)는 상기 호스트의 삼중항 에너지이고,
    S1(H)는 상기 호스트의 일중항 에너지이고,
    T1(D)는 상기 인광 도펀트의 삼중항 에너지이다.
  2. 제1항에 있어서,
    상기 호스트는 하기 화학식 1로 표시된 헤테로시클릭 화합물을 포함한, 유기 발광 소자:
    <화학식 1>
    (Ar1)n1-(L1)m1-(Ar2)n2
    상기 화학식 1 중,
    L1은 단일결합, C5-C60카보시클릭 그룹 또는 C1-C60헤테로시클릭 그룹이고,
    n1 및 n2는 서로 독립적으로, 0 내지 3 중에서 선택된 정수이고, n1 + n2 ≥ 1을 만족하고,
    m1은 0 내지 5의 정수이고,
    Ar1 및 Ar2는 서로 독립적으로, 하기 화학식 1A 또는 1B로 표시되는 그룹이고,
    <화학식 1A>
    Figure pat00157

    <화학식 1B>
    Figure pat00158

    상기 화학식 1A 및 1B 중,
    Y1 및 Y2는 서로 독립적으로, 단일결합, *-O-*', *-S-*', *-C(R1)(R2)- *', *-N(R1)- *', *-Si(R1)(R2)-*', *-C(=O)-*', *-S(=O)2-*', *-B(R1)-*', *-P(R1)-*' 및 *-P(=O)(R1)(R2)-*' 중에서 선택되고,
    k1 및 k2는 서로 독립적으로, 0 또는 1이고, k1 + k2 ≥ 1을 만족하고,
    CY1 및 CY2는 서로 독립적으로, C5-C60카보시클릭 그룹 또는 C1-C60헤테로시클릭 그룹이고,
    X1 내지 X3은 서로 독립적으로, C 또는 N이고,
    X1 내지 X3이 모두 C이면 R30 중 적어도 하나가 시아노기이고,
    R1, R2, R10, R20 및 R30은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, 치환 또는 비치환된 C1-C60알킬기, 치환 또는 비치환된 C2-C60알케닐기, 치환 또는 비치환된 C2-C60알키닐기, 치환 또는 비치환된 C1-C60알콕시기, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C1-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C1-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C6-C60아릴옥시기, 치환 또는 비치환된 C6-C60아릴티오기, 치환 또는 비치환된 C1-C60헤테로아릴기, 치환 또는 비치환된 C1-C60헤테로아릴옥시기, 치환 또는 비치환된 C1-C60헤테로아릴티오기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹, 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹, -Si(Q1)(Q2)(Q3), -N(Q1)(Q2), -B(Q1)(Q2), -C(=O)(Q1), -S(=O)2(Q1) 및 -P(=O)(Q1)(Q2) 중에서 선택되고,
    a10 및 a20은 서로 독립적으로, 1 내지 10 중에서 선택된 정수이고,
    a30은 1 내지 6의 정수이고,
    R1 및 R2는 선택적으로(optionally), 서로 결합하여 치환 또는 비치환된 C5-C60카보시클릭 그룹 또는 치환 또는 비치환된 C1-C60헤테로시클릭 그룹을 형성하고,
    R10 및 R20는 선택적으로, R10 및 R20 중 적어도 하나와 서로 결합하여 치환 또는 비치환된 C5-C60카보시클릭 그룹 또는 치환 또는 비치환된 C1-C60헤테로시클릭 그룹을 형성하고,
    a30이 2 이상인 경우에, 2 이상의 R30이 선택적으로, 서로 결합하여 치환 또는 비치환된 C5-C60카보시클릭 그룹 또는 치환 또는 비치환된 C1-C60헤테로시클릭 그룹을 형성하고,
    상기 화학식 1A에서 R10 및 R20 중 적어도 하나가 L1 또는 Ar1과의 결합 사이트이고,
    상기 화학식 1B에서 R30 중 적어도 하나가 L1 또는 Ar1과의 결합 사이트이고,
    상기 치환된 C5-C60카보시클릭 그룹, 치환된 C1-C60헤테로시클릭 그룹, 치환된 C1-C60알킬기, 치환된 C2-C60알케닐기, 치환된 C2-C60알키닐기, 치환된 C1-C60알콕시기, 치환된 C3-C10시클로알킬기, 치환된 C1-C10헤테로시클로알킬기, 치환된 C3-C10시클로알케닐기, 치환된 C1-C10헤테로시클로알케닐기, 치환된 C6-C60아릴기, 치환된 C6-C60아릴옥시기, 치환된 C6-C60아릴티오기, 치환된 C1-C60헤테로아릴기, 치환된 C1-C60헤테로아릴옥시기, 치환된 C1-C60헤테로아릴티오기, 치환된 1가 비-방향족 축합다환 그룹 및 치환된 1가 비-방향족 헤테로축합다환 그룹의 치환기 중 적어도 하나는,
    중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
    중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -Si(Q11)(Q12)(Q13), -N(Q11)(Q12), -B(Q11)(Q12), -C(=O)(Q11), -S(=O)2(Q11) 및 -P(=O)(Q11)(Q12) 중에서 선택된 적어도 하나로 치환된, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
    C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹;
    중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -Si(Q21)(Q22)(Q23), -N(Q21)(Q22), -B(Q21)(Q22), -C(=O)(Q21), -S(=O)2(Q21) 및 -P(=O)(Q21)(Q22) 중에서 선택된 적어도 하나로 치환된, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹; 및
    -Si(Q31)(Q32)(Q33), -N(Q31)(Q32), -B(Q31)(Q32), -C(=O)(Q31), -S(=O)2(Q31) 및 -P(=O)(Q31)(Q32);
    중에서 선택되고,
    상기 Q1 내지 Q3, Q11 내지 Q13, Q21 내지 Q23 및 Q31 내지 Q33은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, 비페닐기 및 터페닐기 중에서 선택된다.
  3. 제2항에 있어서,
    Ar1 및 Ar2는 서로 독립적으로, 하기 화학식 1(1) 내지 1(4) 중 적어도 하나로 표시되는 그룹인, 유기 발광 소자:
    <화학식 1(1)>
    Figure pat00159

    <화학식 1(2)>
    Figure pat00160

    <화학식 1(3)>
    Figure pat00161

    <화학식 1(4)>
    Figure pat00162

    상기 화학식 1(1) 내지 1(4) 중,
    Y11 내지 Y14는 서로 독립적으로, 단일결합, -O-, -S-, -C(R15)(R16)-, -N(R15)-, Si(R15)(R16)-, -C(=O)-, -S(=O)2-, -B(R15)-, -P(R15)- 및 -P(=O)(R15)(R16)- 중에서 선택되고,
    Y15는 N, B 또는 P이고,
    CY11 내지 CY14는 서로 독립적으로, 벤젠 그룹, 나프탈렌 그룹, 카바졸 그룹, 디벤조퓨란 그룹, 디벤조티오펜 그룹 및 디벤조실롤 그룹 중에서 선택되고,
    R11 내지 R16은 서로 독립적으로, L1 또는 Ar1과의 결합 사이트, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, 치환 또는 비치환된 C1-C60알킬기, 치환 또는 비치환된 C2-C60알케닐기, 치환 또는 비치환된 C2-C60알키닐기, 치환 또는 비치환된 C1-C60알콕시기, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C1-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C1-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C6-C60아릴옥시기, 치환 또는 비치환된 C6-C60아릴티오기, 치환 또는 비치환된 C1-C60헤테로아릴기, 치환 또는 비치환된 C1-C60헤테로아릴옥시기, 치환 또는 비치환된 C1-C60헤테로아릴티오기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹, 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹, -Si(Q1)(Q2)(Q3), -N(Q1)(Q2), -B(Q1)(Q2), -C(=O)(Q1), -S(=O)2(Q1) 및 -P(=O)(Q1)(Q2) 중에서 선택되고,
    R11 내지 R16 중 적어도 하나가 L1 또는 Ar1과의 결합 사이트이고,
    Q1 내지 Q3는 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, 페닐기, 비페닐기, 터페닐기, 플루오레닐기, 스파이로-바이플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페날레닐기, 페난트레닐기, 안트라세닐기, 플루오란테닐기, 트리페닐레닐기, 파이레닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 퀴놀리닐기, 이소퀴놀리닐기, 벤조퀴놀리닐기, 나프티리디닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기, 페난트리디닐기, 아크리디닐기, 페난트롤리닐기, 페나지닐기, 트리아지닐기, 디벤조퓨라닐기, 디벤조티오페닐기, 비페닐기 및 터페닐기 중에서 선택되고;
    a11 내지 a14는 서로 독립적으로, 1 내지 6의 정수 중에서 선택된다.
  4. 제2항에 있어서,
    L1은 단일결합 또는 하기 화학식 3-1 내지 3-35 중 어느 하나로 표시되는 그룹인, 유기 발광 소자:
    Figure pat00163

    Figure pat00164

    Figure pat00165

    Figure pat00166

    상기 화학식 3-1 내지 3-35 중,
    Y11은 *-O-*', *-S-*' 또는 *-N(Z15)-*'이고,
    Z11 내지 Z15는 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라지노기, 히드라조노기, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기, 디벤조퓨라닐기, 디벤조티오페닐기, 트리아지닐기, 벤조이미다졸일기, 페난트롤리닐기 및 -Si(Q31)(Q32)(Q33) 중에서 선택되고,
    상기 Q31 내지 Q33은 서로 독립적으로, C1-C10알킬기, C1-C10알콕시기, 페닐기, 비페닐기, 터페닐기 및 나프틸기 중에서 선택되고,
    d2는 0 내지 2 중에서 선택된 정수이고,
    d3는 0 내지 3 중에서 선택된 정수이고,
    d4는 0 내지 4 중에서 선택된 정수이고,
    d5는 0 내지 5 중에서 선택된 정수이고,
    d6은 0 내지 6 중에서 선택된 정수이고,
    d8은 0 내지 8 중에서 선택된 정수이고,
    * 및 *'은 이웃한 원자와의 결합 사이트이다.
  5. 제2항에 있어서,
    Ar1 및 Ar2 중 적어도 하나가, 하기 화학식 4-1 내지 4-34 중 어느 하나로 표시되는 그룹인, 유기 발광 소자:
    Figure pat00167

    Figure pat00168

    Figure pat00169

    Figure pat00170

    상기 화학식 4-1 내지 4-34 중,
    X20은 N, B 또는 P이고,
    Y21 및 Y22는 서로 독립적으로, O, S, C(Z26)(Z27), N(Z26) 또는 Si(Z26)(Z27)이고,
    Y23 내지 Y26은 서로 독립적으로, 단일결합, O, S, C(Z28)(Z29), N(Z28) 또는 Si(Z28)(Z29)이고,
    Z21 내지 Z29는 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미노기, 아미디노기, 히드라지노기, 히드라조노기, C1-C20알킬기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-비플루오레닐기, 벤조플루오레닐기, 디벤조플루오레닐기, 페난트레닐기, 안트라세닐기, 파이레닐기, 크라이세닐기, 피리디닐기, 피라지닐기, 피리미디닐기, 피리다지닐기, 퀴놀리닐기, 이소퀴놀리닐기, 퀴녹살리닐기, 퀴나졸리닐기, 카바졸일기, 디벤조퓨라닐기, 디벤조티오페닐기, 트리아지닐기, 벤조이미다졸일기, 페난트롤리닐기 및 -Si(Q31)(Q32)(Q33) 중에서 선택되고,
    상기 Q31 내지 Q33은 서로 독립적으로, C1-C10알킬기, C1-C10알콕시기, 페닐기, 비페닐기, 터페닐기 및 나프틸기 중에서 선택되고,
    g2는 1 또는 2이고,
    g3는 1 내지 3의 정수 중에서 선택되고,
    g4는 1 내지 4의 정수 중에서 선택되고,
    g5는 1 내지 5의 정수 중에서 선택되고,
    g7은 1 내지 7의 정수 중에서 선택되고,
    g8은 1 내지 8의 정수 중에서 선택되고,
    * 은 이웃한 원자와의 결합 사이트이다.
  6. 제2항에 있어서,
    R1, R2, R10, R20 및 R30은 서로 독립적으로,
    수소, 중수소, -F, -Cl, -Br, -I, 메틸기, 에틸기, n-프로필기, iso-프로필기, n-부틸기, sec-부틸기, iso-부틸기, tert-부틸기, 에테닐기, 프로페닐기, 부테닐기, 메톡시기, 에톡시기, n-프로폭시기, iso-프로폭시기, n-부톡시기, sec-부톡시기, iso-부톡시기 및 tert-부톡시기; 및
    하기 화학식 5-1 내지 5-26 및 화학식 6-1 내지 6-55 중에서 선택된 어느 하나로 표시된 그룹;
    중에서 선택된, 유기 발광 소자:
    Figure pat00171

    Figure pat00172

    Figure pat00173

    Figure pat00174

    Figure pat00175

    Figure pat00176

    Figure pat00177

    Figure pat00178

    상기 화학식 5-1 내지 5-26 및 화학식 6-1 내지 6-55 중,
    Y31은 O, S, C(Z34)(Z35), N(Z34) 또는 Si(Z34)(Z35)이고,
    Z31 내지 Z35는 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C20알킬기, C1-C20알케닐기, C1-C20알키닐기, C1-C20알콕시기, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-바이플루오레닐기, 페난트레닐기, 안트라세닐기, 트리페릴레닐기, 피리디닐기, 피리미디닐기, 카바졸일기 및 트리아지닐기 중에서 선택되고,
    e2는 1 또는 2이고,
    e3는 1 내지 3의 정수 중에서 선택되고,
    e4는 1 내지 4의 정수 중에서 선택되고,
    e5는 1 내지 5의 정수 중에서 선택되고,
    e6은 1 내지 6의 정수 중에서 선택되고,
    e7은 1 내지 7의 정수 중에서 선택되고,
    e9는 1 내지 9의 정수 중에서 선택되고,
    * 은 이웃한 원자와의 결합 사이트이다.
  7. 제1항에 있어서,
    상기 호스트는 하기 화합물 1-1 내지 1-17 중에서 선택된 1종 이상을 포함한, 유기 발광 소자:
    <화합물 1-1> <화합물 1-2>
    Figure pat00179
    Figure pat00180

    <화합물 1-3> <화합물 1-4>
    Figure pat00181
    Figure pat00182

    <화합물 1-5> <화합물 1-6>
    Figure pat00183
    Figure pat00184

    <화합물 1-7> <화합물 1-8>
    Figure pat00185
    Figure pat00186

    <화합물 1-9> <화합물 1-10>
    Figure pat00187
    Figure pat00188

    <화합물 1-11> <화합물 1-12>
    Figure pat00189
    Figure pat00190

    <화합물 1-13> <화합물 1-14>
    Figure pat00191
    Figure pat00192

    <화합물 1-15> <화합물 1-16>
    Figure pat00193
    Figure pat00194

    <화합물 1-17>
    Figure pat00195

    상기 화합물 1-1 내지 1-17 중, Ph는 페닐기를 의미한다.
  8. 제2항에 있어서,
    상기 호스트는 1종의 상기 헤테로시클릭 화합물로 이루어진, 유기 발광 소자.
  9. 제1항에 있어서,
    상기 인광 도펀트는 하기 화학식 4 및 5 중 어느 하나로 표시되는 유기금속 화합물을 포함한, 유기 발광 소자:
    <화학식 4>
    Figure pat00196

    <화학식 5>
    Figure pat00197

    상기 화학식 4 및 5 중,
    M4 및 M5는 서로 독립적으로, 백금(Pt), 팔라듐(Pd), 구리(Cu), 은(Ag), 금(Au), 로듐(Rh), 이리듐(Ir), 루테늄(Ru), 오스뮴(Os), 티탄(Ti), 지르코늄(Zr), 하프늄(Hf), 유로퓸(Eu), 테르븀(Tb) 및 툴륨(Tm) 중에서 선택되고;
    n51은 1 내지 3의 정수 중에서 선택되고,
    Ln52는 유기 리간드이고, n52는 0 내지 2의 정수 중에서 선택되고,
    Y41 내지 Y44, Y51 및 Y52는 서로 독립적으로, N 또는 C이고;
    A41 내지 A44, A51 및 A52는 서로 독립적으로, C5-C60카보시클릭 그룹 및 C1-C60헤테로시클릭 그룹 중에서 선택되고,
    T41 내지 T44, T51 및 T52는 서로 독립적으로, 단일결합, *-O-*' 및 *-S-*' 중에서 선택되고;
    L41 내지 L44 및 L51은 서로 독립적으로, 단일결합, *-O-*', *-S-*', *-C(R45)(R46)-*', *-C(R45)=*', *=C(R45)-*', *-C(R45)=C(R45)-*', *-C(=O)-*', *-C(=S)-*', *-C≡C-*', *-B(R45)-*', *-N(R45)-*', *-P(R45)-*', *-Si(R45)(R46)-*', *-P(R45)(R46)-*' 및 *-Ge(R45)(R46)-*' 중에서 선택되고;
    m41 내지 m44, m51 및 m52는 0 내지 3의 정수 중에서 선택되고,
    R41 내지 R46, R51 및 R52는 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, 치환 또는 비치환된 C1-C20알킬기, 치환 또는 비치환된 C1-C20알콕시기, 치환 또는 비치환된 C3-C10시클로알킬기, 치환 또는 비치환된 C1-C10헤테로시클로알킬기, 치환 또는 비치환된 C3-C10시클로알케닐기, 치환 또는 비치환된 C1-C10헤테로시클로알케닐기, 치환 또는 비치환된 C6-C60아릴기, 치환 또는 비치환된 C6-C60아릴옥시기, 치환 또는 비치환된 C6-C60아릴티오기, 치환 또는 비치환된 C1-C60헤테로아릴기, 치환 또는 비치환된 1가 비-방향족 축합다환 그룹 및 치환 또는 비치환된 1가 비-방향족 헤테로축합다환 그룹, -Si(Q41)(Q42)(Q43), -N(Q41)(Q42), -B(Q41)(Q42), -C(=O)(Q41), -S(=O)2(Q41) 및 -P(=O)(Q41)(Q42) 중에서 선택되고,
    R45와 R41; R45와 R42; R45와 R43; 또는 R45와 R44;는 선택적으로, 서로 결합하여 치환 또는 비치환된 C5-C60카보시클릭 그룹 또는 치환 또는 비치환된 C1-C60헤테로시클릭 그룹을 형성할 수 있고,
    b41, b42, b43 및 b44은 서로 독립적으로, 1 내지 8의 정수 중에서 선택되고;
    * 및 *'은 이웃한 원자와의 결합 사이트이고,
    상기 치환된 C5-C60카보시클릭 그룹, 치환된 C1-C60헤테로시클릭 그룹, 치환된 C1-C60알킬기, 치환된 C2-C60알케닐기, 치환된 C2-C60알키닐기, 치환된 C1-C60알콕시기, 치환된 C3-C10시클로알킬기, 치환된 C1-C10헤테로시클로알킬기, 치환된 C3-C10시클로알케닐기, 치환된 C1-C10헤테로시클로알케닐기, 치환된 C6-C60아릴기, 치환된 C6-C60아릴옥시기, 치환된 C6-C60아릴티오기, 치환된 C1-C60헤테로아릴기, 치환된 1가 비-방향족 축합다환 그룹 및 치환된 1가 비-방향족 헤테로축합다환 그룹의 치환기 중에서 선택된 적어도 하나의 치환기는,
    중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
    중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -Si(Q51)(Q52)(Q53), -N(Q51)(Q52), -B(Q51)(Q52), -C(=O)(Q51), -S(=O)2(Q51) 및 -P(=O)(Q51)(Q52) 중에서 선택된 적어도 하나로 치환된, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기 및 C1-C60알콕시기;
    C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹;
    중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹, -Si(Q61)(Q62)(Q63), -N(Q61)(Q62), -B(Q61)(Q62), -C(=O)(Q61), -S(=O)2(Q61) 및 -P(=O)(Q61)(Q62) 중에서 선택된 적어도 하나로 치환된, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, 1가 비-방향족 축합다환 그룹 및 1가 비-방향족 헤테로축합다환 그룹; 및
    -Si(Q71)(Q72)(Q73), -N(Q71)(Q72), -B(Q71)(Q72), -C(=O)(Q71), -S(=O)2(Q71) 및 -P(=O)(Q71)(Q72);
    중에서 선택되고,
    상기 Q41 내지 Q43, Q51 내지 Q53, Q61 내지 Q63 및 Q71 내지 Q73은 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 히드록실기, 시아노기, 니트로기, 아미디노기, 히드라지노기, 히드라조노기, C1-C60알킬기, C2-C60알케닐기, C2-C60알키닐기, C1-C60알콕시기, C3-C10시클로알킬기, C1-C10헤테로시클로알킬기, C3-C10시클로알케닐기, C1-C10헤테로시클로알케닐기, C6-C60아릴기, C6-C60아릴옥시기, C6-C60아릴티오기, C1-C60헤테로아릴기, C1-C60헤테로아릴옥시기, C1-C60헤테로아릴티오기, 1가 비-방향족 축합다환 그룹, 1가 비-방향족 헤테로축합다환 그룹; 중수소, -F 및 시아노기 중에서 선택된 적어도 하나로 치환된 C1-C60알킬기; 중수소, -F 및 시아노기 중에서 선택된 적어도 하나로 치환된 C6-C60아릴기; 비페닐기 및 터페닐기 중에서 선택된다.
  10. 제9항에 있어서,
    A41 내지 A44, A51 및 A52는 서로 독립적으로, 하기 화학식 2-1 내지 2-43 중 어느 하나로 표시되는 그룹에서 선택된, 유기 발광 소자:
    Figure pat00198

    Figure pat00199

    Figure pat00200

    Figure pat00201

    Figure pat00202

    상기 화학식 2-1 내지 2-43 중,
    X21 내지 X23은 서로 독립적으로 C(R24) 및 C-* 중에서 선택되되, X21 내지 X23 중 적어도 둘 이상은 C-*이고,
    X24는 N-*이고, X25 및 X26은 서로 독립적으로, C(R24) 및 C-* 중에서 선택되되, X25 및 X26 중 적어도 하나 이상은 C-*이고,
    X27 및 X28은 서로 독립적으로 N, N(R25) 및 N-* 중에서 선택되고, X29는 C(R24) 및 C-* 중에서 선택되되, i) X27 및 X28 중 하나 이상은 N-*이고, X29는 C-*이거나, ii) X27 및 X28은 N-*이고 X29는 C(R24)이고,
    R21 내지 R25는 서로 독립적으로, 본 명세서 중 R10에 대한 설명을 참조하고,
    b21은 1, 2 및 3 중에서 선택되고,
    b22는 1, 2, 3, 4 및 5 중에서 선택되고,
    b23은 1, 2, 3 및 4 중에서 선택되고,
    b24는 1 및 2 중에서 선택되고,
    *는 이웃한 원자와의 결합 사이트이다.
  11. 제9항에 있어서,
    M4는 Pt이고,
    M5는 Ir이고,
    T41 내지 T44, T51 및 T52는 각각 단일결합이고,
    L41 내지 L44 및 L51은 서로 독립적으로, 단일결합, *-O-*', *-S-*', *-C(R45)(R46)-*', *-C(R45)=*', *=C(R45)-*', *-C(R45)=C(R45)-*', *-C(=O)-*' 및 *-N(R45)-*' 중에서 선택된, 유기 발광 소자.
  12. 제9항에 있어서,
    R41 내지 R46, R51 및 R52는 서로 독립적으로, 수소, 중수소, -F, -Cl, -Br, -I, 시아노기, C1-C20알킬기 및 C1-C20알콕시기;
    중수소, -F, -Cl, -Br, -I, 시아노기, 페닐기 및 비페닐기 중에서 선택된 적어도 하나로 치환된, C1-C20알킬기 및 C1-C20알콕시기; 및
    페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-바이플루오레닐기, 카바졸일기, 디벤조퓨라닐기, 디벤조티오페닐기 및 디벤조실롤기; 및
    중수소, -F, -Cl, -Br, -I, 시아노기, C1-C20알킬기, C1-C20알콕시기, 페닐기 및 비페닐기 중에서 선택된 적어도 하나로 치환된, 페닐기, 비페닐기, 터페닐기, 나프틸기, 플루오레닐기, 스파이로-바이플루오레닐기, 카바졸일기, 디벤조퓨라닐기, 디벤조티오페닐기 및 디벤조실롤기;
    중에서 선택된, 유기 발광 소자.
  13. 제9항에 있어서,
    (i) 상기 화학식 4 중,
    Y41 및 Y42가 각각 N이고, Y43 및 Y44가 각각 C이고, m43이 0인 경우에,
    A43은 6원(6-membered) 헤테로시클릭 그룹이고,
    (ii) 상기 화학식 5 중,
    A51이 피리딘 그룹이고, A52이 벤젠 그룹인 경우에,
    R51 및 R52 중 적어도 하나가 수소가 아닌, 유기 발광 소자.
  14. 제1항에 있어서,
    상기 인광 도펀트는 하기 화합물 2-1 내지 2-45 중에서 선택된 1종 이상을 포함한, 유기 발광 소자:
    <화합물 2-1> <화합물 2-2>
    Figure pat00203
    Figure pat00204

    <화합물 2-3> <화합물 2-4>
    Figure pat00205
    Figure pat00206

    <화합물 2-5> <화합물 2-6>
    Figure pat00207
    Figure pat00208

    <화합물 2-7> <화합물 2-8>
    Figure pat00209
    Figure pat00210

    <화합물 2-9> <화합물 2-10>
    Figure pat00211
    Figure pat00212

    <화합물 2-11> <화합물 2-12>
    Figure pat00213
    Figure pat00214

    <화합물 2-13> <화합물 2-14>
    Figure pat00215
    Figure pat00216

    <화합물 2-15> <화합물 2-16>
    Figure pat00217
    Figure pat00218

    <화합물 2-17> <화합물 2-18>
    Figure pat00219
    Figure pat00220

    <화합물 2-19> <화합물 2-20>
    Figure pat00221
    Figure pat00222

    <화합물 2-21> <화합물 2-22>
    Figure pat00223
    Figure pat00224

    <화합물 2-23> <화합물 2-24>
    Figure pat00225
    Figure pat00226

    <화합물 2-25> <화합물 2-26>
    Figure pat00227
    Figure pat00228

    <화합물 2-27> <화합물 2-28>
    Figure pat00229
    Figure pat00230

    <화합물 2-29> <화합물 2-30>
    Figure pat00231
    Figure pat00232

    <화합물 2-31> <화합물 2-32>
    Figure pat00233
    Figure pat00234

    <화합물 2-33> <화합물 2-34>
    Figure pat00235
    Figure pat00236

    <화합물 2-35> <화합물 2-36>
    Figure pat00237
    Figure pat00238

    <화합물 2-37> <화합물 2-38>
    Figure pat00239
    Figure pat00240

    <화합물 2-39> <화합물 2-40>
    Figure pat00241
    Figure pat00242

    <화합물 2-41> <화합물 2-42>
    Figure pat00243
    Figure pat00244

    <화합물 2-43> <화합물 2-44>
    Figure pat00245
    Figure pat00246

    <화합물 2-45>
    Figure pat00247
    .
  15. 제1항에 있어서,
    상기 발광층 중 상기 호스트의 함량이 상기 인광 도펀트의 함량보다 높은, 유기 발광 소자.
  16. 제1항에 있어서,
    상기 발광층은 최대 발광 파장이 420nm 이상 475nm 이하인 청색광을 방출하는, 유기 발광 소자.
  17. 제1항에 있어서,
    상기 제1전극이 애노드이고,
    상기 제2전극이 캐소드이고,
    상기 유기층은 상기 제1전극과 상기 발광층 사이에 배치된 정공 수송 영역 및 상기 발광층과 상기 제2전극 사이에 배치된 전자 수송 영역을 더 포함하고,
    상기 정공 수송 영역은, 정공 주입층, 정공 수송층, 발광 보조층, 전자 저지층 또는 이의 임의의 조합을 포함하고,
    상기 전자 수송 영역은, 정공 저지층, 전자 수송층, 전자 주입층 또는 이의 임의의 조합을 포함한, 유기 발광 소자.
  18. 제17항에 있어서,
    상기 정공 수송 영역이 p-도펀트를 포함하고,
    상기 p-도펀트의 LUMO는 -3.5eV 이하인, 유기 발광 소자.
  19. 제17항에 있어서,
    상기 전자 수송 영역은 금속-함유 물질을 포함하는, 유기 발광 소자.
  20. 제1항 내지 제19항 중 어느 한 항의 유기 발광 소자 및 박막 트랜지스터를 포함하고,
    상기 유기 발광 소자의 제1전극과 상기 박막 트랜지스터의 소스 전극 및 드레인 전극 중 하나가 전기적으로 접촉되어 있는, 전자 장치.
KR1020190034492A 2019-03-26 2019-03-26 유기 발광 소자 및 전자 장치 Pending KR20200115795A (ko)

Priority Applications (6)

Application Number Priority Date Filing Date Title
KR1020190034492A KR20200115795A (ko) 2019-03-26 2019-03-26 유기 발광 소자 및 전자 장치
US16/824,780 US20200313096A1 (en) 2019-03-26 2020-03-20 Organic light-emitting device and electronic apparatus
CN202010199238.7A CN111755628A (zh) 2019-03-26 2020-03-20 有机发光装置和电子设备
EP20165051.2A EP3739644A3 (en) 2019-03-26 2020-03-23 Organic light-emitting device and electronic apparatus
JP2020055176A JP7786868B2 (ja) 2019-03-26 2020-03-25 有機発光素子及び電子装置
JP2025101556A JP2025128358A (ja) 2019-03-26 2025-06-17 有機発光素子及び電子装置

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020190034492A KR20200115795A (ko) 2019-03-26 2019-03-26 유기 발광 소자 및 전자 장치

Publications (1)

Publication Number Publication Date
KR20200115795A true KR20200115795A (ko) 2020-10-08

Family

ID=69960302

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020190034492A Pending KR20200115795A (ko) 2019-03-26 2019-03-26 유기 발광 소자 및 전자 장치

Country Status (5)

Country Link
US (1) US20200313096A1 (ko)
EP (1) EP3739644A3 (ko)
JP (2) JP7786868B2 (ko)
KR (1) KR20200115795A (ko)
CN (1) CN111755628A (ko)

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP3739644A2 (en) 2019-03-26 2020-11-18 Samsung Display Co., Ltd. Organic light-emitting device and electronic apparatus
US12268044B2 (en) 2019-04-30 2025-04-01 Samsung Display Co., Ltd. Organic light-emitting device including a first exciplex and a second exciplex in an emission layer
US12274117B2 (en) 2020-12-15 2025-04-08 Samsung Display Co., Ltd. Light-emitting device and an electronic apparatus including same
US12550606B2 (en) 2018-03-22 2026-02-10 Samsung Display Co., Ltd. Organic light-emitting device and electronic apparatus including the same

Families Citing this family (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR102898805B1 (ko) * 2020-12-29 2025-12-10 엘지디스플레이 주식회사 유기발광다이오드 및 유기발광장치
US20240224791A1 (en) * 2021-03-10 2024-07-04 Idemitsu Kosan Co.,Ltd. Organic electroluminescent element and electronic device
WO2023044364A1 (en) 2021-09-15 2023-03-23 Enko Chem, Inc. Protoporphyrinogen oxidase inhibitors
KR20230108808A (ko) * 2022-01-11 2023-07-19 삼성디스플레이 주식회사 발광 소자 및 상기 발광 소자를 포함한 전자 장치

Family Cites Families (29)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US6939624B2 (en) * 2000-08-11 2005-09-06 Universal Display Corporation Organometallic compounds and emission-shifting organic electrophosphorescence
US6835473B2 (en) * 2001-12-06 2004-12-28 Konica Corporation Organic electroluminescence element and display
JP4300788B2 (ja) 2001-12-06 2009-07-22 コニカミノルタホールディングス株式会社 有機エレクトロルミネッセンス素子および表示装置
JP4478555B2 (ja) * 2004-11-30 2010-06-09 キヤノン株式会社 金属錯体、発光素子及び画像表示装置
US20060134461A1 (en) * 2004-12-17 2006-06-22 Shouquan Huo Organometallic materials and electroluminescent devices
EP1956022B1 (en) * 2005-12-01 2012-07-25 Nippon Steel Chemical Co., Ltd. Compound for organic electroluminescent element and organic electroluminescent element
EP2080762B1 (en) 2006-11-09 2016-09-14 Nippon Steel & Sumikin Chemical Co., Ltd. Compound for organic electroluminescent device and organic electroluminescent device
CN102326273B (zh) 2009-02-27 2014-03-12 新日铁住金化学株式会社 有机电致发光元件
JP4551480B1 (ja) * 2009-08-31 2010-09-29 富士フイルム株式会社 有機電界発光素子
EP2511360A4 (en) 2009-12-07 2014-05-21 Nippon Steel & Sumikin Chem Co Organic light-emitting material and organic light-emitting element
KR101666661B1 (ko) * 2010-08-26 2016-10-17 삼성디스플레이 주식회사 박막 트랜지스터 기판 및 평판 표시 장치
WO2012077902A2 (ko) * 2010-12-08 2012-06-14 제일모직 주식회사 유기광전자소자용 화합물, 이를 포함하는 유기발광소자 및 상기 유기발광소자를 포함하는 표시장치
JPWO2012099219A1 (ja) * 2011-01-20 2014-06-30 出光興産株式会社 有機エレクトロルミネッセンス素子
TWI541247B (zh) * 2011-02-18 2016-07-11 美國亞利桑那州立大學董事會 具有幾何失真電荷轉移態之四配位鉑及鈀錯合物及彼等於發光裝置中之應用
US9783564B2 (en) * 2011-07-25 2017-10-10 Universal Display Corporation Organic electroluminescent materials and devices
JP6234666B2 (ja) * 2011-07-25 2017-11-22 ユニバーサル ディスプレイ コーポレイション 四座配位白金錯体
JP6129075B2 (ja) 2011-08-18 2017-05-17 出光興産株式会社 ビスカルバゾール誘導体およびこれを用いた有機エレクトロルミネッセンス素子
KR101803537B1 (ko) * 2012-02-09 2017-11-30 가부시키가이샤 한도오따이 에네루기 켄큐쇼 발광 소자
JP2016122672A (ja) * 2013-03-18 2016-07-07 出光興産株式会社 発光装置
JP6603445B2 (ja) * 2013-06-10 2019-11-06 アリゾナ・ボード・オブ・リージェンツ・オン・ビハーフ・オブ・アリゾナ・ステイト・ユニバーシティー 改変された発光スペクトルを有する蛍光性四座配位金属錯体
JP6413125B2 (ja) * 2013-09-24 2018-10-31 日本放送協会 有機エレクトロルミネッセンス素子及びこれを用いた表示装置、照明装置
US9224963B2 (en) * 2013-12-09 2015-12-29 Arizona Board Of Regents On Behalf Of Arizona State University Stable emitters
KR102177213B1 (ko) * 2014-01-20 2020-11-11 삼성디스플레이 주식회사 유기 발광 소자
US10374166B2 (en) * 2014-02-18 2019-08-06 Kwansei Gakuin Educational Foundation Polycyclic aromatic compound
TWI636056B (zh) * 2014-02-18 2018-09-21 學校法人關西學院 多環芳香族化合物及其製造方法、有機元件用材料及其應用
EP3431568B1 (en) 2014-11-12 2020-04-08 LG Display Co., Ltd. Delayed fluorescence compound
CN106328816B (zh) * 2015-06-16 2018-11-13 昆山国显光电有限公司 一种有机电致发光器件及其制备方法
KR101872962B1 (ko) * 2016-08-31 2018-06-29 엘지디스플레이 주식회사 유기 화합물과 이를 포함하는 유기발광다이오드 및 유기발광표시장치
KR20200115795A (ko) 2019-03-26 2020-10-08 삼성디스플레이 주식회사 유기 발광 소자 및 전자 장치

Cited By (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US12550606B2 (en) 2018-03-22 2026-02-10 Samsung Display Co., Ltd. Organic light-emitting device and electronic apparatus including the same
US12563962B2 (en) 2018-03-22 2026-02-24 Samsung Display Co., Ltd. Organic light-emitting device and electronic apparatus including the same
EP3739644A2 (en) 2019-03-26 2020-11-18 Samsung Display Co., Ltd. Organic light-emitting device and electronic apparatus
US12268044B2 (en) 2019-04-30 2025-04-01 Samsung Display Co., Ltd. Organic light-emitting device including a first exciplex and a second exciplex in an emission layer
US12532597B2 (en) 2019-04-30 2026-01-20 Samsung Display Co., Ltd. Organic light-emitting device
US12274117B2 (en) 2020-12-15 2025-04-08 Samsung Display Co., Ltd. Light-emitting device and an electronic apparatus including same

Also Published As

Publication number Publication date
EP3739644A2 (en) 2020-11-18
EP3739644A3 (en) 2021-02-17
JP7786868B2 (ja) 2025-12-16
JP2025128358A (ja) 2025-09-02
CN111755628A (zh) 2020-10-09
US20200313096A1 (en) 2020-10-01
JP2020161821A (ja) 2020-10-01

Similar Documents

Publication Publication Date Title
KR102676610B1 (ko) 유기 발광 소자 및 전자 장치
KR102419178B1 (ko) 유기 발광 소자
KR102600474B1 (ko) 유기 발광 소자
KR102721990B1 (ko) 유기 발광 소자
KR102396292B1 (ko) 유기 발광 소자
KR102396293B1 (ko) 유기 발광 소자
JP7786868B2 (ja) 有機発光素子及び電子装置
KR20170075877A (ko) 유기 발광 소자
KR20180007735A (ko) 유기 발광 소자
KR102787858B1 (ko) 유기 발광 소자
KR102804493B1 (ko) 유기 발광 소자
KR102518722B1 (ko) 유기금속 화합물 및 이를 포함한 유기 발광 소자
KR102824606B1 (ko) 유기 발광 소자 및 이를 포함한 표시 장치
