DE112012004452B4 - Lighting system and method for illuminating a room - Google Patents
Lighting system and method for illuminating a room Download PDFInfo
- Publication number
- DE112012004452B4 DE112012004452B4 DE112012004452.5T DE112012004452T DE112012004452B4 DE 112012004452 B4 DE112012004452 B4 DE 112012004452B4 DE 112012004452 T DE112012004452 T DE 112012004452T DE 112012004452 B4 DE112012004452 B4 DE 112012004452B4
- Authority
- DE
- Germany
- Prior art keywords
- control
- bus1
- bus2
- sensors
- room
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Active
Links
Images
Classifications
-
- H—ELECTRICITY
- H05—ELECTRIC TECHNIQUES NOT OTHERWISE PROVIDED FOR
- H05B—ELECTRIC HEATING; ELECTRIC LIGHT SOURCES NOT OTHERWISE PROVIDED FOR; CIRCUIT ARRANGEMENTS FOR ELECTRIC LIGHT SOURCES, IN GENERAL
- H05B47/00—Circuit arrangements for operating light sources in general, i.e. where the type of light source is not relevant
- H05B47/10—Controlling the light source
- H05B47/175—Controlling the light source by remote control
- H05B47/18—Controlling the light source by remote control via data-bus transmission
- H05B47/183—Controlling the light source by remote control via data-bus transmission using digital addressable lighting interface [DALI] communication protocols
-
- H—ELECTRICITY
- H05—ELECTRIC TECHNIQUES NOT OTHERWISE PROVIDED FOR
- H05B—ELECTRIC HEATING; ELECTRIC LIGHT SOURCES NOT OTHERWISE PROVIDED FOR; CIRCUIT ARRANGEMENTS FOR ELECTRIC LIGHT SOURCES, IN GENERAL
- H05B47/00—Circuit arrangements for operating light sources in general, i.e. where the type of light source is not relevant
- H05B47/10—Controlling the light source
- H05B47/175—Controlling the light source by remote control
- H05B47/198—Grouping of control procedures or address assignation to light sources
- H05B47/1985—Creation of lighting zones or scenes
Landscapes
- Circuit Arrangement For Electric Light Sources In General (AREA)
Abstract
Verfahren zur Beleuchtung eines Raumes, vorzugsweise eines Schulraumes, mit wenigstens zwei Leuchtmitteln, wobei
- zwei Leuchtmittel (La1, La2) von jeweils einem Betriebsgerät (BG1, BG2) betrieben werden,
- ein Steuergerät (SG1) mit den Betriebsgeräten (BG1, BG2) jeweils über eine Steuerleitung (BUS1, BUS2) verbunden ist,
- das Steuergerät (SG1) mit zumindest einer Steuerzentrale (ZE1) verbunden ist,
- die Steuerzentrale (ZE1) das Steuergerät (SG1) über verschiedene Adressen ansprechen kann,
wobei jede Steuerleitung (BUS1, BUS2) über eine Zuweisung einer eigenen der verschiedenen Adressen selektiv steuerbar ist und die Steuerzentrale (ZE1) weiterhin über eine Gemeinschaftsadresse alle Steuerleitungen (BUS1, BUS2) des Steuergerätes (SG1) ansprechen kann
gekennzeichnet dadurch, dass an das Steuergerät (SG1) zusätzlich Sensoren angeschlossen werden können, und
das Steuergerät (SG1) abhängig von mittels der Sensoren erfassten Sensorsignalen über die Steuerleitungen (BUS1, BUS2) Steuersignale senden kann.
- two lamps (La1, La2) are each operated by one control gear (BG1, BG2),
- a control unit (SG1) is connected to the operating devices (BG1, BG2) via a control line (BUS1, BUS2),
- the control unit (SG1) is connected to at least one control center (ZE1),
- the control center (ZE1) can address the control unit (SG1) via different addresses,
whereby each control line (BUS1, BUS2) can be selectively controlled by assigning one of the various addresses and the control center (ZE1) can also address all control lines (BUS1, BUS2) of the control unit (SG1) via a common address
characterized in that additional sensors can be connected to the control unit (SG1), and
the control unit (SG1) can send control signals via the control lines (BUS1, BUS2) depending on the sensor signals detected by the sensors.
Description
Die Erfindung betrifft ein Verfahren zur Beleuchtung eines Raumes mit mindestens zwei Leuchtmitteln gemäß dem Oberbegriff des Anspruchs 1. Darüber hinaus betrifft die vorliegende Erfindung ein Beleuchtungssystem zur Beleuchtung eines Raumes gemäss dem Oberbegriff des Anspruchs 2.The invention relates to a method for illuminating a room with at least two illuminants according to the preamble of
Technisches Gebiet und Stand der TechnikTechnical field and state of the art
Beleuchtungssysteme werden heutzutage unter anderem für die Beleuchtung von Schulräumen eingesetzt. Dabei wurden in jüngster Zeit vermehrt klassische Glühlampen durch Gasentladungslampen ersetzt.Lighting systems are now used, among other things, for illuminating classrooms. Recently, traditional incandescent lamps have increasingly been replaced by gas discharge lamps.
Die
Die
Darstellung der ErfindungDescription of the invention
Die Aufgabe der Erfindung ist, das Verfahren zur Beleuchtung eines Raumes mit Leuchtmittelbetriebsgeräten zu verbessern. Es soll im speziellen den Anforderungen Energieeffizienz und Schonung des Leuchtmittels Rechnung getragen werden.The object of the invention is to improve the method for illuminating a room with light-emitting devices. In particular, the requirements of energy efficiency and protection of the light source should be taken into account.
Die genannte Aufgabe der Erfindung wird durch die Merkmale der unabhängigen Ansprüche gelöst. Die abhängigen Ansprüche bilden den zentralen Gedanken in besonders vorteilhafter Weise weiter.The stated object of the invention is achieved by the features of the independent claims. The dependent claims develop the central idea in a particularly advantageous manner.
Die Erfindung betrifft auch ein Beleuchtungssystem für einen Raum, vorzugsweise zur Beleuchtung eines Schulraumes, aufweisend
- - wenigstens zwei Leuchtmittel,
- - wenigstens zwei Betriebsgeräte zum Betreiben von jeweils einem Leuchtmittel,
- - ein Steuergerät, welches mit den Betriebsgeräten jeweils über eine Steuerleitung verbunden ist,
- - wobei das Steuergerät mit zumindest einer Steuerzentrale verbunden ist,
- - wobei die Steuerzentrale das Steuergerät über verschiedene Adressen ansprechen kann,
- - wobei jeder Steuerleitung eine eigene der Verschiedenen Adressen zugewiesen ist und das Steuergerät weiterhin eine zusätzliche Adresse besitzt, über die alle Steuerleitungen angesprochen werden können gekennzeichnet dadurch, dass an das Steuergerät zusätzlich Sensoren angeschlossen werden können, und das Steuergerät abhängig von mittels der Sensoren erfassten Sensorsignalen über die Steuerleitungen Steuersignale senden kann.
- - at least two light sources,
- - at least two control gears for operating one lamp each,
- - a control unit which is connected to the operating devices via a control line,
- - wherein the control unit is connected to at least one control center,
- - whereby the control unit can address the control unit via different addresses,
- - wherein each control line is assigned its own address and the control unit furthermore has an additional address via which all control lines can be addressed, characterized in that additional sensors can be connected to the control unit and the control unit can send control signals via the control lines depending on sensor signals detected by the sensors.
Erfindungsgemäß wird ein Verfahren zur Ansteuerung von elektronisch gesteuerten Leuchtmittelbetriebsgeräten vorgeschlagen. Typische Beispiele für ein derartiges Leuchtmittelbetriebsgerät sind elektronische Vorschaltgeräte (EVG) für Gasentladungslampen oder Betriebsgeräte für organische oder anorganische Leuchtdioden.The invention proposes a method for controlling electronically controlled lighting control devices. Typical examples of such lighting control devices are electronic ballasts (EBs) for gas discharge lamps or control devices for organic or inorganic light-emitting diodes.
Erfindungsgemäß wird ein Computersoftware-Programmprodukt offenbart, das ein Verfahren nach einem der vorhergehenden Ansprüche unterstützt, wenn es auf einer Recheneinheit läuft.According to the invention, a computer software program product is disclosed which supports a method according to one of the preceding claims when it runs on a computing unit.
Die Erfindung bezieht sich auch auf ein Beleuchtungssystem zur Ansteuerung von elektronisch gesteuerten Leuchtmittelbetriebsgeräten in Räumen, wobei das Beleuchtungssystem zwei Steuergeräte, wenigstens zwei Leuchtmittelbetriebsgeräte und wenigstens zwei Sensoren aufweist. Die Sensoren sind jeweils mit den Steuergeräten verbunden, und die Leuchtmittelbetriebsgeräte sind ebenfalls mit dem Steuergerät verbunden.The invention also relates to a lighting system for controlling electronically controlled lighting devices in rooms, wherein the lighting system comprises two control devices, at least two lighting devices, and at least two sensors. The sensors are each connected to the control devices, and the lighting devices are also connected to the control device.
Die Erfindung bezieht sich auch auf ein Beleuchtungssystem mit zumindest einem Steuergerät, welches zum Anschluß mehrerer Sensoren ausgebildet ist.The invention also relates to a lighting system with at least one control unit which is designed to connect a plurality of sensors.
Die Aufgabe der Erfindung wird für eine gattungsgemäße Vorrichtung erfindungsgemäß durch die kennzeichnenden Merkmale des Anspruchs 2 und für ein gattungsgemäßes Verfahren erfindungsgemäß dem Anspruch 1 gelöst. Besonders vorteilhafte Ausführungen der Erfindung sind in den Unteransprüchen beschrieben.The object of the invention is achieved for a generic device by the characterizing features of
Beschreibung der bevorzugten AusführungsbeispieleDescription of the preferred embodiments
Weitere Vorteile, Merkmale und Eigenschaften der vorliegenden Erfindung sollen nunmehr Bezug nehmend auf die beiden beigefügten Abbildungen erläutert werden.
-

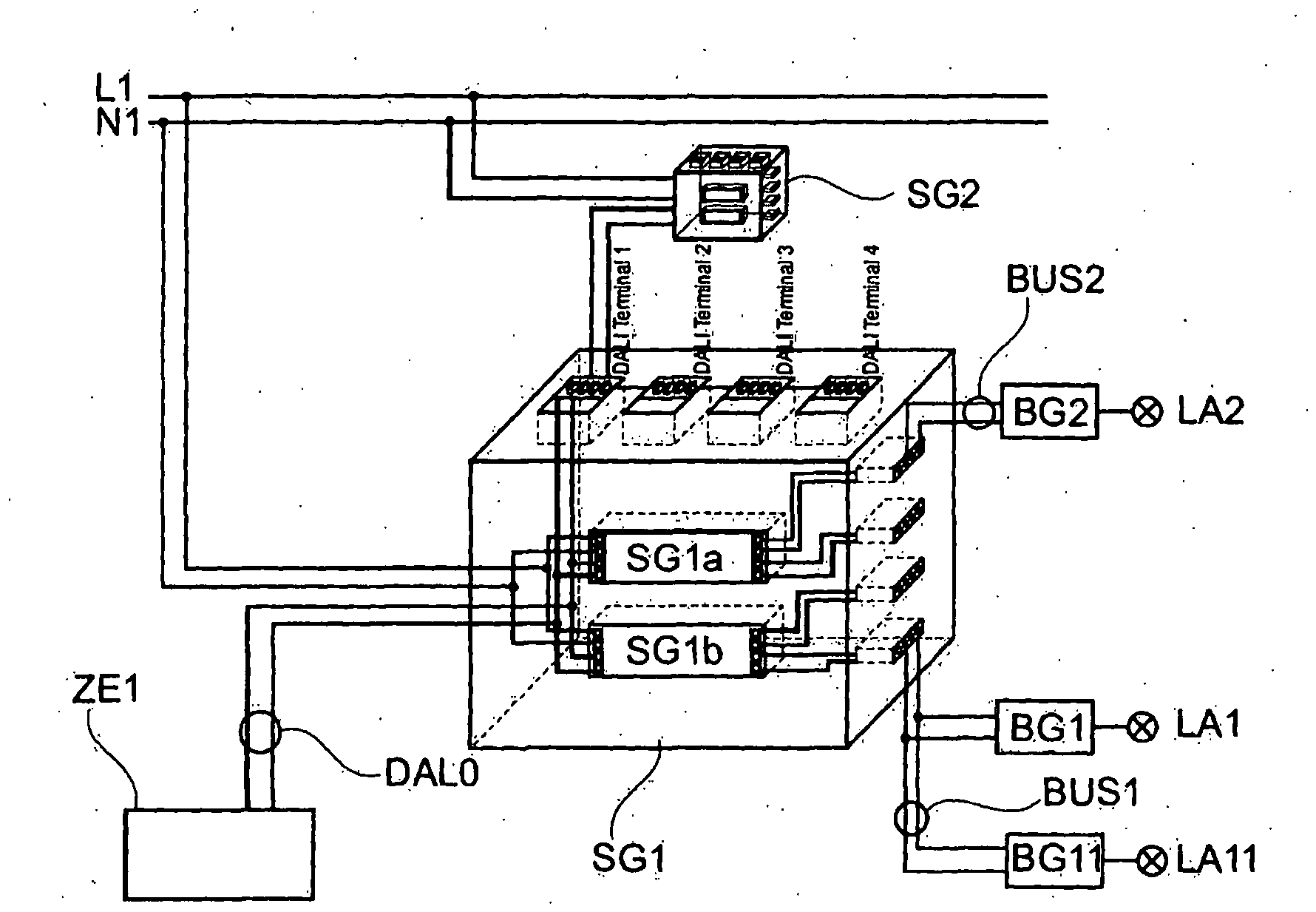

1 zeigt eine Anordnung von einem erfindungsgemäßen Beleuchtungssystem -
2 zeigt eine weitere mögliche Anordnung von einem erfindungsgemäßen Beleuchtungssystem
-
1 shows an arrangement of a lighting system according to the invention -
2 shows another possible arrangement of a lighting system according to the invention
Das Beleuchtungssystem (10) weist wenigstens zwei Leuchtmittel (La1, La2) auf. Dabei sind wenigstens zwei Betriebsgeräte (BG1, BG2) zum Betreiben von jeweils einem Leuchtmittel (La1, La2) vorhanden.The lighting system (10) has at least two light sources (La1, La2). at least two operating devices (BG1, BG2) are present for operating one lamp each (La1, La2).
ein Steuergerät (SG1) ist mit den Betriebsgeräten (BG1, BG2) jeweils über eine Steuerleitung (BUS1, BUS2) verbunden. Das Steuergerät (SG1) ist mit zumindest einer Steuerzentrale (ZE1) verbunden. Die Steuerzentrale (ZE1) kann das Steuergerät (SG1) über verschiedene Adressen ansprechen. Jeder Steuerleitung (BUS1, BUS2) ist eine eigene Adresse zugewiesen und das Steuergerät (SG1) besitzt weiterhin eine zusätzliche Adresse, über die alle Steuerleitungen (BUS1, BUS2) angesprochen werden können.A control unit (SG1) is connected to each of the operating devices (BG1, BG2) via a control line (BUS1, BUS2). The control unit (SG1) is connected to at least one control center (ZE1). The control center (ZE1) can address the control unit (SG1) via various addresses. Each control line (BUS1, BUS2) is assigned its own address, and the control unit (SG1) also has an additional address via which all control lines (BUS1, BUS2) can be addressed.
Vorzugsweise erfolgt die Kommunikation von der Steuerzentrale (ZE1) zu dem Steuergerät (SG1) über eine DALI Busleitung. Die Steuerleitungen (BUS1, BUS2) dagegen sind vorzugsweise gemäß einem anderen Übertragungsprotokoll, beispielsweise dem Tridonic Protokoll DSI ausgelegt.Preferably, communication from the control center (ZE1) to the control unit (SG1) takes place via a DALI bus line. The control lines (BUS1, BUS2), however, are preferably designed according to a different transmission protocol, for example, the Tridonic DSI protocol.
Auf diese Weise muß sich der Installateur nicht darum kümmern, wie er die einzelnen Betriebsgeräte programmiert oder zuweist. Die Zuordnung erfolgt über den Anschluß an die jeweilige Steuerleitung (BUS1, BUS2), wobei die Zuweisung der Adressen beispielsweise schon durch eine Vorabprogrammierung festgelegt ist.This way, the installer doesn't have to worry about programming or assigning the individual operating devices. Assignment is done via connection to the respective control line (BUS1, BUS2), with the address assignment already determined, for example, by pre-programming.
Die Steuerzentrale (ZE1) weist vorzugsweise eine integrierte Versorgungsschaltung auf, um die Busleitung zu speisen. Es kann aber auch eine Busleitungs-Speisung extern zur Steuerzentrale (ZE1) vorgesehen sein.The control center (ZE1) preferably has an integrated supply circuit to feed the bus line. However, a bus line supply can also be provided externally to the control center (ZE1).
Weiterhin kann das Steuergerät (SG1) auch weitere Schnittstellen (Busleitungen) aufweisen beispielsweise wiederum für einen DALI BUS, und kann somit auch weitere Steuergeräte (SG2) ansprechen. Somit kann auch ein größeres Netzwerk von Steuergeräten und Betriebsgeräten gebildet werden, wobei die Anzahlt der erforderlichen Adressen begrenzt gehalten werden kann. Die Steuergeräte (SG1, SG2) können dabei in verschiedenen Anordnungen verknüpft werden (Sterntopologie, Baumanordnung, Linienanordnung - Daisy Chain, oder ähnlich).Furthermore, the control unit (SG1) can also have additional interfaces (bus lines), for example, for a DALI bus, and can thus also address additional control units (SG2). This allows a larger network of control units and operating devices to be created, while keeping the number of required addresses limited. The control units (SG1, SG2) can be linked in various configurations (star topology, tree configuration, line configuration - daisy chain, or similar).
Das Steuergerät (SG1) kann auch durch die Kombination mehrerer Steuergeräte (SG1a, SG1b) gebildet werden, die innerhalb eines gemeinsamen Gehäuses angeordnet sind.The control unit (SG1) can also be formed by combining several control units (SG1a, SG1b) arranged within a common housing.
Die Anschlüsse an dem Steuergerät (SG1) für die Steuerleitungen (BUS1, BUS2) und die weiteren Schnittstellen (Busleitungen) können sich in ihrem mechanischen Aufbau unterscheiden, damit eine fehlerhafte Installation vermieden werden kann. Auch ist ein Austausch einzelner Betriebsgeräte (BG1) sehr einfach, da keine Änderung am System oder neue Adressvergabe erforderlich ist, es muß nur das Betriebsgerät ausgetauscht werden. The connections on the control unit (SG1) for the control lines (BUS1, BUS2) and the other interfaces (bus lines) can differ in their mechanical design to prevent incorrect installation. Replacing individual control units (BG1) is also very easy, as no changes to the system or new address assignment are required; only the control unit needs to be replaced.
Die weiteren Schnittstellen des Steuergerätes (SG1) können auch zum Anschluß von verschiedenen Sensoren genutzt werden. Die Sensoren können zumindest zwei verschiedene Arten von Sensorsignalen erfassen.The control unit's additional interfaces (SG1) can also be used to connect various sensors. The sensors can detect at least two different types of sensor signals.
Die Steuergeräte (SG1, SG2) können abhängig von den mittels der Sensoren erfassten Sensorsignalen über die Steuerleitung (BUS1, BUS2) Steuersignale senden.The control units (SG1, SG2) can send control signals via the control line (BUS1, BUS2) depending on the sensor signals detected by the sensors.
Die Betriebsgeräte (BG1, BG2) können Steuersignale über die Steuerleitung (BUS1, BUS2) aussenden. Weiterhin können die Leuchtmittel (La1, La2) abhängig von den über die Steuerleitung (BUS1, BUS2) empfangenen Steuersignalen angesteuert werden.The control devices (BG1, BG2) can transmit control signals via the control line (BUS1, BUS2). Furthermore, the lamps (La1, La2) can be controlled depending on the control signals received via the control line (BUS1, BUS2).
Bei den Leuchtmitteln (La1, La2) kann es sich prinzipiell um jedes beliebige Leuchtmittel handeln, so beispielsweise um Gasentladungslampen oder um organische bzw. anorganische Leuchtdioden.The light sources (La1, La2) can in principle be any light source, such as gas discharge lamps or organic or inorganic light-emitting diodes.
Die dargestellten Betriebsgeräte (BG1, BG2) verfügen über Anschlüsse, die mit der Erde, dem Phasenleiter und dem Nullleiter zur Energieversorgung des Betriebsgerätes (BG1, BG2) kontaktierbar sind. Die Betriebsgeräte (BG1, BG2) verfügen wie bereits erwähnt über Anschlüsse zum Verbinden mit einer Steuerleitung (BUS1, BUS2) (wobei dieses Steuerleitung nicht zwingenderweise durch ein digitales Zweidrahtbussystem gebildet werden muss, sondern beispielsweise auch ein System mit einer Informationsübertragung über die Netzleitung oder über eine drahtlose Kommunikation sein kann).The illustrated control gears (BG1, BG2) have terminals that can be connected to earth, the phase conductor, and the neutral conductor to supply power to the control gear (BG1, BG2). As already mentioned, the control gears (BG1, BG2) have terminals for connecting to a control line (BUS1, BUS2) (whereby this control line does not necessarily have to be a digital two-wire bus system, but can also be a system with information transmission via the power line or wireless communication, for example).
Die Steuerleitung (BUS1, BUS2) kann so ausgelegt sein, dass über diese Anschlüsse dem Betriebsgerät digitale Befehle bspw. gemäß dem DSI-Protokoll der Firma Tridonic übermittelt werden können bzw. das Betriebsgerät Signale abschicken kann. Optional oder alternativ kann die Steuerleitung (BUS1, BUS2) so ausgebildet sein, dass Signale durch die Versorgungsspannung wie beispielsweise der Netzspannung oder auch Tastersignale übermittelt werden können.The control line (BUS1, BUS2) can be designed so that digital commands, for example, according to Tridonic's DSI protocol, can be transmitted to the control gear via these connections, or the control gear can send signals. Optionally or alternatively, the control line (BUS1, BUS2) can be designed so that signals can be transmitted via the supply voltage, such as the mains voltage, or even push-button signals.
Über die Steuerleitung (BUS1, BUS2) kann somit eine Kommunikation zwischen dem Steuergerät (SG1, SG2) und den Betriebsgeräten (BG1, BG2) ermöglicht werden. Diese Kommunikation kann sowohl unidirektional als auch bidirektional erfolgen.The control line (BUS1, BUS2) enables communication between the control unit (SG1, SG2) and the operating devices (BG1, BG2). This communication can be either unidirectional or bidirectional.
Es kann sich bei den Sensoren jeweils um Helligkeitssensoren und / oder Bewegungsmelder handeln. Die Sensoren können als Sensoren mit Einzelfunktion oder als sogenannte Kombinationssensoren ausgeführt sein. Die Kombinationssensoren können zumindest eine Bewegung als auch die Helligkeit für einen vorgegebenen Bereich erfassen.The sensors can be brightness sensors and/or motion detectors The sensors can be designed as single-function sensors or as so-called combination sensors. Combination sensors can detect at least movement as well as the brightness for a given area.
Mittels des ersten Sensors kann eine Überwachung der Helligkeit innerhalb eines ersten Bereiches des Raumes erfolgen und mittels des zweiten Sensors kann eine Überwachung der Helligkeit innerhalb zweiten Bereiches des Raumes erfolgen. Es kann zusätzlich als weiterer Sensor ein Bewegungsmelder an das Steuergerät (SG1, SG2) angeschlossen sein. So kann beispielsweise auf die Annäherung oder Anwesenheit einer Person reagiert werden und die Helligkeit in dem Lichtkasten bei Erfassung einer Annäherung oder Anwesenheit einer Person erhöht werden.The first sensor can be used to monitor the brightness within a first area of the room, and the second sensor can be used to monitor the brightness within a second area of the room. A motion detector can also be connected to the control unit (SG1, SG2) as an additional sensor. This allows, for example, the system to react to the approach or presence of a person and increase the brightness in the light box upon detection of a person's approach or presence.
Die Steuergeräte (SG1, SG2) können Steuersignale über die Steuerleitung (BUS1, BUS2) aussenden, wenn mittels der Sensoren eine Helligkeitsänderung festgestellt wurde, und die Steuergeräte (SG1, SG2) können Steuersignale über die Steuerleitung (BUS1, BUS2) und zusätzlich über die miteinander verbundene Schnittstelle (PIR LINK) aussenden, wenn mittels der Sensoren eine Bewegung erfasst wurde.The control units (SG1, SG2) can send control signals via the control line (BUS1, BUS2) when a change in brightness has been detected by the sensors, and the control units (SG1, SG2) can send control signals via the control line (BUS1, BUS2) and additionally via the interconnected interface (PIR LINK) when movement has been detected by the sensors.
Das Steuergerät (SG1, SG2) kann optional eine Auswertung der Tageszeit anhand des Verlaufes der Umgebungshelligkeit durchführen und die Ansteuerung der Betriebsgeräte (BG1, BG2) an die erfasste Tageszeit anpassen.The control unit (SG1, SG2) can optionally evaluate the time of day based on the course of the ambient brightness and adapt the control of the operating devices (BG1, BG2) to the recorded time of day.
Bei dem Steuergerät (SG1, SG2) kann optional ein zusätzlicher Anschluß für eine Tastersteuerung vorgesehen sein. Dabei kann ein Taster zwischen den Anschluß für die Tastersteuerung und den Phasenanschluß des Netzes oder auch eine andere Spannungsquelle geschaltet sein. Das Steuergerät (SG1, SG2) kann die Betätigung des Tasters erkennen und entsprechend sein Verhalten anpassen. Beispielsweise kann durch eine längere Betätigung des Tasters eine Helligkeitsänderung bei den Leuchtmitteln (La1, La2) bewirkt werden. Es kann aber auch ein selektives Ein- oder Ausschalten bewirkt werden, insbesondere durch eine kurzzeitige Tasterbetätigung. Zusätzlich kann auch eine Vorgabe oder Auswahl von Betriebsparametern wie beispielsweise der Einschalthelligkeit oder einer Soll-Helligkeit bei Feststellen einer Bewegung mittels einer Tasterbetätigung erfolgen.The control unit (SG1, SG2) can optionally be provided with an additional connection for a push-button control. A push-button can be connected between the connection for the push-button control and the phase connection of the mains or another voltage source. The control unit (SG1, SG2) can detect the actuation of the push-button and adapt its behavior accordingly. For example, a longer actuation of the push-button can cause a change in the brightness of the lamps (La1, La2). However, selective switching on or off can also be effected, particularly by briefly pressing the button. In addition, operating parameters such as the switch-on brightness or a target brightness when movement is detected can be specified or selected by pressing a button.
Das Beleuchtungssystem kann auch weitere Betriebsgeräte (BG11) aufweisen, die mit einem Steuergerät (SG1, SG2) über eine Steuerleitung (BUS1, BUS2) verbunden sind. Dabei können auch weitere Betriebsgeräte vorhanden sein, die mit einem weiteren Steuergerät (SG3) über eine Steuerleitung (BUS3) verbunden sind, wobei an dieses weitere Steuergerät (SG3) optional ein weiterer zusätzlicher Sensor (SE3) angeschlossen sein kann.The lighting system may also include additional operating devices (BG11) connected to a control device (SG1, SG2) via a control line (BUS1, BUS2). Additional operating devices may also be present that are connected to another control device (SG3) via a control line (BUS3), whereby an additional sensor (SE3) may optionally be connected to this additional control device (SG3).
Es kann ein Busankoppler (BK) vorhanden sein, der mit zumindest einem Steuergerät (SG1, SG2) verbunden ist und eine Schnittstellenankopplung zu einem übergeordneten Steuersystem ermöglicht.A bus coupling unit (BK) may be present which is connected to at least one control unit (SG1, SG2) and enables an interface connection to a higher-level control system.
Es kann aber auch ein Steuergerät (SG1, SG2) direkt eine Schnittstellenankopplung zu einem übergeordneten Steuersystem ermöglichen.However, a control unit (SG1, SG2) can also directly enable an interface connection to a higher-level control system.
Über die Steuerleitung (BUS1, BUS2) können verschiedene Steuersignale übertragen werden, wobei nur ein Teil der übertragenen Steuersignale vom dem Busankoppler (BK) oder das Steuergerät (SG1, SG2) an das übergeordnetem Steuersystem weitergegeben wird.Various control signals can be transmitted via the control line (BUS1, BUS2), whereby only a part of the transmitted control signals is passed on from the bus coupling unit (BK) or the control unit (SG1, SG2) to the higher-level control system.
Beispielsweise können DALI Befehle als Steuersignale übertragen werden, die vom Busankoppler (BK) an das übergeordnete Steuersystem weiter gegeben werden. Diese Steuersignale können dabei von dem Busankoppler (BK) direkt als DALI Befehle an das übergeordnete Steuersystem weitergegeben werden, oder aber in ein anderes Protokoll umgewandelt werden und dann an das übergeordnete Steuersystem weitergegeben werden.For example, DALI commands can be transmitted as control signals, which are then forwarded from the bus coupling unit (BK) to the higher-level control system. These control signals can be forwarded directly from the bus coupling unit (BK) to the higher-level control system as DALI commands, or they can be converted into another protocol and then forwarded to the higher-level control system.
Zusätzlich können als Steuersignale vom DALI Standard abweichende Befehle übertragen werden (beispielsweise nach einem abweichenden Protokoll), wobei diese Steuersignale nicht vom Busankoppler (BK) an das übergeordnete Steuersystem weiter gegeben werden.In addition, commands that deviate from the DALI standard can be transmitted as control signals (for example, according to a different protocol), whereby these control signals are not passed on by the bus coupling unit (BK) to the higher-level control system.
Bei den Leuchtmitteln kann es um eine organische oder anorganische LED oder um eine Gasentladungslampe (Fluoreszenzlampe, Hochdruckgasentladungslampe) handeln. Es kann sich aber auch um unterschiedliche Leuchtmittel handeln, beispielsweise kann es sich bei einem Leuchtmittel um eine organische oder anorganische LED handeln und bei einem weiteren um eine Gasentladungslampe (Fluoreszenzlampe, Hochdruckgasentladungslampe) handeln.The light sources can be an organic or inorganic LED or a gas discharge lamp (fluorescent lamp, high-pressure gas discharge lamp). However, they can also be different light sources; for example, one light source may be an organic or inorganic LED, while another may be a gas discharge lamp (fluorescent lamp, high-pressure gas discharge lamp).
Die beiden Leuchtmittel sind innerhalb des Raumes angeordnet.The two light sources are arranged within the room.
Die Beleuchtung kann vorzugsweise zur Beleuchtung eines Schulraumes dienen und es kann mittels des ersten Sensors eine Überwachung der Helligkeit innerhalb eines ersten Bereiches des Raumes und mittels des zweiten Sensors eine Überwachung der Helligkeit innerhalb zweiten Bereiches des Raumes erfolgen. Die Art der Sensorsignale kann dabei beispielsweise anhand der Art der erfassten Änderung unterschieden werden. Beispielsweise kann zwischen einer Erfassung einer Helligkeitsinformation und der Erfassung einer Bewegung unterschieden werden.The lighting can preferably be used to illuminate a classroom, and the brightness within a first area of the room can be monitored by means of the first sensor, and the brightness within a second area of the room can be monitored by means of the second sensor. The type of sensor signals can be determined, for example, based on the type of detected A distinction can be made between the detection of brightness information and the detection of movement.
Es kann zusätzlich ein Bediengerät (SC1) an zumindest ein Steuergerät (SG1, SG2) angeschlossen sein. Es können dabei auch an mehrere oder alle der Steuergeräte (SG1, SG2) jeweils Bediengeräte (SC1, SC2) angeschlossen werden.Additionally, an operating device (SC1) can be connected to at least one control unit (SG1, SG2). Operating devices (SC1, SC2) can also be connected to several or all of the control units (SG1, SG2).
Somit kann gemäß der Erfindung eine effiziente Beleuchtung mittels eines Raumes realisiert werden.Thus, according to the invention, efficient lighting can be realized by means of a room.
In
Das Beleuchtungssystem gemäß
Das Beleuchtungssystem weist wie bereits erläutert zumindest zwei Leuchtmittel (La1, La2) auf, wobei die Leuchtmittel (La1, La2) vorzugsweise so ausgerichtet sind, dass der von den Leuchtmitteln (La1, La2) beleuchtete Raum gleichmäßig ausgeleuchtet wird. Diese gleichmäßige Beleuchtung ist grundsätzlich gegeben, wenn kein Licht durch die Fenster eindringt (d.h. bei fehlender Umgebungshelligkeit wie in der Nacht oder bei geschlossenen Fensterläden oder Jalousien).As already explained, the lighting system comprises at least two light sources (La1, La2), wherein the light sources (La1, La2) are preferably aligned such that the space illuminated by the light sources (La1, La2) is uniformly illuminated. This uniform illumination is generally achieved when no light penetrates through the windows (i.e., in the absence of ambient light, such as at night or when shutters or blinds are closed).
Durch Anwendung des erfindungsgemäßen Verfahrens bzw. des Beleuchtungssystems können die einzelnen Bereiche des Raumes in Abhängigkeit von der Helligkeit des jeweiligen überwachten Bereichs geregelt und optimal eingestellt werden. Somit lässt sich eine sehr energieeffiziente Beleuchtung eines Raumes erreichen.By applying the method and lighting system according to the invention, the individual areas of the room can be controlled and optimally adjusted depending on the brightness of the respective monitored area. This allows for highly energy-efficient room lighting.
Dieses Beispiel für ein erfindungsgemäßes Beleuchtungssystem (10) soll im Folgenden genauer erläutert werden.This example of a lighting system (10) according to the invention will be explained in more detail below.
Das zweite Steuergerät (SG2) kann durch die Überwachung des zweiten Sensors (SE2) feststellen, wenn die Helligkeit in der Nähe der Fenster (wo also die Umgebungshelligkeit als äußere Helligkeit stark einwirken kann) einen bestimmten Wert unterschreitet. Jetzt kann das zweite Steuergerät (SG2) entsprechend der Auswertung des Sensorsignals des zweiten Sensors (SE2) über Steuerleitung (BUS2) ein entsprechendes Steuersignal aussenden und mittels der Betriebsgeräte (BG2) die Ansteuerung, vorzugsweise die Helligkeit, der angeschlossenen Leuchtmittel (La2) in den Leuchten anpassen.By monitoring the second sensor (SE2), the second control unit (SG2) can determine when the brightness near the windows (where ambient brightness can have a strong external impact) falls below a certain level. Based on the evaluation of the sensor signal from the second sensor (SE2), the second control unit (SG2) can then transmit a corresponding control signal via the control line (BUS2) and, using the operating devices (BG2), adjust the control, preferably the brightness, of the connected lamps (La2) in the luminaires.
Weiterhin kann das erste Steuergerät (SG1) den aktuellen Wert der Helligkeit innerhalb des in dem von den Fenstern entferntem Bereichmittels des ersten Sensors, welcher an das Steuergerät (SG1) angeschlossen ist, erfassen.Furthermore, the first control unit (SG1) can detect the current value of the brightness within the area remote from the windows by means of the first sensor which is connected to the control unit (SG1).
Abhängig von der Auswertung der angeschlossenen Sensoren kann das Steuergerät (SG1) über die Steuerleitung (BUS1) entsprechende Steuersignale aussenden und die Betriebsgeräte (BG11, BG1) können dementsprechend die angeschlossenen Leuchtmittel (La1, La11) in den Leuchten betreiben, beispielsweise deren Helligkeit anpassen.Depending on the evaluation of the connected sensors, the control unit (SG1) can send corresponding control signals via the control line (BUS1) and the operating devices (BG11, BG1) can accordingly operate the connected lamps (La1, La11) in the luminaires, for example by adjusting their brightness.
Auch die weiteren in dem Beleuchtungssystem (10) angeordneten Betriebsgeräte (BG31) können jeweils mit einem Steuergerät (SG3) verbunden sein und von diesem Steuersignale empfangen. Somit empfangen auch alle weiteren Betriebsgeräte (BG3) ein Steuersignal über eine Steuerleitung (BUS3).The other operating devices (BG31) arranged in the lighting system (10) can also each be connected to a control device (SG3) and receive control signals from it. Thus, all other operating devices (BG3) also receive a control signal via a control line (BUS3).
Gemäß der Erfindung sind die Steuergeräte (SG1, SG2) über eine Schnittstelle (PIR LINK) miteinander verbunden.According to the invention, the control units (SG1, SG2) are connected to each other via an interface (PIR LINK).
Die Sensoren, die mit jeweils einem Steuergerät (SG1, SG2) verbunden sind, können neben einem Helligkeitssensor auch einen Bewegungsmelder enthalten. Die Sensoren sind also wie bereits erläutert vorzugsweise Kombinationssensoren, die zumindest eine Bewegung als auch die Helligkeit für einen vorgegebenen Bereich erfassen können.The sensors, each connected to a control unit (SG1, SG2), can contain a brightness sensor as well as a motion detector. As already explained, the sensors are therefore preferably combination sensors that can detect at least movement and the brightness for a given area.
Alternativ können auch mehrere einzelne Sensoren mit den Steuergeräten (SG1, SG2) verbunden sein, wobei jeder Sensor nur eine Funktion wie beispielsweise die Helligkeitsüberwachung oder die Bewegungserfassung übernimmt.Alternatively, several individual sensors can be connected to the control units (SG1, SG2), with each sensor performing only one function, such as brightness monitoring or motion detection.
Es können also beispielsweise an ein Steuergerät (SG1) mehrere Sensoren angeschlossen werden.For example, several sensors can be connected to one control unit (SG1).
Wird mittels der Sensoren eine Bewegung in dem Raum erfasst, dann sendet das entsprechende Steuergerät (SG1, SG2) Steuersignale über die Steuerleitung (BUS1, BUS2) und zusätzlich über die miteinander verbundene Schnittstelle (PIR LINK) aus. Dieses über die miteinander verbundene Schnittstelle (PIR LINK) ausgesendete Steuersignal empfangen die weiteren Steuergerät (SG1, SG2, SG3) und senden daraufhin auch entsprechende Steuersignale über ihre Steuerleitung (BUS1, BUS2) an die angeschlossenen Betriebsgeräte (BG1, BG2) aus.If the sensors detect movement in the room, the corresponding control unit (SG1, SG2) sends control signals via the control line (BUS1, BUS2) and also via the interconnected interface (PIR LINK). This control signal sent via the interconnected interface (PIR LINK) is received by the other control units (SG1, SG2, SG3) and then send corresponding control signals via their control line (BUS1, BUS2) to the connected operating devices (BG1, BG2).
Somit kann für die Anwesenheit einer Person in dem Raum eine optimale und energieeffiziente Helligkeit angepasst an die einzelnen Bereiche des Raumes erreicht werden, während bei Verlassen des Raumes die Beleuchtung abgeschaltet werden kann.This means that when a person is present in the room, an optimal and energy-efficient brightness can be achieved, adapted to the individual areas of the room, while the lighting can be switched off when the person leaves the room.
Je nachdem wie die Parameter und Schwellwerte für die Überwachung der Sensoren ausgelegt sind, kann somit für das Beleuchtungssystem innerhalb des Raumes (10) die Beleuchtung geregelt und optimal eingestellt werden.Depending on how the parameters and threshold values for monitoring the sensors are designed, the lighting can be controlled and optimally adjusted for the lighting system within the room (10).
Die Abhängigkeit von den erfassten Sensorsignalen kann dabei in verschiedene Richtungen ausgelegt werden und es können verschiedene Betriebsmodi für die einzelnen Leuchtmittel (La1, La2) festgelegt werden.The dependence on the detected sensor signals can be interpreted in different directions and different operating modes can be defined for the individual lamps (La1, La2).
Wie bereits erwähnt können als Sensoren oder weitere (zusätzliche) Sensoren Bewegungsmelder (beispielsweise ein passiver Infrarotsensor, auch als PIR bezeichnet), Helligkeitssensoren, Infrarotsensoren (beispielsweise als Empfänger für eine Fernsteuerung per Infrarot) oder Farbsensoren (beispielsweise zum Abgleich der Farbtemperatur, des Farbortes oder der ausgestrahlten Wellenlänge) oder kombinierte Sensoren wie ein Helligkeits- und Bewegungssensor angewendet werden.As already mentioned, sensors or other (additional) sensors can be motion detectors (e.g. a passive infrared sensor, also known as PIR), brightness sensors, infrared sensors (e.g. as a receiver for remote control via infrared) or color sensors (e.g. for adjusting the color temperature, the color location or the emitted wavelength) or combined sensors such as a brightness and motion sensor.
Bei Anwendung eines Bewegungsmelders ist anzumerken, dass unter Erfassung einer Bewegung auch das Erfassen des Verlassens eines überwachten Raumes zu verstehen ist, dass heißt es findet eine wiederholte Abfrage des Bewegungsmelders statt. Solange eine Person anwesend ist, gibt der Bewegungsmelder ein Anwesenheitssignal ab. Wenn keine Anwesenheit mehr erfassbar ist, also der Raum verlassen wurde, kann dieses Verlassens des Raumes signalisiert werden. Bei Wahrnehmung einer Bewegung im überwachten Bereich des Raumes können die Leuchtmittel (La1, La2) entsprechend eingeschaltet oder in ihrer Helligkeit verändert werden.When using a motion detector, it should be noted that detecting movement also includes detecting the exit of a monitored room. This means that the motion detector is repeatedly polled. As long as a person is present, the motion detector emits a presence signal. When presence is no longer detected, i.e., the room has been vacated, this exit can be signaled. When movement is detected in the monitored area of the room, the lights (La1, La2) can be switched on or their brightness adjusted accordingly.
Da mehrere Leuchten und somit Betriebsgeräte (BG11, BG1) vorhanden sein können, die alle über eine Steuerleitung (BUS1) angesteuert werden können, kann es vorteilhaft sein, wenn auch mehrere verschiedene einzelne Sensoren an ein Steuergerät (SG1) angeschlossen werden, und somit kann auf einfache Weise ein sehr flexibles und leistungsfähiges Beleuchtungssystem für einen Raum mit mehreren Leuchten aufgebaut werden.Since several luminaires and thus control gear (BG11, BG1) can be present, all of which can be controlled via a control line (BUS1), it can be advantageous if several different individual sensors are also connected to a control unit (SG1), and thus a very flexible and powerful lighting system for a room with several luminaires can be set up in a simple way.
Eine Abschaltung der Leuchtmittel (La1, La2, La11) im Falle eines Feststellens des Verlassens des Raumes kann über eine Abschalt-Verzögerungszeit erfolgen. Es kann also beispielsweise das Steuergerät (SG1, SG2) bei Feststellung des Zustand des Verlassens des Raumes eine vorgegebene Zeitdauer, also die Abschalt-Verzögerungszeit, abwarten und erst dann einen Ausschaltbefehl als entsprechendes Steuersignal über die Steuerleitung (BUS1, BUS2) an die angeschlossenen Betriebsgeräte (BG11, BG1, BG2) aussenden. Die Abschalt-Verzögerungszeit kann optional an dem Steuergerät (SG1, SG2) eingestellt werden. Dies kann beispielsweise durch eine Programmierung, beispielsweise über eine Schnittstelle, oder mittels einer manuellen Vorgabe beispielsweise mittels eines Drehschalters oder DIP-Switches erfolgen.The lamps (La1, La2, La11) can be switched off if the room is detected to be vacated via a switch-off delay time. For example, the control unit (SG1, SG2) can wait a specified period of time, i.e., the switch-off delay time, upon detecting that the room has been vacated and only then send a switch-off command as a corresponding control signal via the control line (BUS1, BUS2) to the connected operating devices (BG11, BG1, BG2). The switch-off delay time can optionally be set on the control unit (SG1, SG2). This can be done, for example, by programming, for example, via an interface, or by manual setting, for example, using a rotary switch or DIP switch.
Alternativ können aber auch die Betriebsgeräte (BG11, BG1, BG2) bei Empfang eines Ausschaltbefehls eine vorgegebene Zeitdauer, also die Abschalt-Verzögerungszeit, abwarten und erst dann die Leuchtmittel (La1, La2, La11) abschalten.Alternatively, the operating devices (BG11, BG1, BG2) can wait for a specified period of time, i.e. the switch-off delay time, upon receiving a switch-off command and only then switch off the lamps (La1, La2, La11).
Zusätzlich oder alternativ kann bei einer Abschaltung der Leuchtmittel (La1, La2, La11) im Falle eines Feststellens des Verlassens des Raumes zuerst ein Wechsel der Helligkeit auf eine niedrigere Helligkeit und erst dann ein Abschalten der Leuchtmittel (La1, La2, La11) erfolgen. Auch in diesem Fall können diese Schritte vorzugsweise durch entsprechende Steuersignale der Steuergeräte (SG1, SG2) vorgegeben werden, es können alternativ aber auch diese Schritte in den Betriebsgeräten (BG11, BG1, BG2) abgelegt sein und durch ein entsprechendes Steuersignal durch die Steuergeräte (SG1, SG2) ausgelöst werden.Additionally or alternatively, if the lamps (La1, La2, La11) are switched off when it is detected that someone has left the room, the brightness can first be reduced and only then the lamps (La1, La2, La11) can be switched off. In this case, too, these steps can preferably be specified by corresponding control signals from the control units (SG1, SG2). Alternatively, these steps can also be stored in the operating devices (BG11, BG1, BG2) and triggered by a corresponding control signal from the control units (SG1, SG2).
Zusammengefasst offenbart die Erfindung eine verbesserte Beleuchtung eines Raumes, die sich dadurch auszeichnet, dass es sich flexibel und dynamisch an unterschiedliche Situationen anpassen kann.In summary, the invention discloses an improved lighting of a room, which is characterized by the fact that it can adapt flexibly and dynamically to different situations.
Claims (7)
